HOME > 物体の端面位置を測定する透過型エッジセンサ TD1シリーズを発売 ニュースリリース
2018年5月16日
オプテックス・エフエー株式会社
販売促進室

物体の端面位置を測定する
透過型エッジセンサ TD1シリーズを発売

 オプテックス・エフエー株式会社(本社:京都市下京区、代表取締役社長:中島達也)は、2018月5月28日に、透過型エッジセンサ「FASTUS TD1シリーズ」を発売します。
 「TD1シリーズ」は、レーザ並行光により、物体のエッジ(端面)位置および位置変化を高精度に測定できる透過型のレーザ変位センサです。繰返し精度は±5μmを実現し、測定範囲は10mm、センサヘッド間距離は最大300mmです。これにより、シート・フィルム材や金属箔の蛇行制御や巻取り制御をはじめ、ローラーの隙間測定や小型電子部品の幅測定が高精度に行えます。また厚み9.6mm、奥行き21mm、高さ61mmのコンパクト設計により、スペースの限られた装置内にも無理なく取付けが可能です。
 従来、こうした透過型のセンサは光軸調整が難しかったのですが、「TD1シリーズ」は光軸のズレ発生時に表示灯が点滅するヘッド位置調整モードを搭載。設置時の光軸調整作業を飛躍的に簡易化しました。
 操作・設定は別売りのアンプユニット「CDAシリーズ」で行います。有機ELディスプレイを搭載し、鮮明な日本語・英語表示が可能となり、ティーチングや演算設定も簡単に行えます。
 標準価格は「TD1シリーズ」が80,000円(税別)、「CDAシリーズ」が50,000円(税別)です。
 これからもオプテックス・エフエーは「FASTUS(ファスタス)」ブランドの製品を拡大し、産業用センサの新しい価値を提案していきます。

製品外観
TD1シリーズ
ラインナップ
型式 TD1-010M8
測定範囲 エッジ:±5mm、幅:10mm
ヘッド間距離 Max.300mm
光源 媒質・波長 赤色半導体レーザ ・ 660nm
最大出力 390μw
レーザクラス CLASS 1 (IEC/JIS)※1
スポットサイズ 3×14mm
リニアリティ ヘッド間距離100mm:±0.4% of F.S. (±40μm)
繰返精度※2 ±5μm
サンプリング周期 500μs
※1 FDAについては弊社にお問い合わせください。
※2 平均化回数1回にて

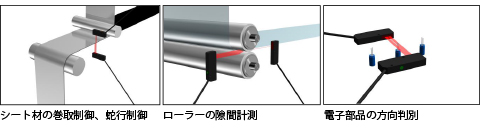

使用例
使用例
主要販売先
機械業界および素材、半導体、電池、電子部品業界をはじめとした産業界
国内販売数目標(年)

10,000台
