オールインワン画像センサ エッジ判別タイプ
CVS3シリーズ

＜生産終了機種＞　　>>代替機種

形状、汚れ、方向判別可能

  • ＣＶＳシリーズコンセプト「オールインワン」
  • 高性能を簡単操作で実現
  • ＺＯＯＭ機能を搭載

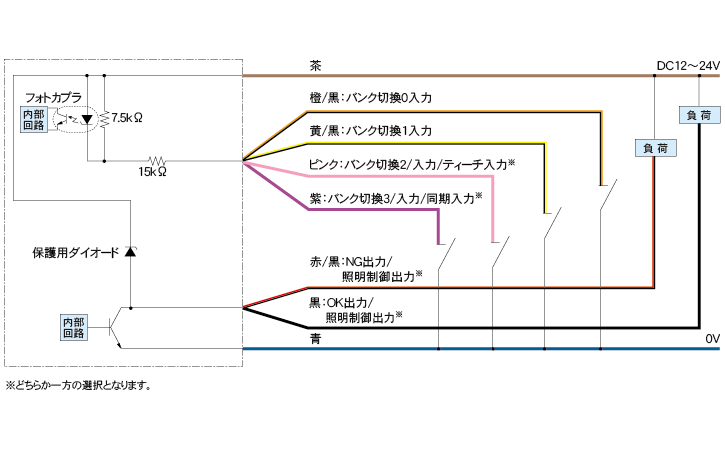

入出力回路図（NPN出力タイプ）

外部入力とバンク番号の対応表

設定項目 BANK 0～14 15 16
SYNCHRON 4 0～3 4 0～3 4 0～3
入力線 バンク切換0入力 無効 バンク切換0入力
バンク切換1入力 無効 バンク切換1入力
バンク切換2入力 ティーチ入力 バンク切換2
バンク切換3入力 無効 同期入力 バンク切換3入力 同期入力 バンク切換3入力 同期入力

バンク番号 バンク切換線の色と名称
紫 ピンク 黄／黒 橙／黒
バンク切換3 バンク切換2 バンク切換1 バンク切換0
0 OFF OFF OFF OFF
1 OFF OFF OFF ON
2 OFF OFF ON OFF
3 OFF OFF ON ON
4 OFF ON OFF OFF
5 OFF ON OFF ON
6 OFF ON ON OFF
7 OFF ON ON ON
8 ON OFF OFF OFF
9 ON OFF OFF ON
10 ON OFF ON OFF
11 ON OFF ON ON
12 ON ON OFF OFF
13 ON ON OFF ON
14 ON ON ON OFF

OFF：接続しないか、+Vに
　　 接続します。
O N：0Vに接続します。
※バンク切替0～3がすべて
　 ONの場合は、バンク番
　 号は0になります。　　
