| 設定項目 | バンク | 0～14 | 15 | 16 | |||
| ドウキシンゴウ | 4 | 0～3 | 4 | 0～3 | 4 | 0～3 | |

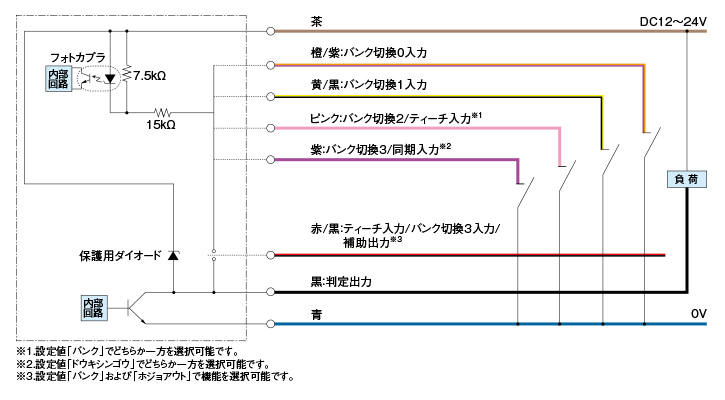

| 入力線 | バンク切換0入力 | 無効 | バンク切換0入力 | ||||
| バンク切換1入力 | 無効 | バンク切換1入力 | |||||
| バンク切換2入力 | ティーチ入力※ | バンク切換2 | |||||
| バンク切換3入力 | 無効 | 同期入力※ | バンク切換3入力 | 同期入力※ | バンク切換3入力 | 同期入力※ | |
※ティーチ入力と同期入力は、そのどちらか一方を拡張入力線（赤／黒）に割当て可能です。
| バンク 番号 |
バンク切換線の色と名称 | |||
| 紫 | ピンク | 黄／黒 | 橙／紫 | |
| バンク切換3 | バンク切換2 | バンク切換1 | バンク切換0 | |
| 0 | OFF | OFF | OFF | OFF |
| 1 | OFF | OFF | OFF | ON |
| 2 | OFF | OFF | ON | OFF |
| 3 | OFF | OFF | ON | ON |
| 4 | OFF | ON | OFF | OFF |
| 5 | OFF | ON | OFF | ON |
| 6 | OFF | ON | ON | OFF |
| 7 | OFF | ON | ON | ON |
| 8 | ON | OFF | OFF | OFF |
| 9 | ON | OFF | OFF | ON |
| 10 | ON | OFF | ON | OFF |
| 11 | ON | OFF | ON | ON |
| 12 | ON | ON | OFF | OFF |
| 13 | ON | ON | OFF | ON |
| 14 | ON | ON | ON | OFF |
OFF：接続しないか、+Vに接続します。
O N：0Vに接続します。
※バンク切換0～3がすべてONの場合は、バンク番号は0になります。
仕分け番号の読み出し
出力線のON／OFF信号を利用しての仕分けは連続したバンク番号で行ってください。
例1）バンク番号0,1,2
例2）バンク番号9,10,11
出力パターンは先頭（現在）のバンク番号から順番に
| バンク番号 | 判定出力（黒） | 補助出力（赤／黒） |
| 0 | ON | OFF |
| 1 | OFF | ON |
| 2 | ON | ON |
となります。
それ以降はこれを順番に繰り返します。
