オールインワン画像センサパターンマッチング&色面積タイプ
CVS2シリーズ

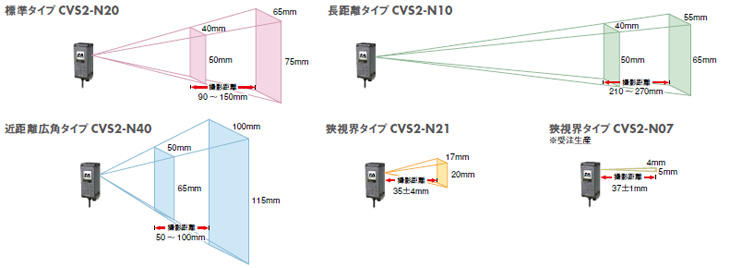

種　類	視野（横×縦）`※`	型　式	標準価格（税別）
標　準	40×50mm～ 65×75mm	CVS2-N20	138,000円
近距離広角	50×65mm～ 100×115mm	CVS2-N40
長距離	40×50mm～ 55×65mm	CVS2-N10
狭視界	17×20mm （±10%）	CVS2-N21
超狭視界	4.0×5.0mm （±10%）	CVS2-N07 （受注生産）

※ZOOM機能やマスキング機能で視野を限定することも可能です。
●PNP出力タイプは、型式の後ろのNがPに変わります。例）CVS2-N20→CVS2-P20
●オプション・アクセサリはP1024を参照してください。

種　類	標準	長距離	近距離広角
型　式	CVS2-N20	CVS2-N10	CVS1-N40
画　角	20度	10度	40度
撮影距離	90～150mm	210～270mm	50～100mm
撮影範囲	40×50～65×75mm	40×50～55×65mm	50×65～100×115mm
光　源	白色LED 12個
電源電圧	DC 12～24V±10%
消費電流	Max. 140mA / DC24V
解像度	設定項目RESOLUTN 0：208×236、1：160×236、2：112×236、3：64×236
色検出温度特性	±2%以下（設定値で調整後）
照明寿命	約50,000時間（常温常湿、輝度1/3低下時）
応答時間	26.6/20.7/14.7/9.6ms（標準解像度） 15.2/11.9/8.4/5.0ms（倍速解像度）色面積判別モード時： 4.0～26.2ms
出　力	NPNオープンコレクタ2点　max.100mA / DC24V　残留電圧1.0V以下
入　力	バンク切換入力4点　うち2点はティーチ入力、同期入力に切換可能
接続形態	コード式：ケーブル長2m　φ5mm
使用周囲温度/湿度	0～40℃ / 35～85％RH（結露なきこと）
保存周囲温度/湿度	-20～+70℃/35～95％RH（結露・氷結なきこと）
耐振動	10～55Hz　複振幅1.5mm　X,Y,Z 各方向　2時間
耐衝撃	約50Ｇ（500ｍ/s²）　X,Y,Z各方向　3回
材　質	ケース : ABS 、 LCD部・LEDレンズ : アクリル（-N40のLEDレンズはポリカーボネート）
保護構造	IP67
質　量	約180g（ケーブル含む）
付属品	M4ネジ×2本

●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
●PNP出力タイプは、CVS2-の後のNがPに変わります。（例）CVS2-N20→ＣＶＳ2-P20

種　類	狭視界タイプ	超狭視界タイプ
型　式	CVS2-N21	CVS2-N07（受注生産）
画　角	20度	7度
撮影距離	35±4mm	37±1mm
撮影範囲	17×20mm（±10%）	4.0×5.0mm（±10%）
光　源	白色LED 12個
電源電圧	DC 12～24V±10%
消費電流	Max. 140mA / DC24V
解像度	設定項目RESOLUTN 0：208×236、1：160×236、2：112×236、3：64×236
色検出温度特性	±2%以下（設定値で調整後）
照明寿命	約50,000時間（常温常湿、輝度1/3低下時）
応答時間	26.6/20.7/14.7/9.6ms（（標準解像度） 15.2/11.9/8.4/5.0ms（倍速解像度）色面積判別モード時： 4.0～26.2ms
出　力	NPNオープンコレクタ2点　max.100mA / DC24V　残留電圧1.0V以下
入　力	バンク切換入力4点　うち2点はティーチ入力、同期入力に切換可能
接続形態	コード式：ケーブル長2m　φ5mm
使用周囲温度/湿度	0～40℃ / 35～85％RH（結露なきこと）
保存周囲温度/湿度	-20～+70℃ / 35～95％RH（結露・氷結なきこと）
耐振動	10～55Hz　複振幅1.5mm　X,Y,Z 各方向　2時間
耐衝撃	約50Ｇ（500ｍ/s²）　X,Y,Z各方向　3回
材　質	ケース : ABS 、 LCD部・LEDレンズ : アクリル
保護構造	IP67
質　量	約180g（ケーブル含む）
付属品	M4ネジ×2本
