ディスプレイ搭載超音波センサ
UM30シリーズ

sick_001

3桁7セグディスプレイ搭載で
操作がかんたん

  • M30ネジ型ハウジング
  • センサ50台までの同期動作が可能
  • 温度補正機能を搭載
UM18シリーズ

接続図

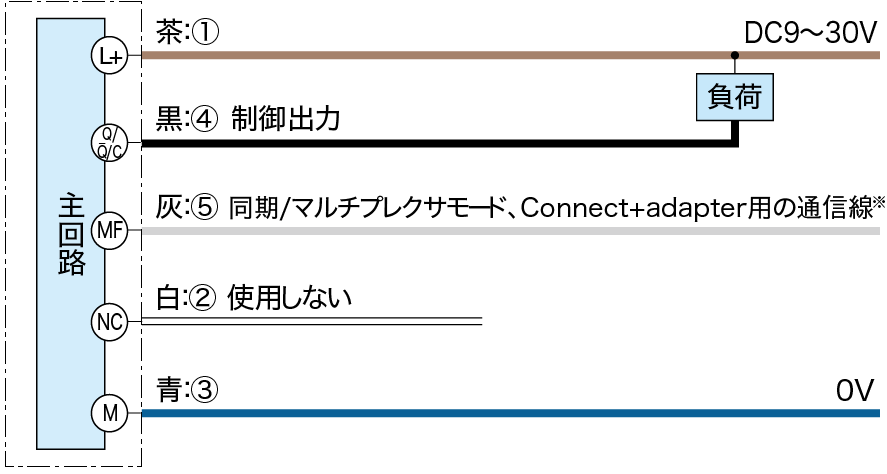

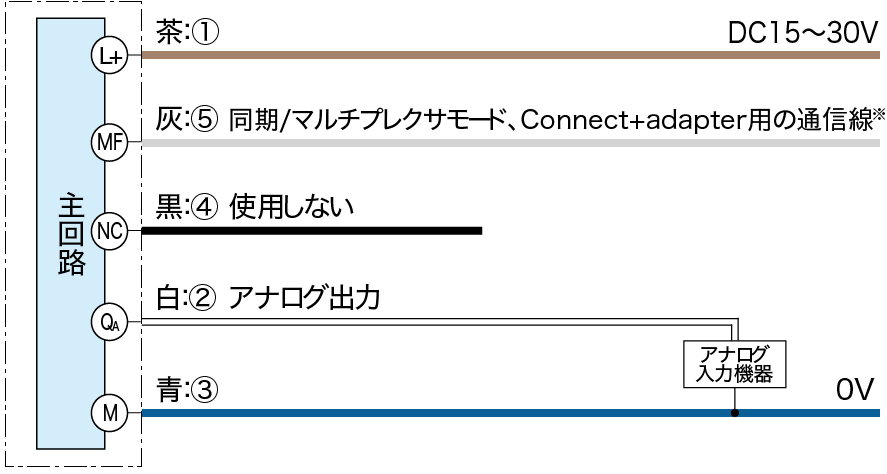

UM30-2□□□□3
UM30-2□□□□3
  • ※ 灰：⑤は設定により同期モードおよびマルチプレクサモードに切替可能です。（初期設定：同期モード） 切り替えるには、オプションの Connect ＋ adapterが必要です。

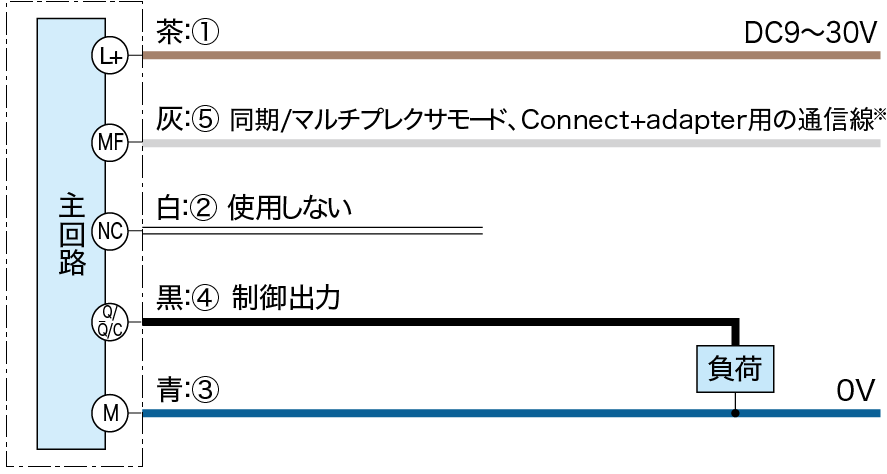

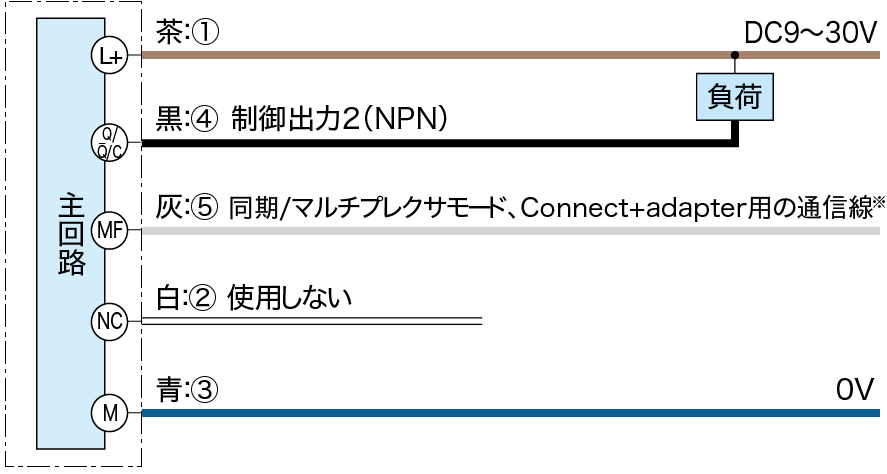

UM30-2□□□□4
UM30-2□□□□4
  • ※ 灰：⑤は設定により同期モードおよびマルチプレクサモードに切替可能です。（初期設定：同期モード） 切り替えるには、オプションの Connect ＋ adapterが必要です。

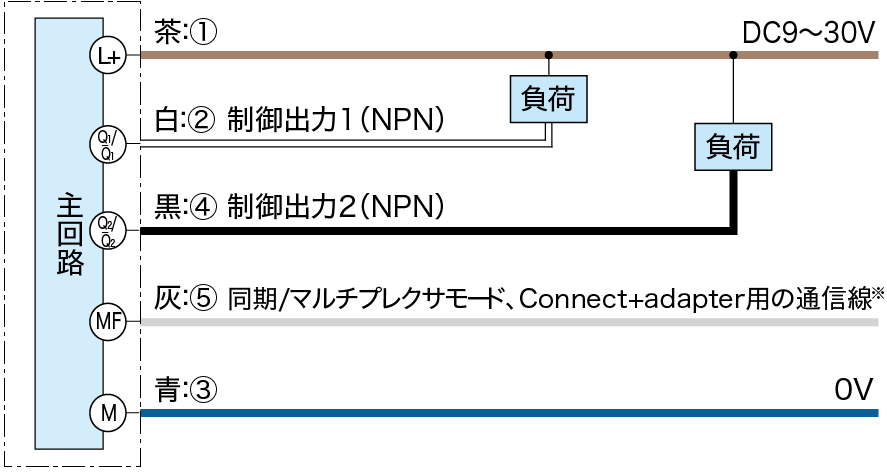

UM30-2□□□□5
UM30-2□□□□5
  • ※ 灰：⑤は設定により同期モードおよびマルチプレクサモードに切替可能です。（初期設定：同期モード） 切り替えるには、オプションの Connect ＋ adapterが必要です。

UM30-2□□□□B
SIOモード：NPN接続時
SIOモード：NPN接続時
  • ※ 灰：⑤は設定により同期モードおよびマルチプレクサモードに切替可能です。（初期設定：同期モード） 切り替えるには、オプションの Connect ＋ adapterが必要です。
SIOモード：PNP接続時
SIOモード：PNP接続時
  • ※ 灰：⑤は設定により同期モードおよびマルチプレクサモードに切替可能です。（初期設定：同期モード） 切り替えるには、オプションの Connect ＋ adapterが必要です。

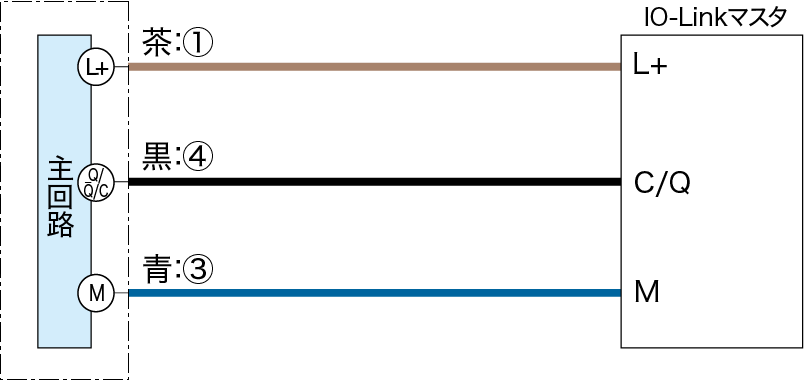

IO-Linkモード
IO-Linkモード

コネクタ式

〈ピン配列〉

センサ側
センサ側
コネクタケーブル側
コネクタケーブル側
  1. ①電源電圧
  2. ②アナログ出力/制御出力1/使用しない
  3. ③0V
  4. ④使用しない/制御出力（2）/C
  5. ⑤MF
接続について

■①から⑤は、コネクタのピンNo.に相当します。

注意事項
  • ■電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
  • ■電源投入時（約300ms）の過渡状態でのご使用は避けてください。
  • ■制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位：mm

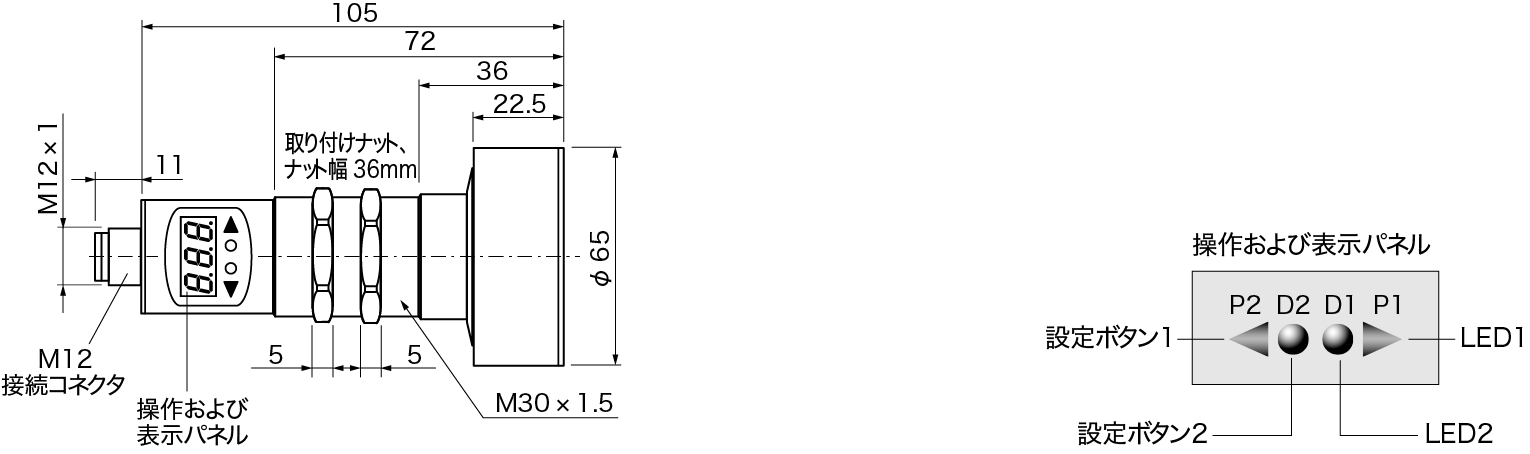

本体

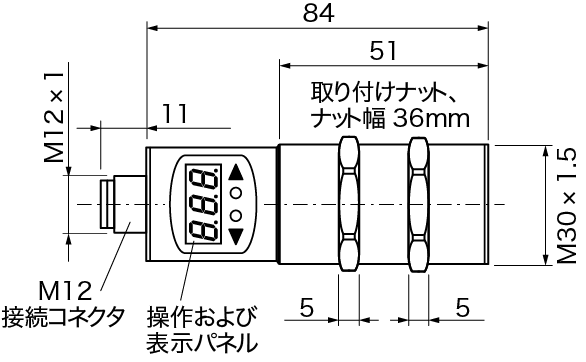

UM30-21111□、UM30-21211□、
UM30-21311□

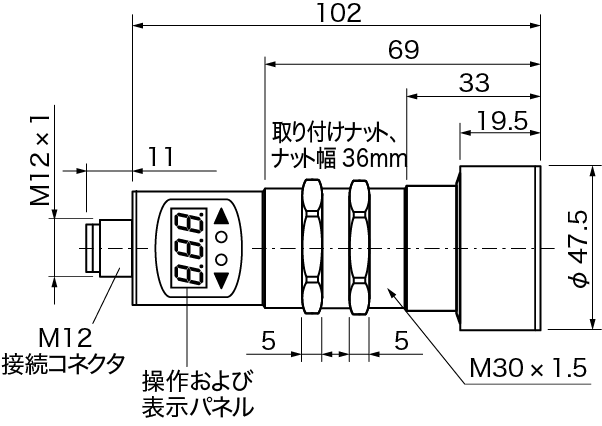

UM30-21411□
UM30-21511□
コネクタケーブル

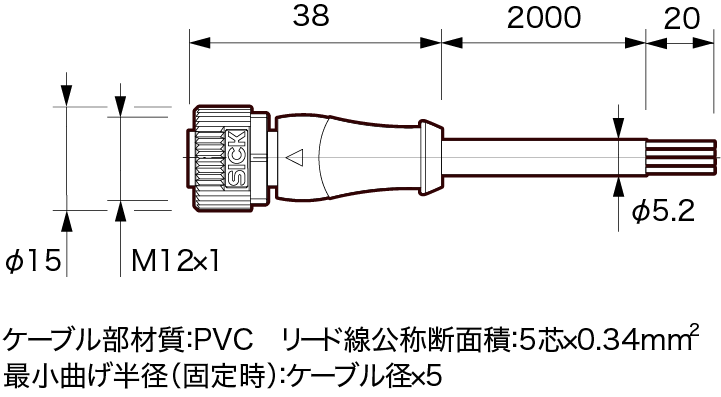

YF2A15-020VB5XLEAX
取付金具

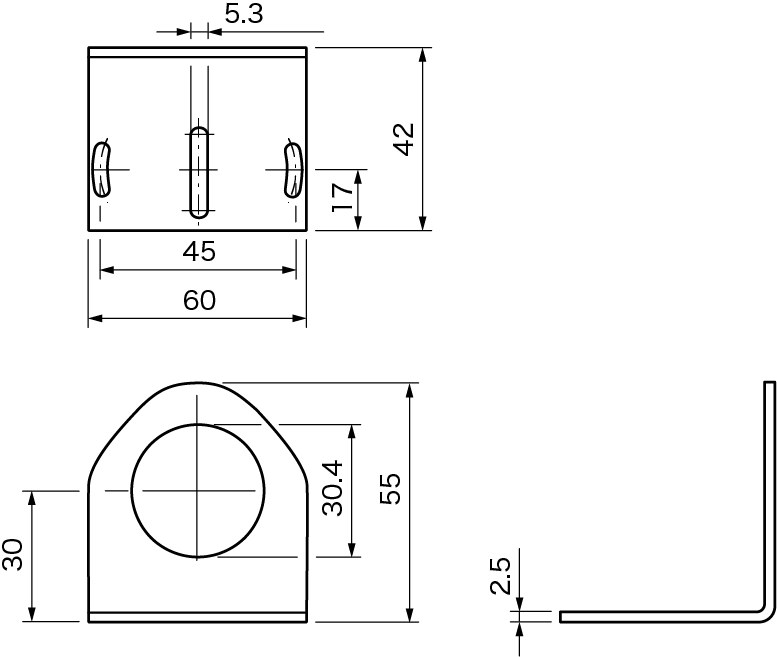

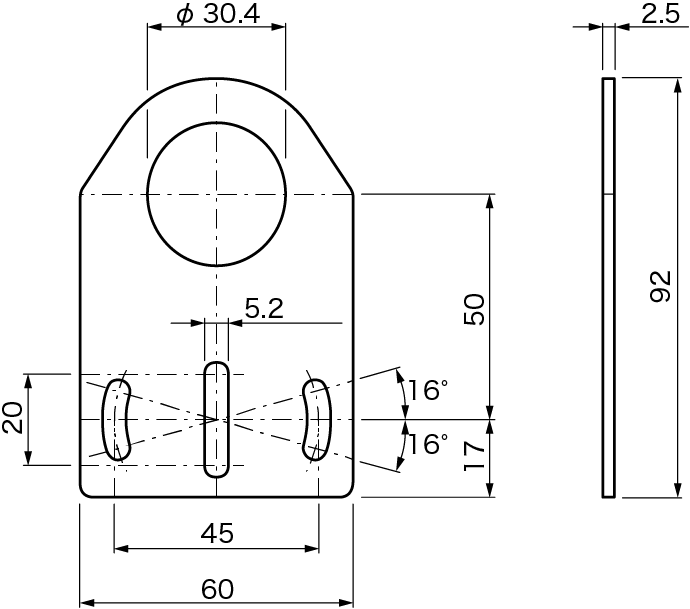

BEF-WN-M30
BEF-WG-M30
