小型超音波センサ
UC4シリーズ

sick_001

超小型で狭い箇所の設置も可能

  • 厚さはわずか16.7mm
  • ボタン操作によるティーチング式
  • 制御出力タイプとアナログ出力タイプ
UC4シリーズ

接続図

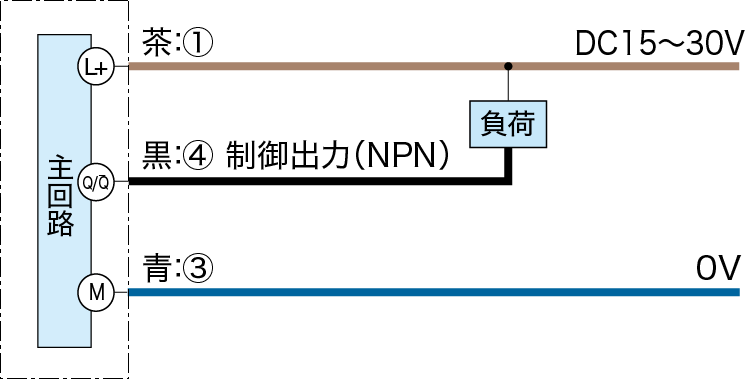

UC4-11345,-13345
UC4-11345,-13345

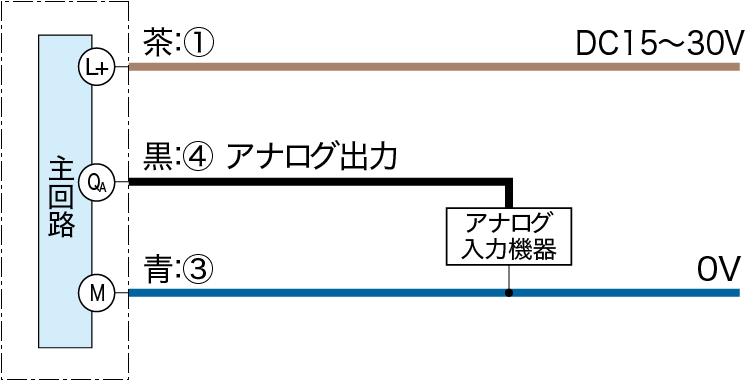

UC4-11346,-13347
UC4-11346,-13347

UC4-1334B

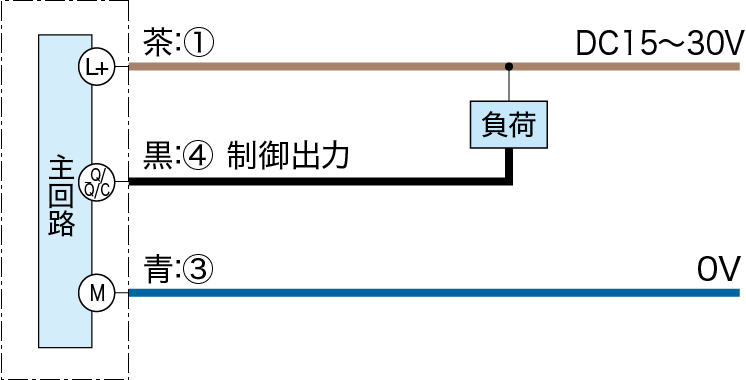

SIOモード：NPN接続時
SIOモード：NPN接続時

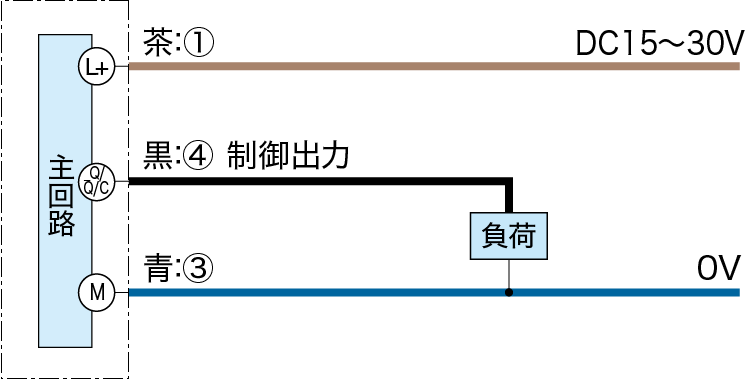

SIOモード：PNP接続時
SIOモード：PNP接続時

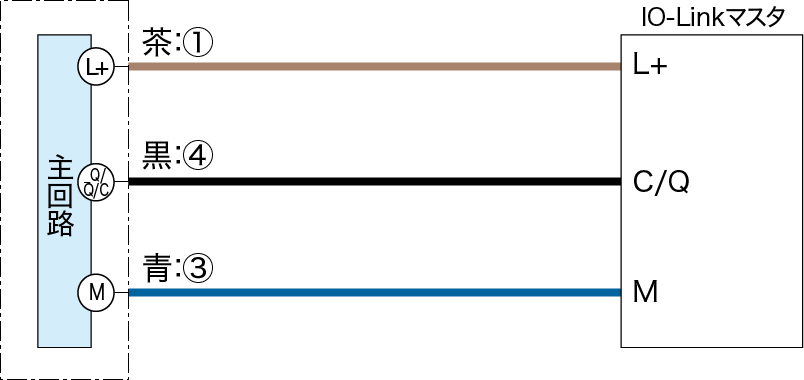

IO-Linkモード
IO-Linkモード

コネクタ式

〈ピン配列〉

センサ側
センサ側
コネクタケーブル側
コネクタケーブル側
  1. UC4-11345,-13345
  2. ①電源電圧
  3. ③０V
  4. ④制御出力（NPN）
  1. UC4-11346,-13347
  2. ①電源電圧
  3. ③０V
  4. ④アナログ出力
  1. UC4-1334B
  2. ①電源電圧
  3. ③０V
  4. ④制御出力/C
接続について

■①から④は、コネクタのピンNo.に相当します。

注意事項
  • ■電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
  • ■電源投入時（約300ms）の過渡状態でのご使用は避けてください。
  • ■制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
    ご使用される場合は、当社までお問い合わせください。

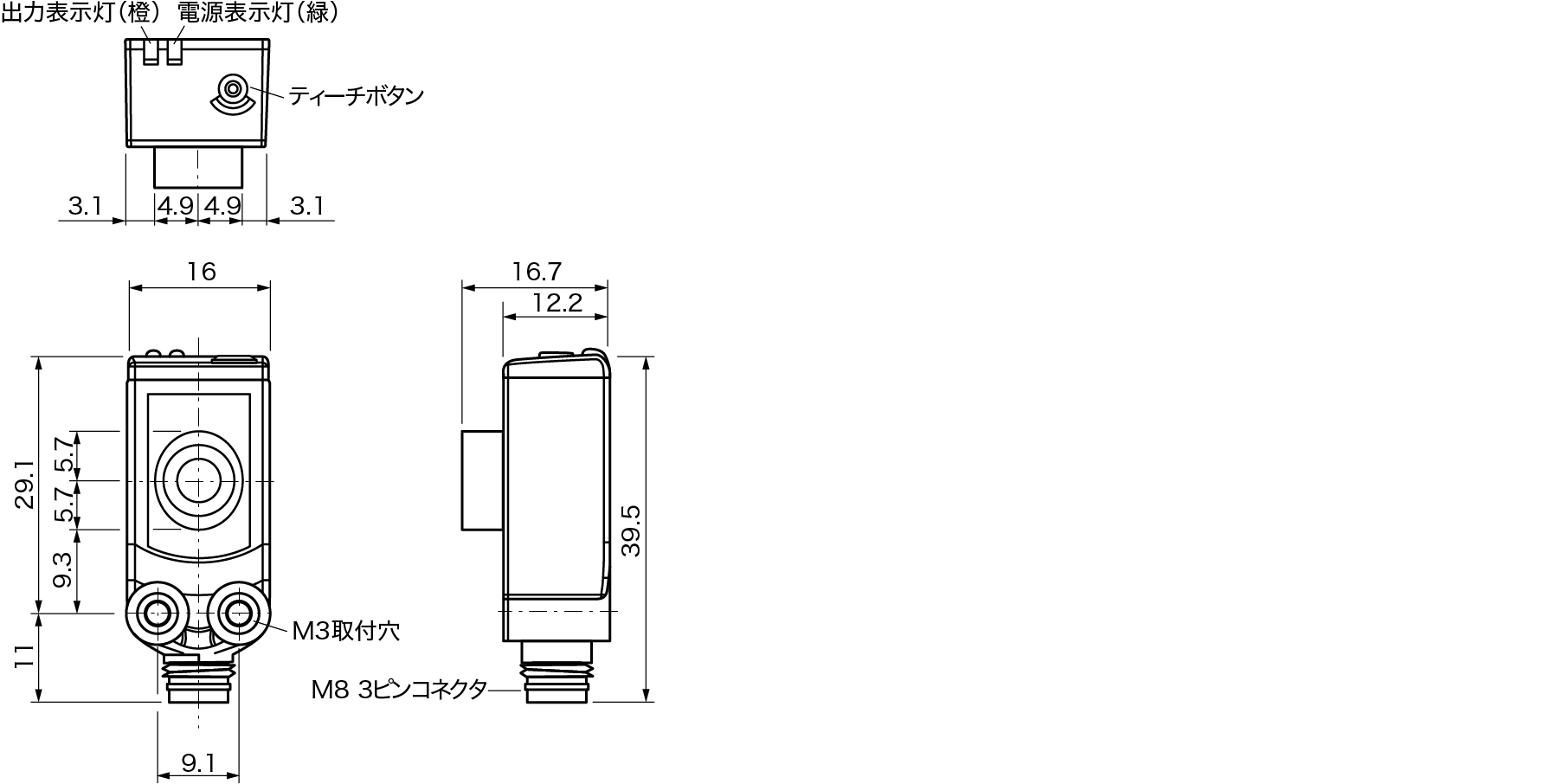

外形寸法図

単位：mm


本体

アクセサリ
SonicTube UC4
SonicTube UC4 装着時

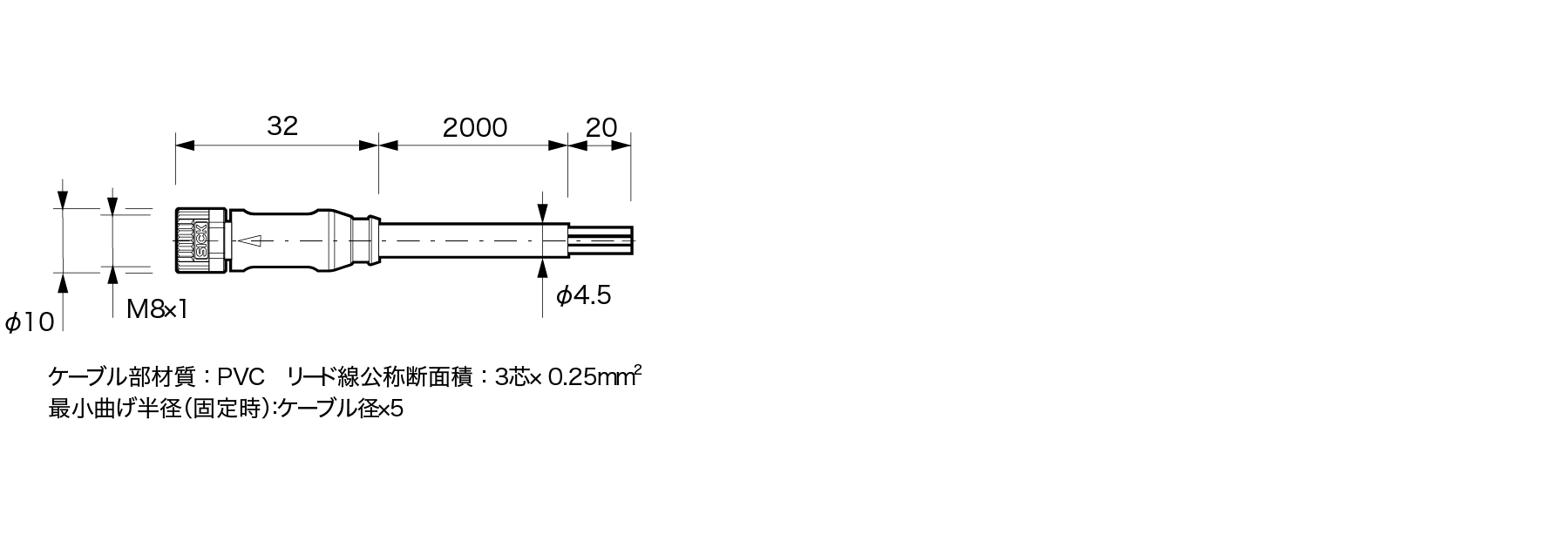

コネクタケーブル
YF8U13-020VA1XLEAX
