| 型式※1 | 超小型センサヘッド | GT-1ML□ | GT-1MH□ | GT-1MH1□ | GT-2ML□ | GT-2MH□ | GT-2MH1□ |
|---|---|---|---|---|---|---|---|
| ツインレーザ照準 | GTL-1ML□ | GTL-1MH□ | GTL-1MH1□ | GTL-2ML□ | GTL-2MH□ | GTL-2MH1□ | |
| 測定温度範囲 | +485～+1050℃ | +650～+1800℃ | +800～+2200℃ | +250～+800℃ | +385～+1600℃ | +490～+2000℃ | |
| 測定波長 | 1.0μm | 1.6μm | |||||
| 光学分解能 | 40:1 | 75:1 | 75:1 | 40:1 | 75:1 | 75:1 | |
| 測定精度※2 | ±（読取値の0.3% +2℃） | ||||||
| 再現性 | ±（読取値の0.1% +1℃） | ||||||
| 表示分解能 | 0.1℃ | ||||||
| 応答時間 | 1ms（90%） | ||||||
| 放射率（ε）補正 | 0.100～1.100（0.001/1ステップ） | ||||||
| 放射率（T）補正 | 0.100～1.100（0.001/1ステップ） | ||||||
| 信号処理 | ピークホールド・バレーホールド・アベレージング | ||||||
| アナログ出力 | 0～20mA、4～20mA、0～5V、0～10V | ||||||
| アラーム出力 | NPNオープンコレクタ max.50mA・DC24V | ||||||
| リレー出力 | DC60V/AC42V、0.4A×2（オプションの接点出力ボード使用時） | ||||||
| 通信機能 | USB2.0※3（オプションのUSBインタフェースキット使用時） | ||||||
|
負荷インピーダンス/ 出力インピーダンス |
アナログ電流出力：max.500Ω アナログ電圧出力：min.100kΩ | ||||||
| 電源 | DC12～24V | ||||||
| 消費電力 |
GT（超小型センサヘッド）：最大100mA GTL（ツインレーザ照準）：最大160mA |
||||||
| レーザ（GTLのみ） | 赤色半導体レーザ Class 2（IEC/JIS/FDA） | ||||||
| 耐環境性 | 保護等級 | IP65 | |||||
| 使用周囲温度 | GT-1（超小型センサヘッド）：-20～+100℃ | GT-2（超小型センサヘッド）：-20～+125℃ | |||||
| GTL（ツインレーザ照準）：-40～+85℃ アンプ：-40～+85℃ |
|||||||
| 保管温度 | GT-1（超小型センサヘッド）：-40～+100℃ | GT-2（超小型センサヘッド）：-20～+125℃ | |||||
| GTL（ツインレーザ照準）：-40～+85℃ アンプ：-40～+85℃ |
|||||||
| 使用周囲湿度 | 10～95%（結露なきこと） | ||||||
| 耐振動（センサヘッド） | IEC 60068-2-6: 3G 11～200Hz 3軸方向 | ||||||
| 耐衝撃（センサヘッド） | IEC 60068-2-27: 50G 11ms 3軸方向 | ||||||
| 適応法令 | EMC | EMC指令（2014/30/EU） | |||||
| 環境 | RoHS指令（2011/65/EU）,中国RoHS（令第32号） | ||||||
| 安全 | FDA規則（21 CFR 1040.10および1040.11） | ||||||
| ケーブル長 | 標準：3m長 オプション：8m長、15m長 |
||||||
| 質量 |
GT（超小型センサヘッド）：約40g、 GTL（ツインレーザ照準）：約600g、アンプ（共通）：420g |
||||||
※1.□の部分には、フォーカス距離を表す"FF", "SF", "CF"等が入ります。詳しくは次ページの測定視野範囲図を参照してください。
※2.基準動作条件：23±5℃
※3.RS-232C, RS-485, Ethernet, ProfibusDP, CAN-Bus仕様のインタフェースキットもご用意できます。別途お問い合わせください。
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。

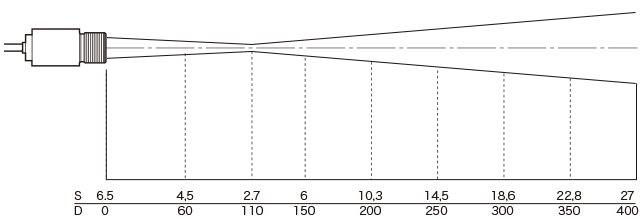

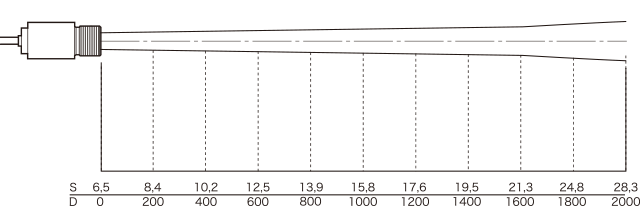

D:S＝40:1
D:S＝40:1
2.7mm@110mm
D:S（110mm以遠）＝12:1

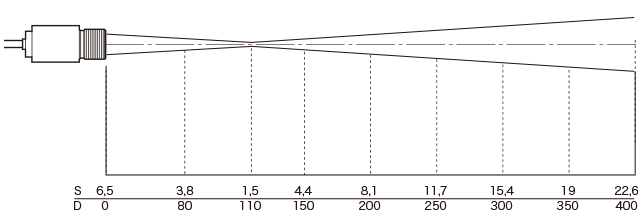

D:S＝75:1
D:S＝75:1
1.5mm@110mm
D:S（110mm以遠）＝14:1

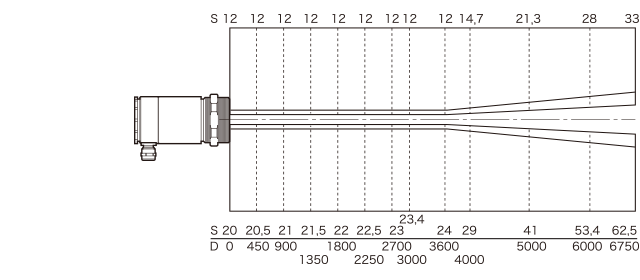

D:S＝300:1
12mm@3600mm
D:S（3600mm以遠）＝115:1
D:S＝150:1
24mm@3600mm
D:S（3600mm以遠）＝84:1

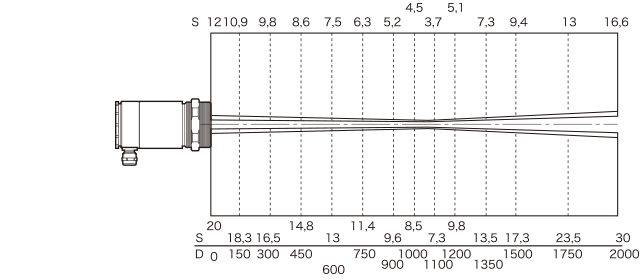

D:S＝300:1
3.7mm@1100mm
D:S（1100mm以遠）＝48:1
D:S＝150:1
7.3mm@1100mm
D:S（1100mm以遠）＝42:1

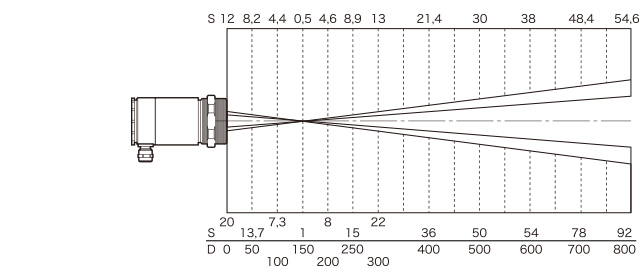

D:S＝300:1
0.5mm@150mm
D:S（150mm以遠）＝7.5:1
D:S＝150:1
1mm@150mm
D:S（150mm以遠）＝7:1

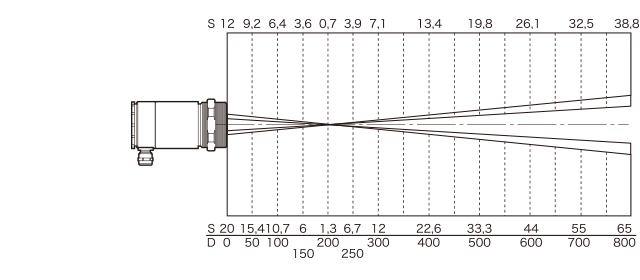

D:S＝300:1
0.7mm@200mm
D:S（200mm以遠）＝10:1
D:S＝150:1
1.3mm@200mm
D:S（200mm以遠）＝10:1

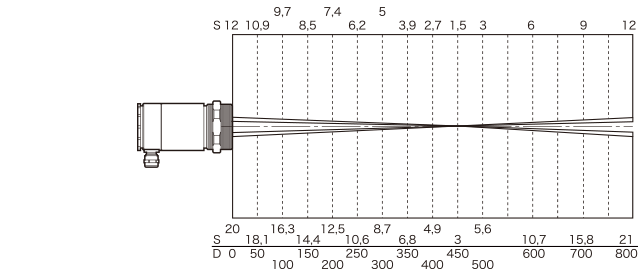

D:S＝300:1
1.5mm@450mm
D:S（450mm以遠）＝22:1
D:S＝150:1
3mm@450mm
D:S（450mm以遠）＝20:1
■レーザ光について
・本器はIEC 60825-1に準拠したクラス２レーザを使用しています。
・本器に貼付されたラベルの内容に従ってお使い下さい。
