センサヘッドの前面に取り付ける事で、測定視野を微小点に変更することが可能です。
小型ヘッドでは従来困難だった正確な位置決めが簡単に。
センサヘッドと同形状ですので、設置作業
時にご活用いただけます。
| 型式 | CS-LDP | |
| 電源電圧 | DC3V ±10％※1 | |
| 波長 | 630～670nm | |
| 最大出力 | 1mW以下 | |
| レーザクラス （JIS/IEC/FDA）※2 |
CLASS 2 | |
| ビーム広がり角 | 1ミリラジアン以下 | |
| 光軸精度 | ±2° | |
| 耐環境性 | 保護等級 | IP40（IEC 60529） |
| 使用周囲 温度/湿度 |
0～＋40℃/35～85％RH（結露なきこと） | |
| 保管温度 | -10～+60℃ | |
| 耐振動 | 10～55Hz 振幅1.5mm X，Y，Z方向各2時間 （梱包状態） |
|
| 適用法令 | 環境 | RoHS指令 (2011/65/EU)、 中国RoHS (令第32号) |
| 安全 | FDA規則 (21CFR 1040.10および1040.11)※3 | |
| 適用規格 | IEC 60825-1 | |
| 材質 | SUS | |
| 質量 | 約60ｇ | |
※1. CSシリーズのアンプ用電源と兼用接続しないようにしてください。
※2. FDAのLaser Notice No.56の規定に従いIEC 60825-1:2014にてCLASS 2に分類されます。
※3. Laser Notice No.56による相違点を除く。
●仕様および記載内容は、予告なく変更する場合があります。ご了承ください。
CSシリーズのセンサヘッドに取り付ける事で、周囲の急激な温度変化による影響を低減します。
空気流量：2～10ℓ/min
使用周囲温度：0~100℃

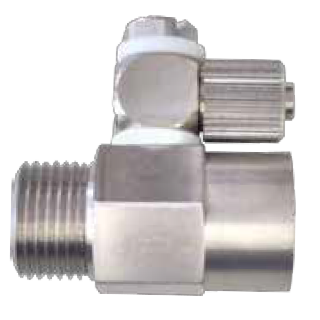

レンズ面に空気を吹き付けることで、粉塵や汚れなどの付着を防ぐことができます。
※1 供給する空気は、必ず計装エアーを使用して
ください。
※2 エアー吹き付け開始直後は指示値が変化する
場合があります。
センサ温度が安定してから温度測定を行って
ください。
※3 常にエアーを吹き付けてください。
※4 センサの冷却を目的とした使用はできません。

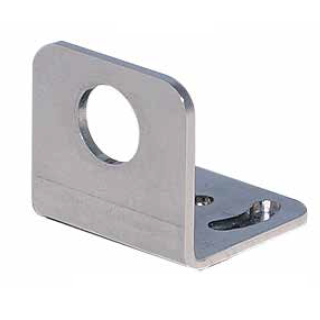

センサヘッドを固定する金具です。

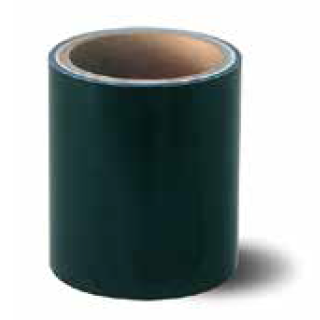

放射率の不明な物体や光沢のある物体の表面に貼りつけると、放射率が0.95になり、正確な非接触温度測定が可能となります。放射率ε=0.95に設定してご使用ください。最高250℃までの耐熱素材を使用しています。
延面積：60mm×2000mm
高精度、高機能をコンパクトサイズに凝縮。CSシリーズに最適なデジタルメーターリレーです。
● 小型サイズ48mm角
コンパクトボディ
● 4-20mA出力
● 接点出力2点
