同軸透明体センサ
ZR-Qシリーズ

業界標準サイズの
透明体検出センサ

  • 取付方向を選ばない同軸構造タイプを追加
  • 高速ラインに対応
  • 業界標準サイズ

    生産終了について

出力回路図

NPN出力タイプ
PNP出力タイプ

コネクタ式
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地し
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■電源投入時(約100ms)の過渡状態でのご使用は避けてください。
  • ■L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位:mm

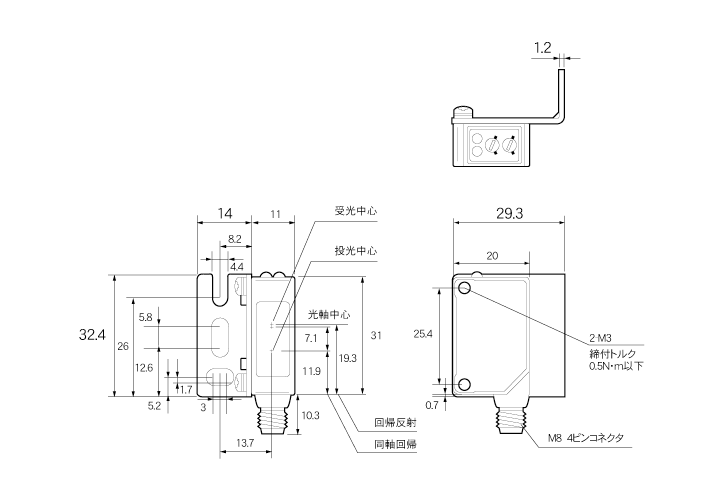

本 体
コード式
コネクタケーブル(オプション)

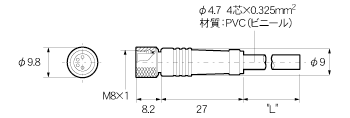

JCN-S、JCN-5S、JCN-10S

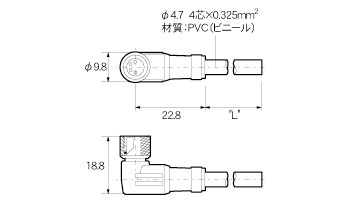

JCN-L、JCN-5L、JCN-10L

出力回路図

取付金具装着図
コード式 BEF-W100-B使用時
コネクタ式 BEF-W100-A使用時

ZR-Q用反射ミラー

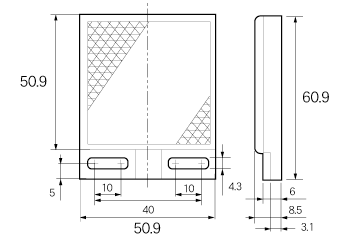

V-61:標準型反射ミラー(付属)

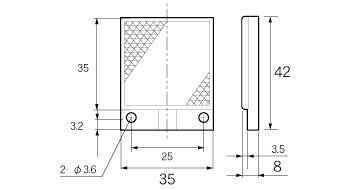

V-42:小型反射ミラー(オプション)

P45A:超小型反射ミラー(オプション)
