基板検出用センサ
WTB4/WTV4シリーズ

<販売終了機種>

基板検出用のBGSセンサ

  • 基板検出に最適な独自の光学系
  • ライン状投光タイプとスポットタイプ
  • 外乱光にきわめて強い

接続図

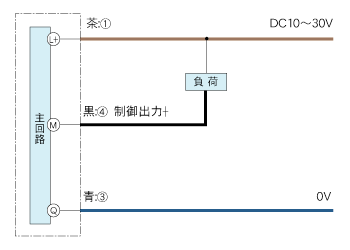

NPN出力タイプ
  • 接続について

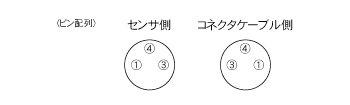

  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地し てください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の 原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

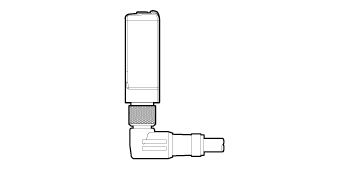

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定 となります。回転はできませんのでご注意下さい。

外形寸法図

単位:mm


本 体

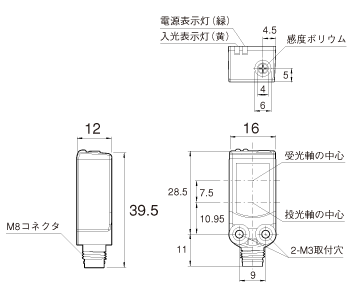

M8コネクタ式

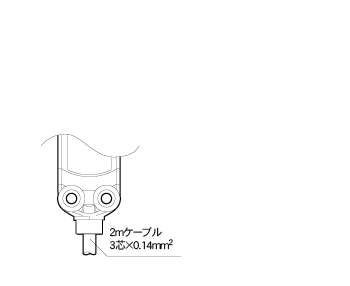

コード式

コネクタケーブル(オプション)
YF8U13-020VA1XLEAX
YF8U13-050VA1XLEAX
YF8U13-100VA1XLEAX

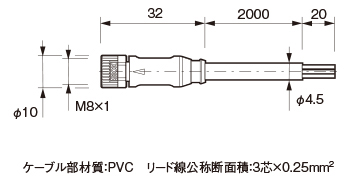

YF8U13
YG8U13-020VA1XLEAX
YG8U13-050VA1XLEAX
YG8U13-100VA1XLEAX

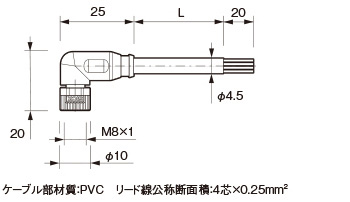

YG8U13
