回帰反射型アレイセンサ
Reflex Arrayシリーズ

<販売終了機種>

不定形ワークや穴あきワークの
検出に最適

  • 帯状の光で検出する回帰反射型センサ
  • 検出高さ50mmタイプと24mmタイプ
  • 感度調整はティーチング式
Reflex Arrayシリーズ

接続図

NPN出力タイプ
NPN出力タイプ
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

注意:
制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位:mm


センサ本体

センサ本体

反射ミラー

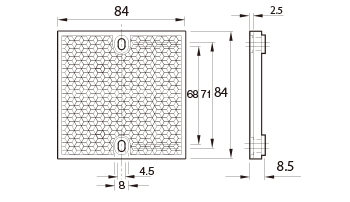

PL80A
PL80A
PL40A
PL40A

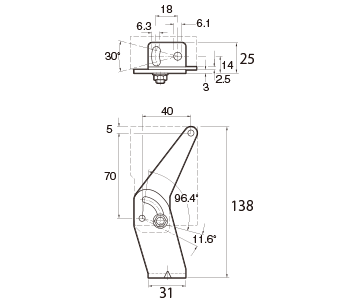

取付金具
BEF-WN-W27
BEF-WN-W27
