光沢判別センサ
OPR20Gシリーズ

今まで難しかった判別を
光沢の差で検出！

  • 2列4連LEDと2つのアレイ型受光素子で光沢差を確実に検出
  • 使いやすい操作パネル
  • コンパクトデザイン

接続図

OPR20G-RB111517

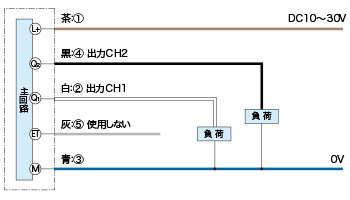

NPN接続時

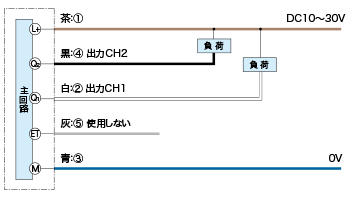

PNP接続時

コネクタ式
  • 接続について

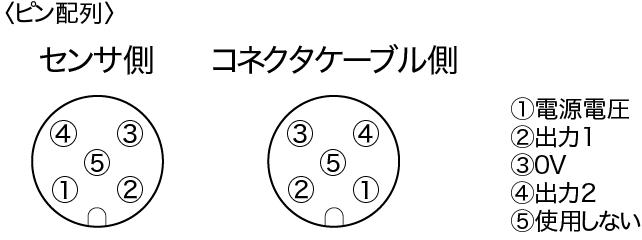

  • ■ ①から⑤は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
  • ■ 制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。ご使用される場合は、当社までお問い合わせください。
OPR20G-RB317537

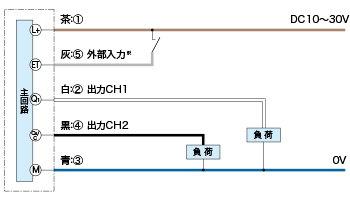

SIOモード：NPN接続時

※灰：⑤は設定により外部ティーチ入力およびキーロックに切替可能です。（初期設定：外部ティーチ入力）

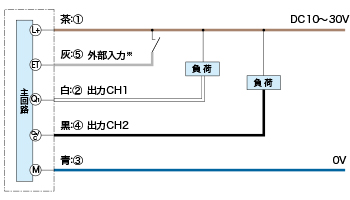

SIOモード：PNP接続時

※灰：⑤は設定により外部ティーチ入力およびキーロックに切替可能です。（初期設定：外部ティーチ入力）

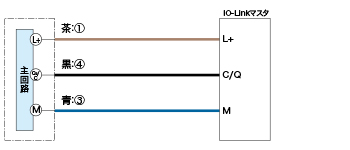

IO-Linkモード

コネクタ式
  • 接続について

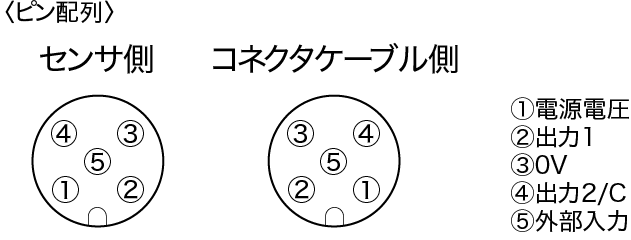

  • ■ ①から⑤は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
  • ■ 制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位：mm


センサ本体
センサ本体

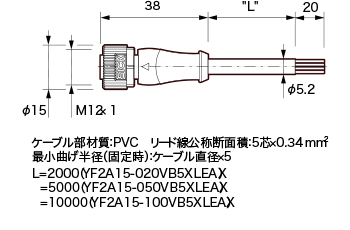

コネクタケーブル（オプション）
YF2A15-020VB5XLEAX
YF2A15-050VB5XLEAX
YF2A15-100VB5XLEAX
YF2A15
DOL-1205-G02M-R
DOL-1205-G05M-R

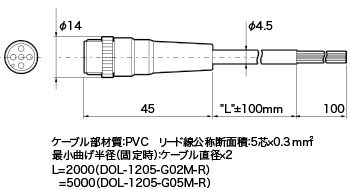

YF2A15-R
