アンプ内蔵レーザセンサ
Z-Lシリーズ

業界標準サイズの
アンプ内蔵型レーザセンサ

  • LED光源タイプ並のローコスト
  • 透過型にレーザクラス1を採用
  • 耐環境性抜群

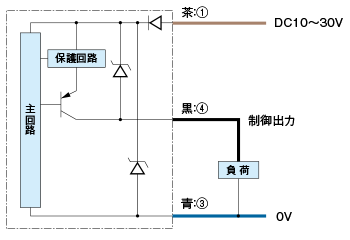

出力回路図

回帰反射型・拡散反射型
NPN出力タイプ
PNP出力タイプ

透過型受光器
NPN出力タイプ
PNP出力タイプ

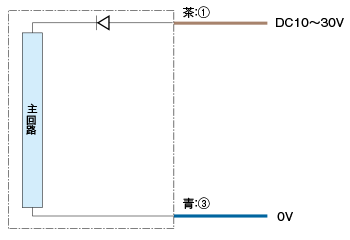

透過型投光器
コネクタ式
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

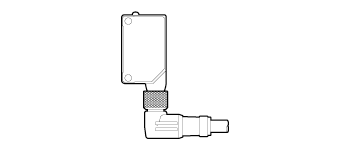

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位:mm


本 体
コード式

反射ミラー

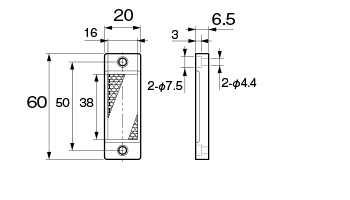

P250F(ZR-L1000Nに付属)

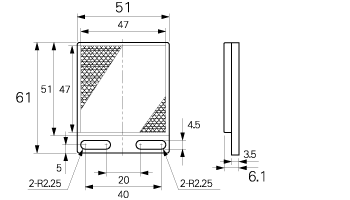

PL20F(オプション)

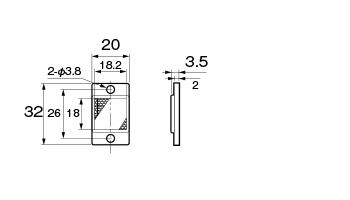

PL10F(オプション)

コネクタケーブル(オプション)
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L

単位:mm

取付金具装着図

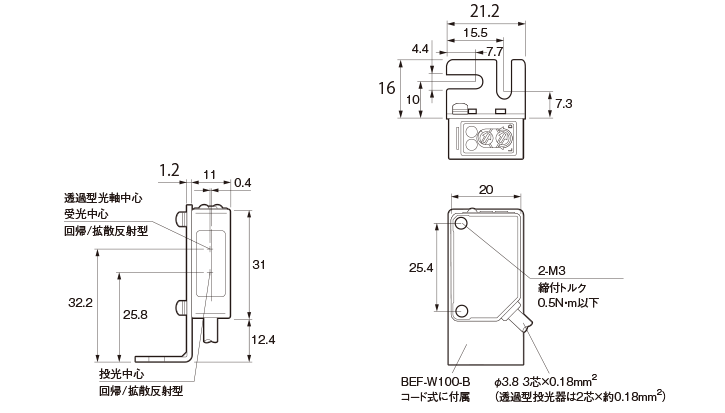

コード式(BEF-W100-B使用時)

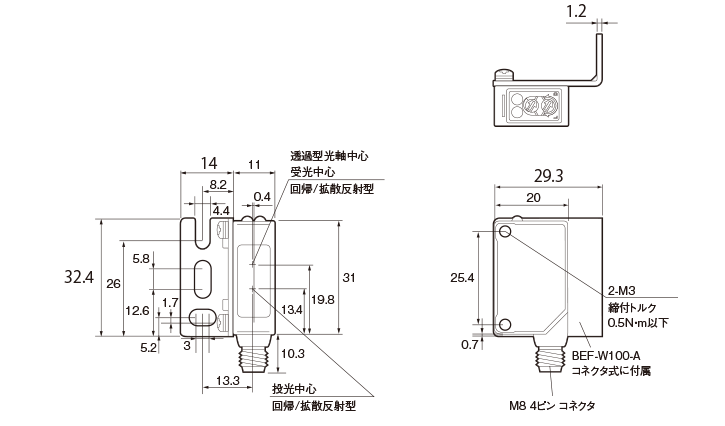

コネクタ式(BEF-W100-A使用時)
取付金具
BEF-W100-B(コード式に付属)
BEF-W100-A(コネクタ式に付属)

BEF-W100-C(オプション)
