デジタルアンプ分離レーザセンサ
DSシリーズ

防水センサヘッドで
水のかかる現場でも安心

  • バリエーション豊富なセンサヘッド
  • 可視赤色レーザ
  • 同軸反射設計

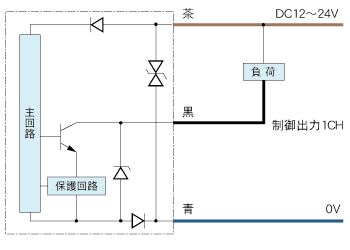

入出力回路図

D2SA-M□S、D2SA-M□、D2SA-S□

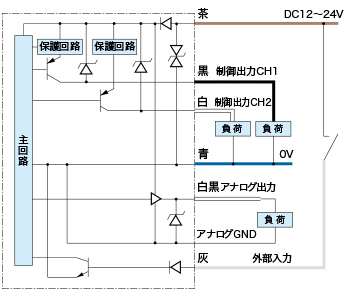

NPN出力タイプ

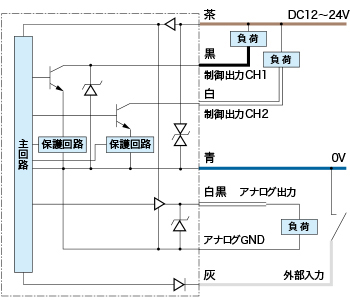

PNP出力タイプ

※ 子機のD2SA-S□□は、親機より電源供給を受けるため、電源線(茶・青)はありません。

D2SA-M□3S、D2SA-M□3、D2SA-S□1

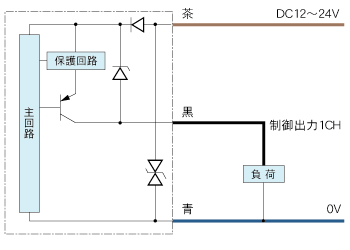

NPN出力タイプ
PNP出力タイプ

※ 子機のD2SA-S□□は、親機より電源供給を受けるため、電源線(茶・青)はありません。

D2SA-M□S-M8、D2SA-M□-M8、D2SA-S□-M8

NPN出力タイプ
PNP出力タイプ

※ 子機のD2SA-S□□は、親機より電源供給を受けるため、電源線(茶・青)はありません。

コネクタ式
  • 接続について
  • ■ 外部入力をご使用にならない時はリード線を切断し個別に絶縁テープを巻くなどして、他の端子と接続しないようにしてください。
  • ■ ①~④は、コネクタのピンNo.に相応します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。
  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位:mm


センサヘッド

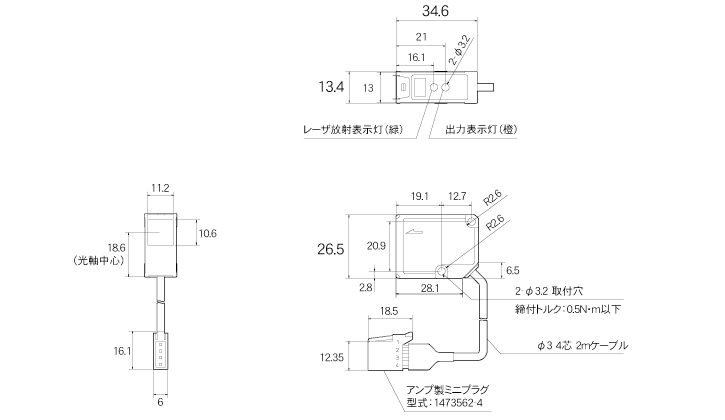

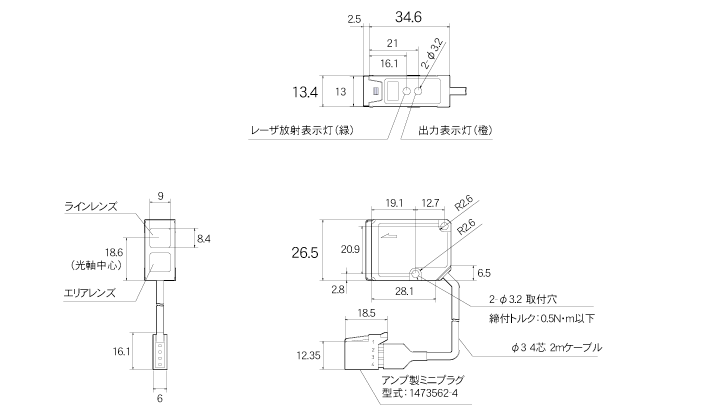

DSTA-200
DSTA-200-M8

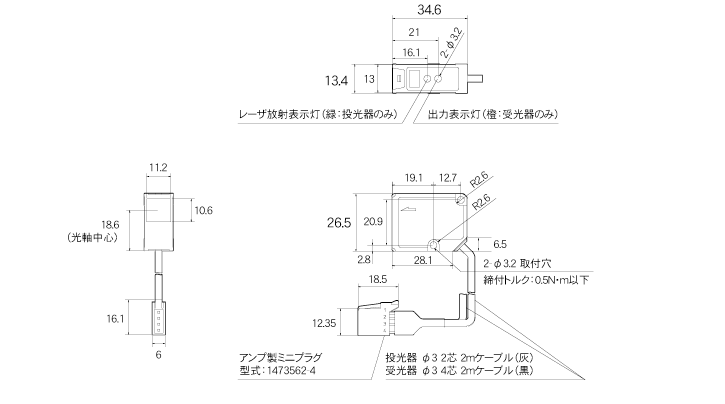

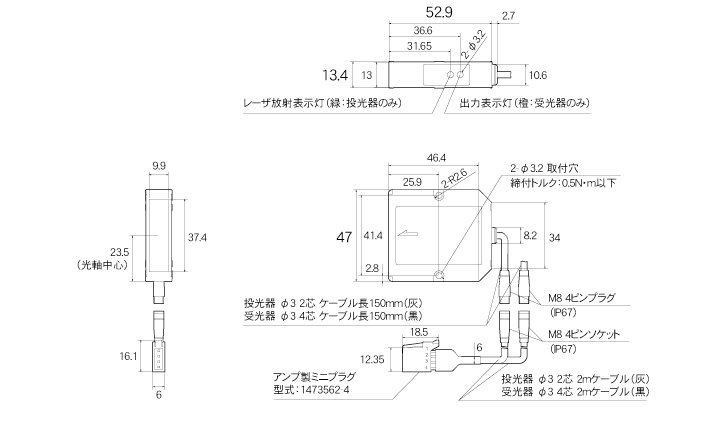

DSTC-200

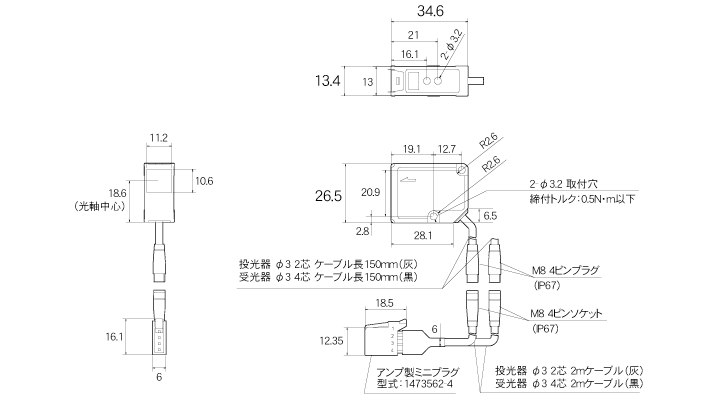

DSTC-200-M8

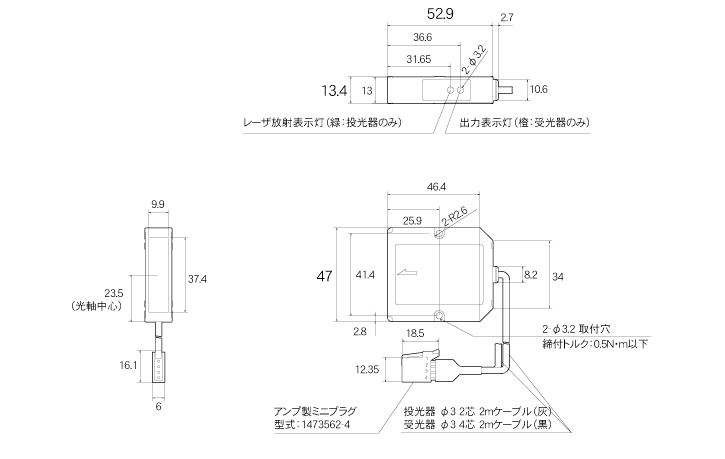

DSR-800/DSR-5000/DSD-100
レンズアタッチメント装着図
DSR-800+BL-W130L-1

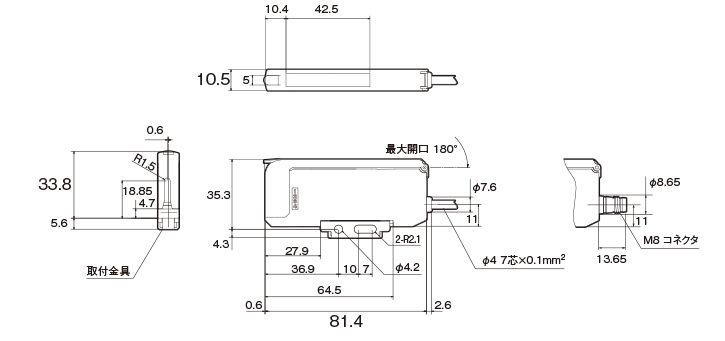

アンプユニット
D2SA単独型
D2SA連結型

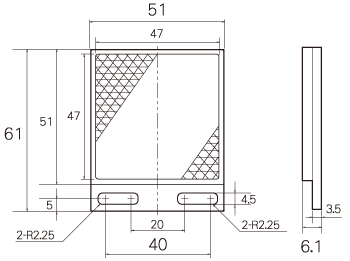

反射シート

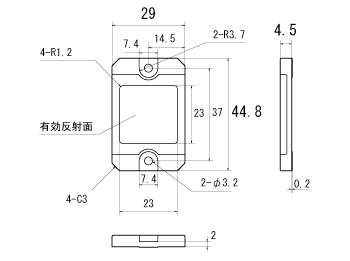

MP-45(DSR-800およびDSR-5000に付属)

P250F(DSR-5000に付属)

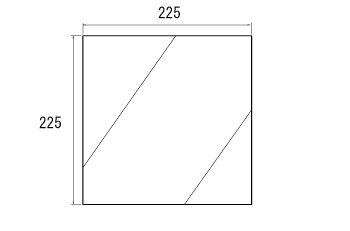

MP-225(オプション)


取付金具

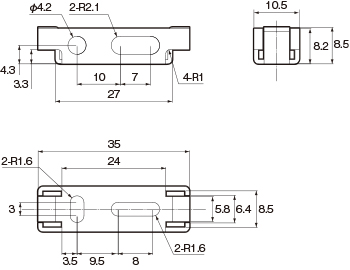

BEF-WLL180(製品に付属)


コネクタケーブル(オプション)
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
