レーザセンサ
Dシリーズ

＜生産終了機種＞　　>>代替機種

耐環境性に優れた
業界標準仕様

より長く、よりピンポイントに

  • 検出距離40m（透過型）
  • 応答時間0.5ms以下
  • 大きめレーザスポット

出力回路図

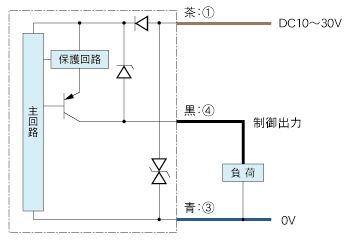

NPN出力タイプ
PNP出力タイプ

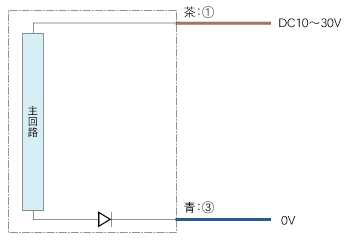

透過型投光器
コネクタ式
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。

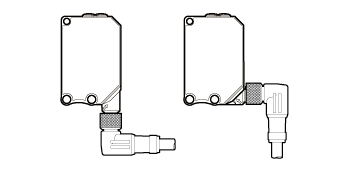

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

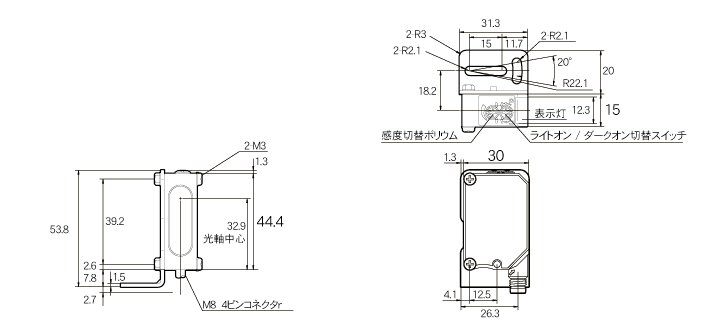

外形寸法図

単位：mm


コード式

壁面取付
＊投光器は感度ボリウム、ライトオン／ダークオン切替スイッチとともに無し。

床面取付
＊投光器は感度ボリウム、ライトオン／ダークオン切替スイッチとともに無し。

反射ミラー

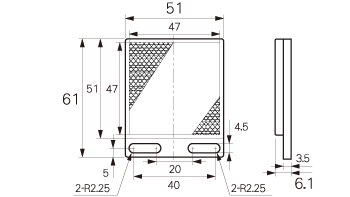

P250F　標準（付属）

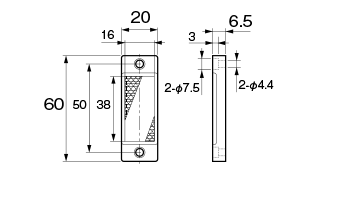

PL20F　小型

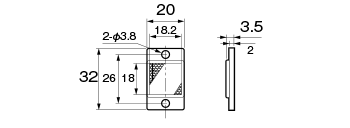

PL10F　超小型


コネクタケーブル（オプション）
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
