ファイバユニット
NFシリーズネジ取付

種　類	型　式	光軸方向	光軸径 [mm]	ファイバ長	最小曲げ半径 [mm]	使用周囲温度 [℃]	保護等級

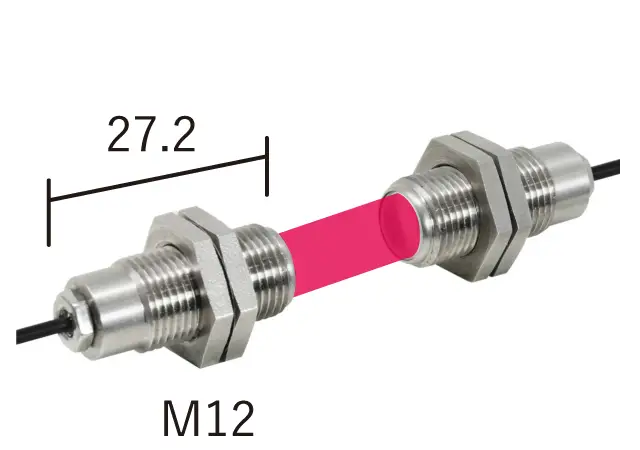

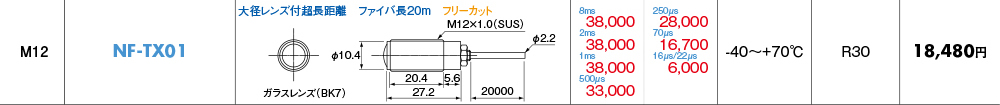

M12 大型レンズ付超長距離検出	NF-TX01	トップビュー	ø10.4	20m フリーカット	R30	-40 ～＋70	IP67

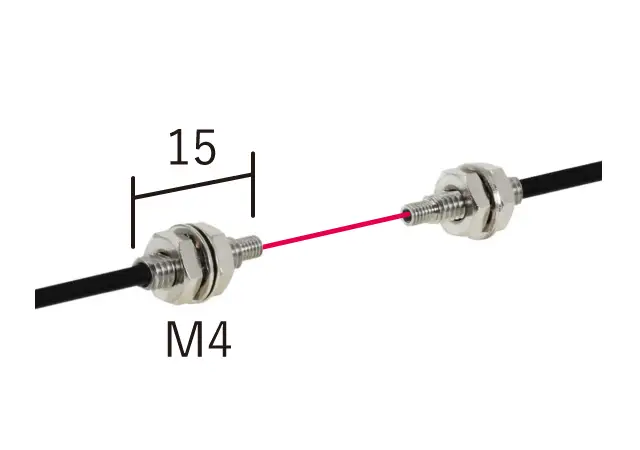

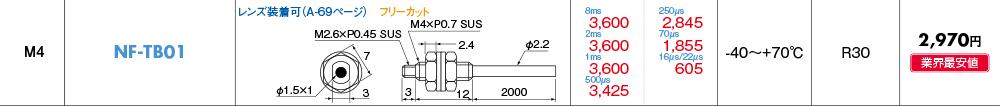

M4 レンズ装着可	NF-TB01	トップビュー	ø1.5	2m フリーカット	R40	-40 ～＋70	-

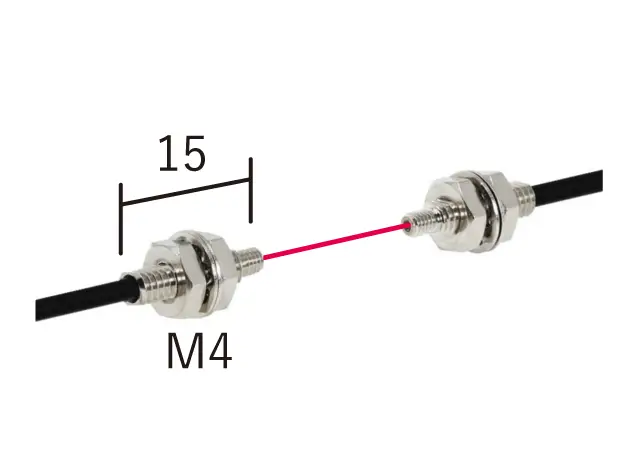

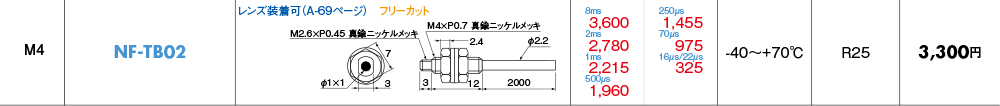

M4 レンズ装着可	NF-TB02	トップビュー	ø1.0	2m フリーカット	R25	-40 ～＋70	-

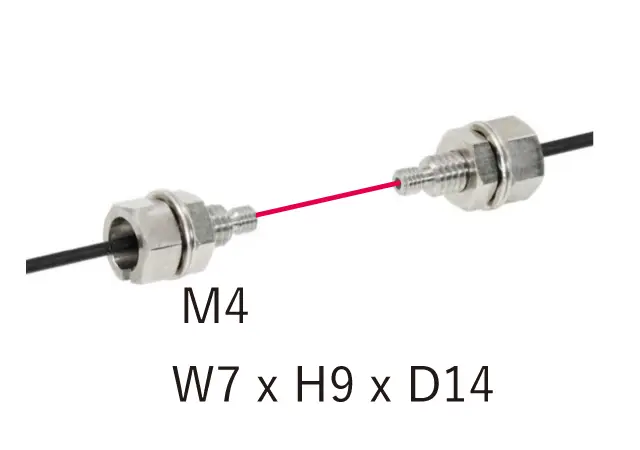

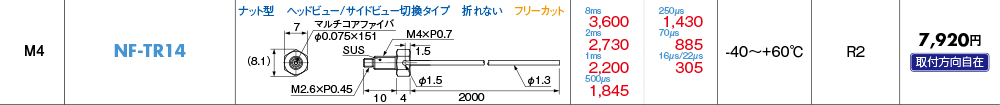

M4 ナット型	NF-TR14	トップビュー/ サイドビュー切換タイプ	ø1.0	2m フリーカット	R2	-40 ～＋60	-

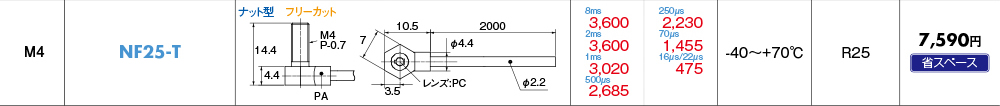

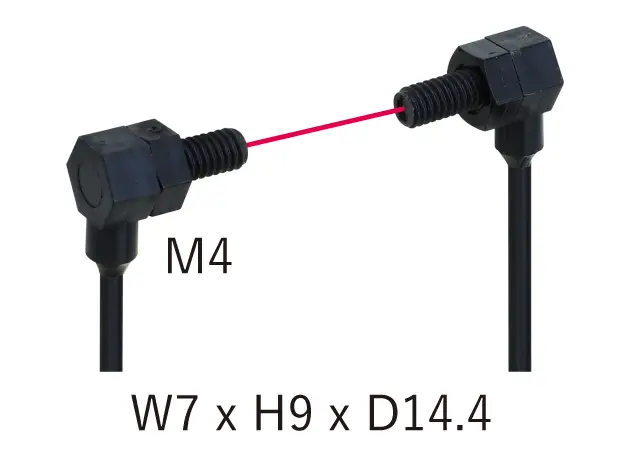

M4 ナット型	NF25-T	サイドビュー	ø1.8	2m フリーカット	R25	-40 ～＋70	-

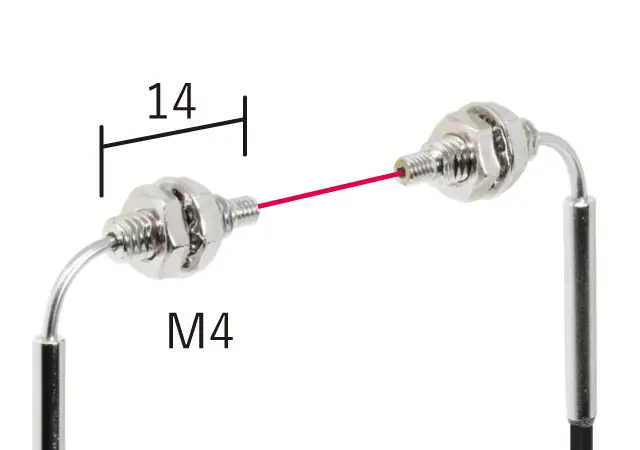

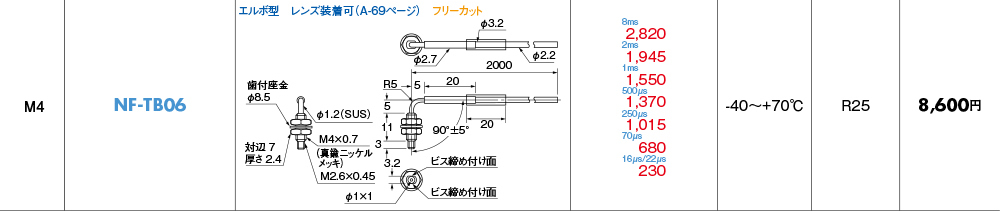

M4 エルボ型レンズ装着可	NF-TB06	トップビュー	ø1.0	2m フリーカット	R25	-40 ～＋70	-

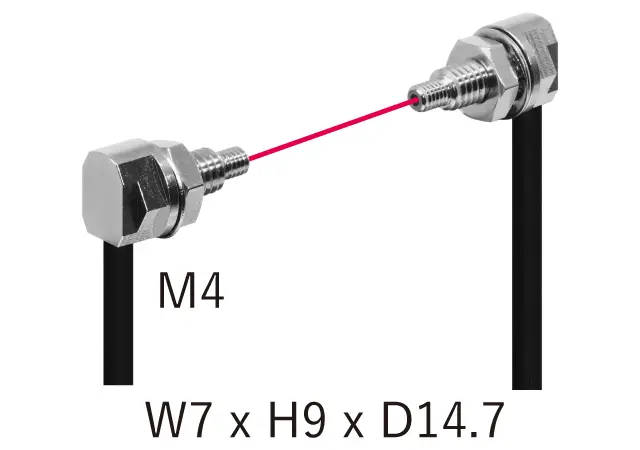

M4 ナット型レンズ装着可	NF-TR4F	サイドビュー	ø1.0	2m フリーカット	R1	-40 ～＋70	IP67

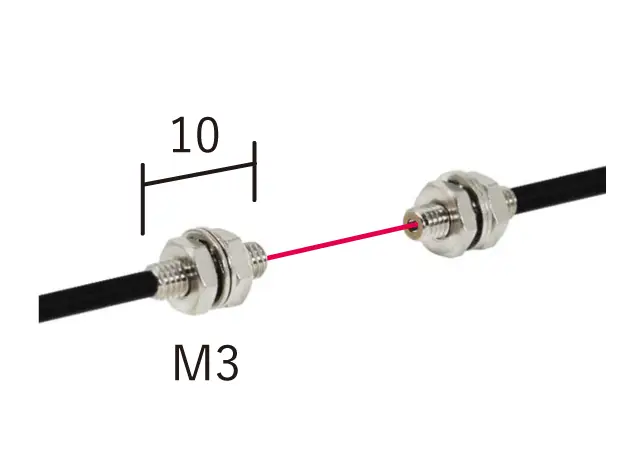

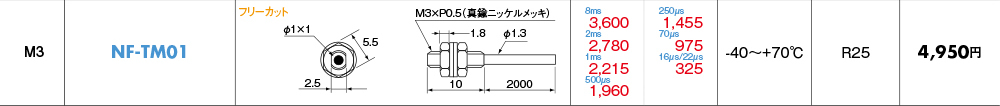

M3	NF-TM01	トップビュー	ø1.0	2m フリーカット	R25	-40 ～＋70	-

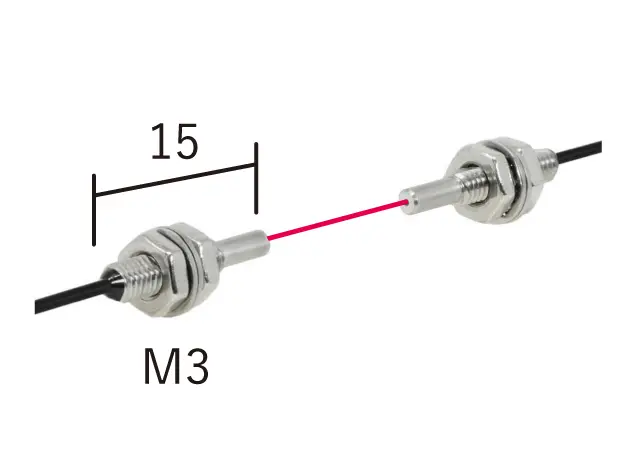

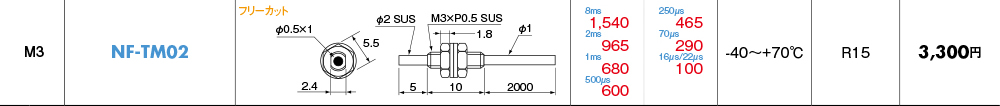

M3	NF-TM02	トップビュー	ø0.5	2m フリーカット	R15	-40 ～＋70	-

●使用周囲湿度は35～85%でご使用ください。また85%RHの場合、使用周囲温度は0～+40℃となります。
●光軸径は、概算値です。

種　類	型　式	光軸方向	ファイバ長	最小曲げ半径 [mm]	使用周囲温度 [℃]	保護等級

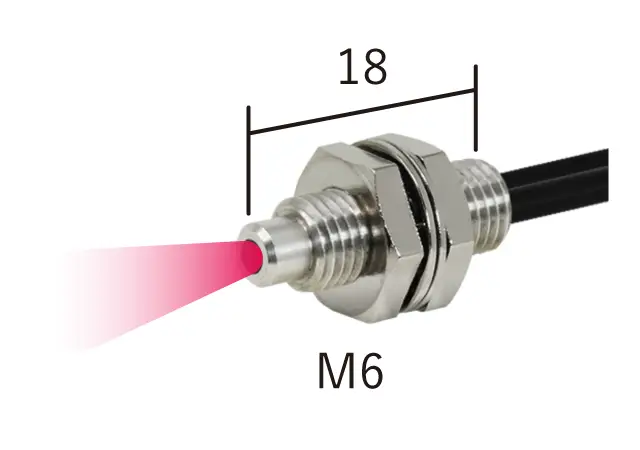

M6	NF-DK06	トップビュー	2m フリーカット	R25	-40 ～＋70	-

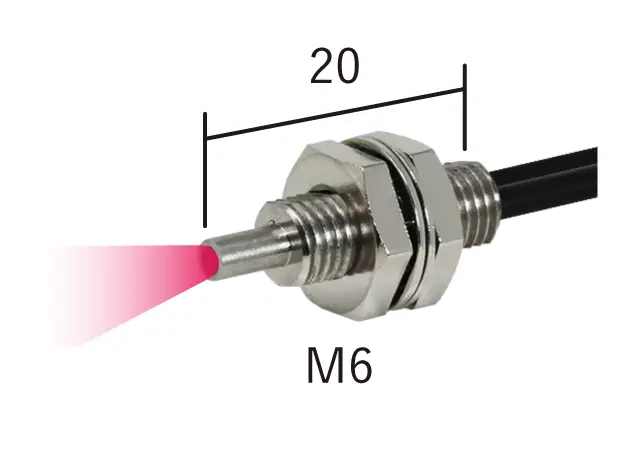

M6 同軸	NF-DB01	トップビュー	2m フリーカット	R25	-40 ～＋70	-
	NF-DB03	トップビュー	2m フリーカット	R25	-40 ～＋70	-

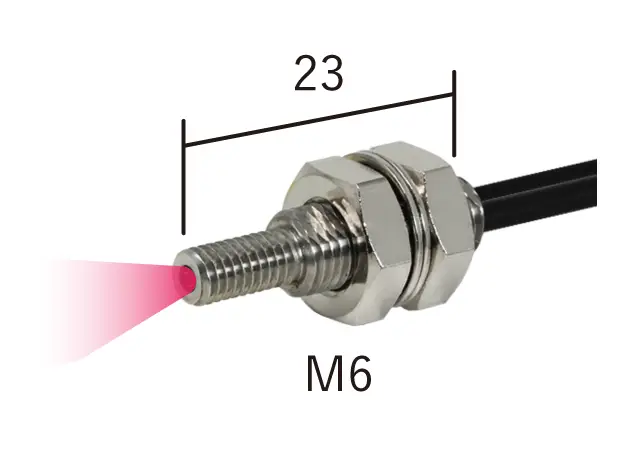

	NF-DB04	トップビュー	2m フリーカット	R25	-40 ～＋70	-

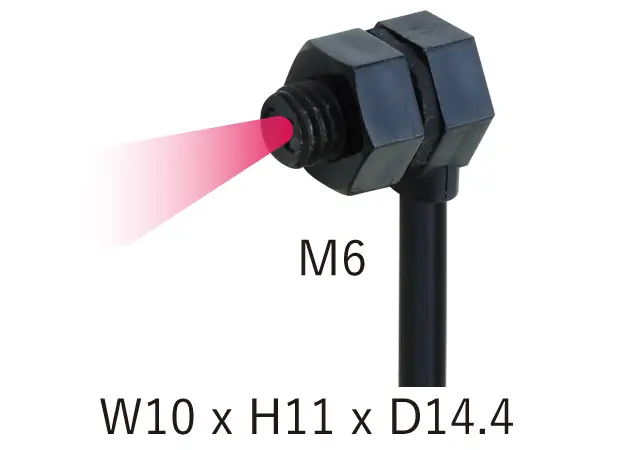

M6 ナット型	NF25-D	サイドビュー	2m フリーカット	R25	-40 ～＋70	-

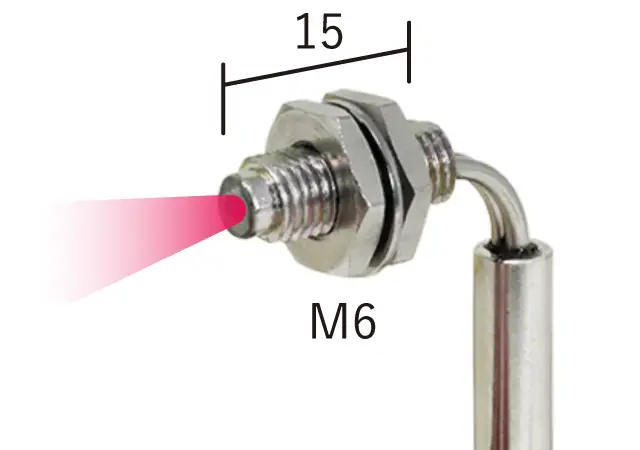

M6 エルボ型	NF-DB09	トップビュー	2m フリーカット	R25	-40 ～＋70	-

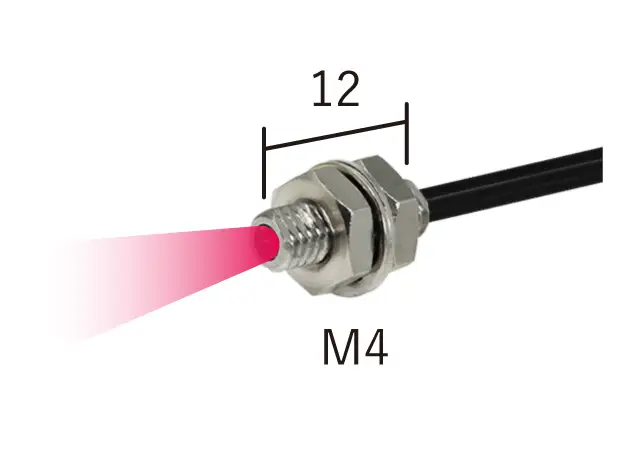

M4	NF-DM01	トップビュー	2m フリーカット	R25	-40 ～＋70	-

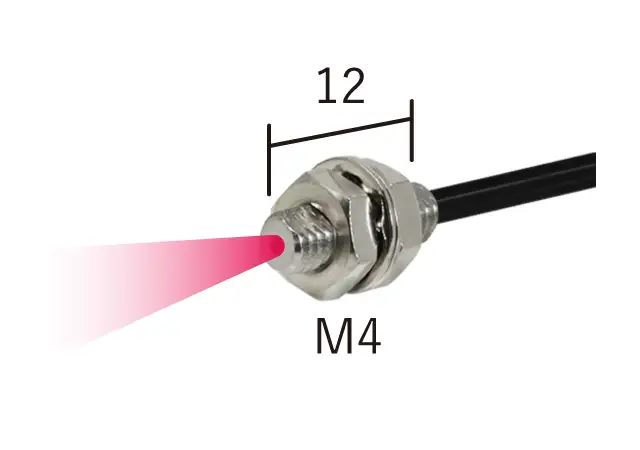

M4 同軸レンズ装着可	NF-DM02	トップビュー	2m フリーカット	R15	-40 ～＋70	-

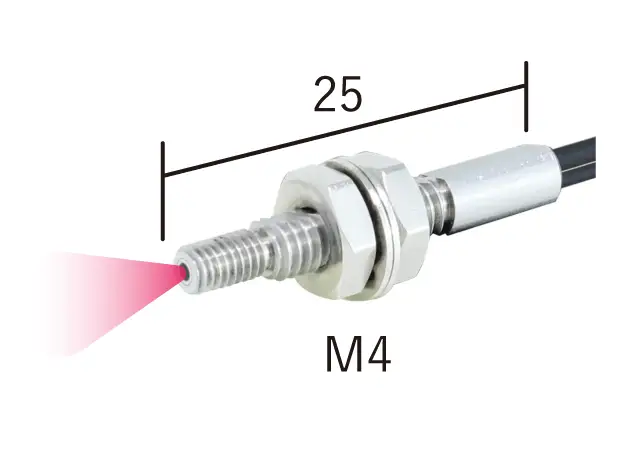

M4 同軸レンズ装着可	NF-DM02-G4	トップビュー	2m フリーカット	R15	-40 ～ +70	-

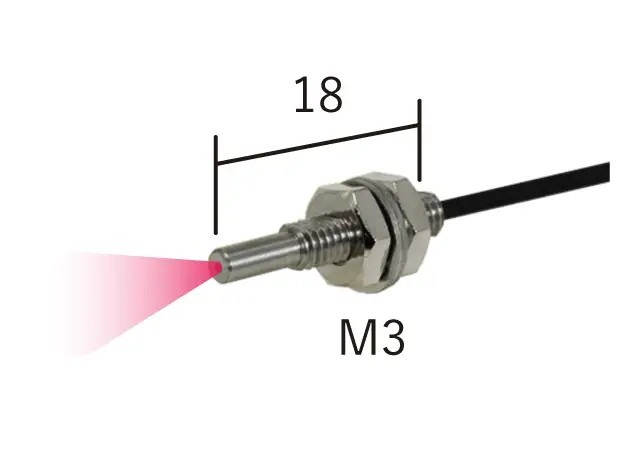

M3	FD-TT2	トップビュー	2m フリーカット	R15	-40 ～＋70	-

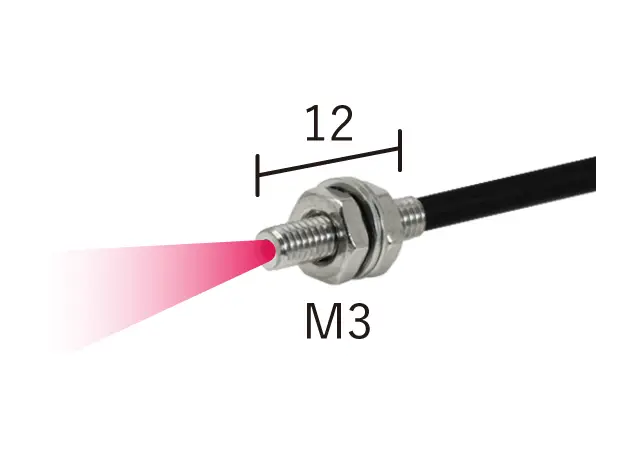

M3	NF-DS06	トップビュー	2m フリーカット	R15	-40 ～＋70	-

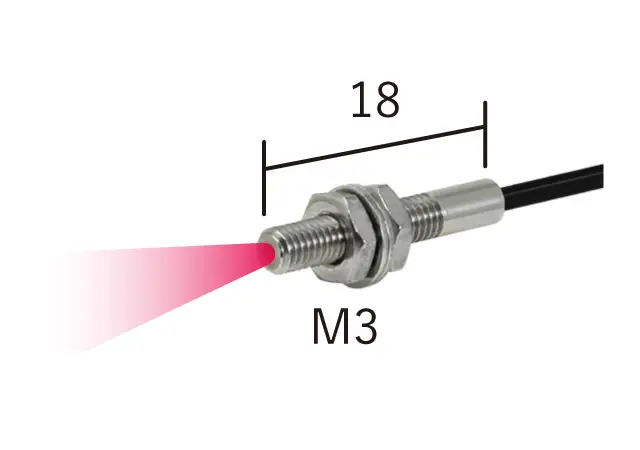

M3 同軸レンズ装着可	NF-DT01	トップビュー	2m フリーカット	R15	-40 ～＋70	-

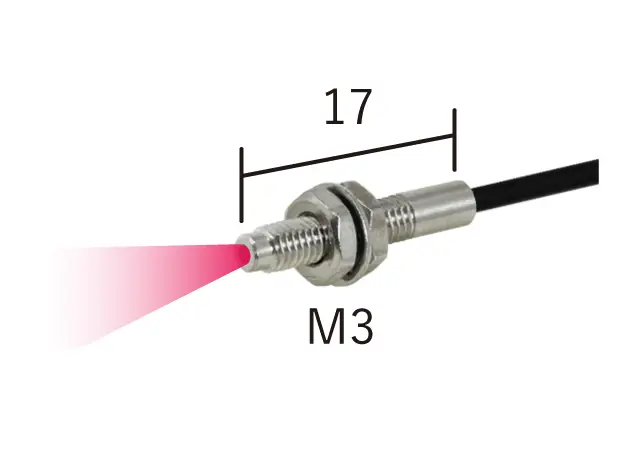

M3 同軸	NF-DB07	トップビュー	2m フリーカット	R25	-40 ～＋60	-

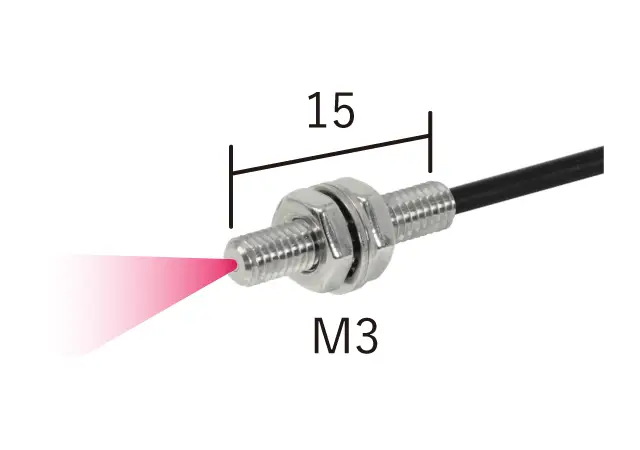

M3 同軸レンズ装着可	NF-DK21	トップビュー	0.5m	R5	-40 ～＋70	-

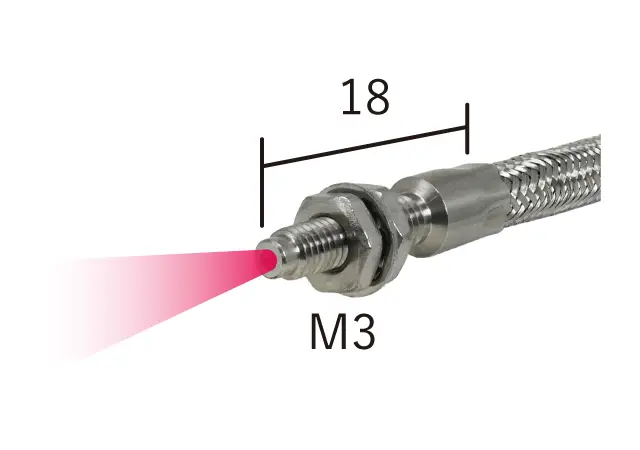

M3 同軸メタルジャケット	NF-DJ01	トップビュー	1m	R10	-40 ～＋60	-
