ファイバユニット
NFシリーズ円柱

種　類	型　式	スリーブ	光軸方向	光軸径 [mm]	ファイバ長	最小曲げ半径 [mm]	使用周囲温度 [℃]

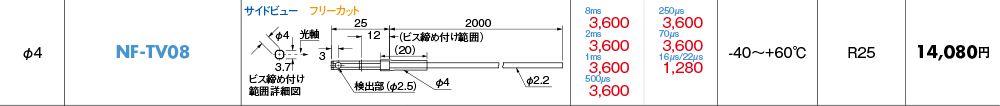

ø4	NF-TV08	-	サイドビュー	ø2.5	2m フリーカット	R25	-40 ～＋60

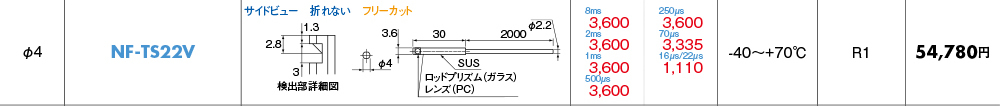

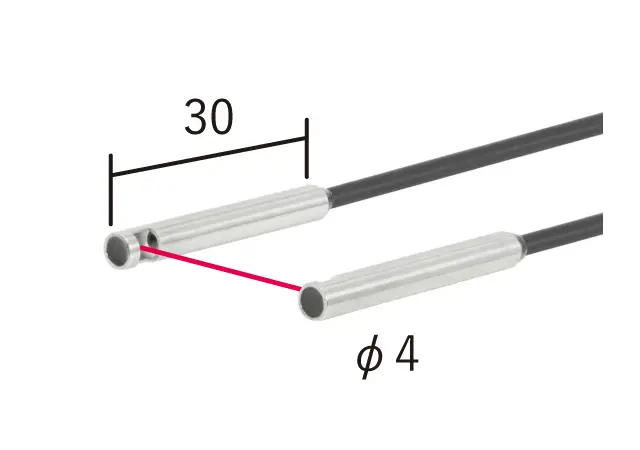

ø4	NF-TS22V	-	サイドビュー	ø3.0	2m フリーカット	R1	-40 ～＋70

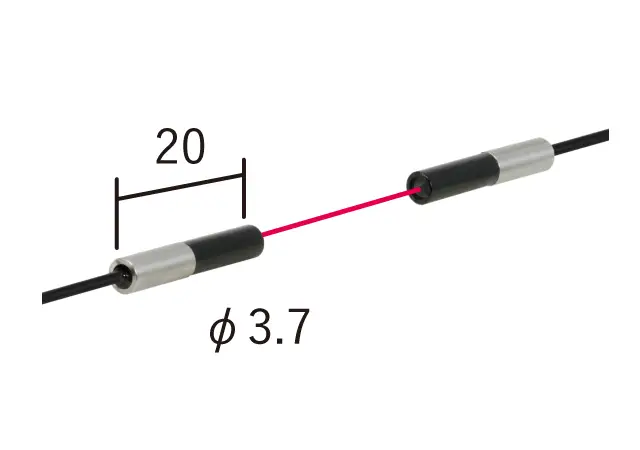

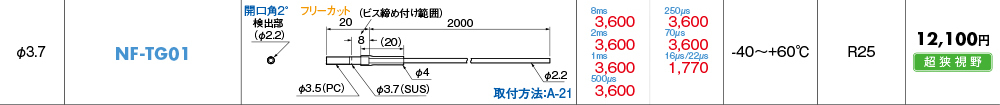

ø3.7 超狭視野	NF-TG01	-	トップビュー	ø2.2	2m フリーカット	R25	-40 ～＋60

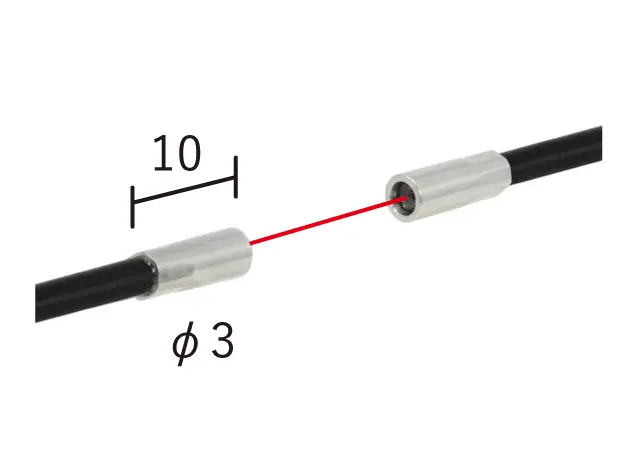

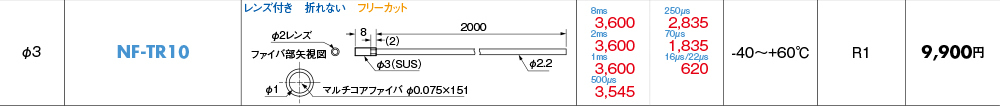

ø3	NF-TR10	-	トップビュー	ø2.0	2m フリーカット	R1	-40 ～＋60

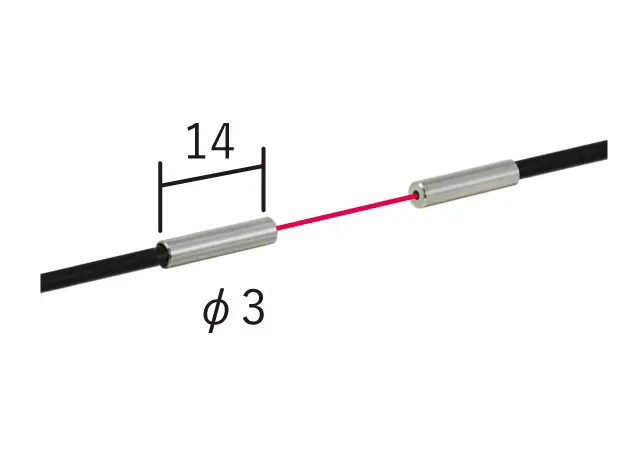

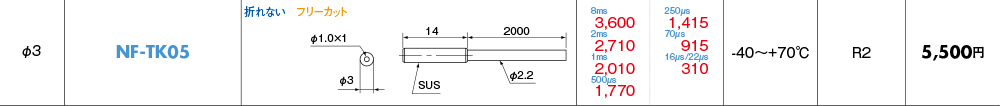

	NF-TK05	-	トップビュー	ø1.0	2m フリーカット	R2	-40 ～＋70

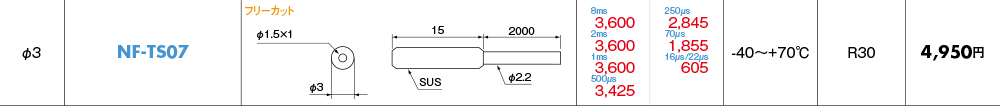

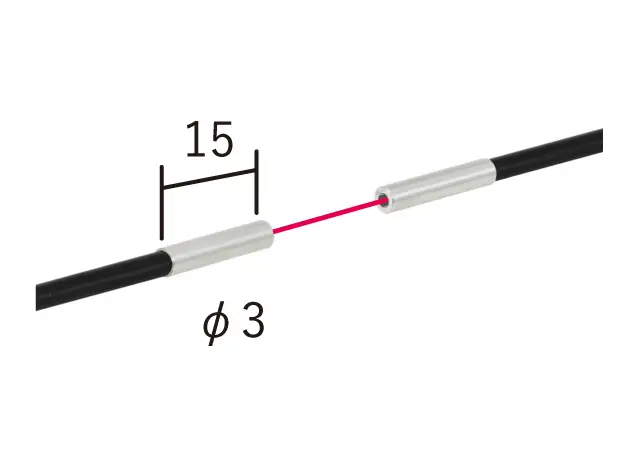

	NF-TS07	-	トップビュー	ø1.5	2m フリーカット	R30	-40 ～＋70

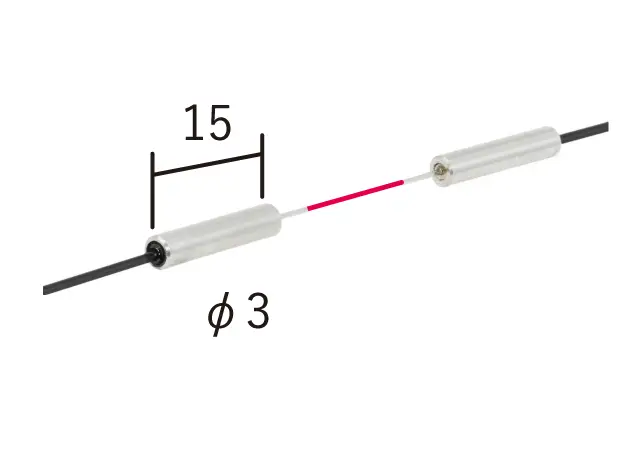

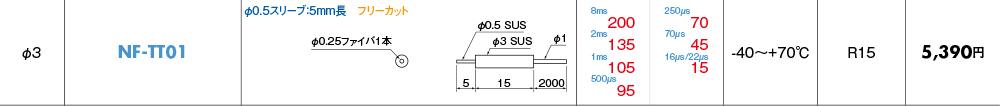

ø3 極細スリーブ	NF-TT01	ø0.5mm 5mm長	トップビュー	ø0.25	2m フリーカット	R5	-40 ～＋70

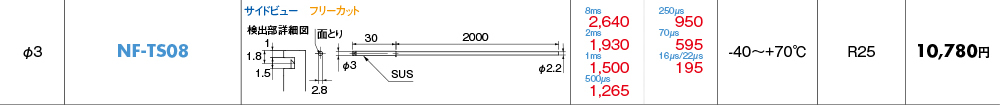

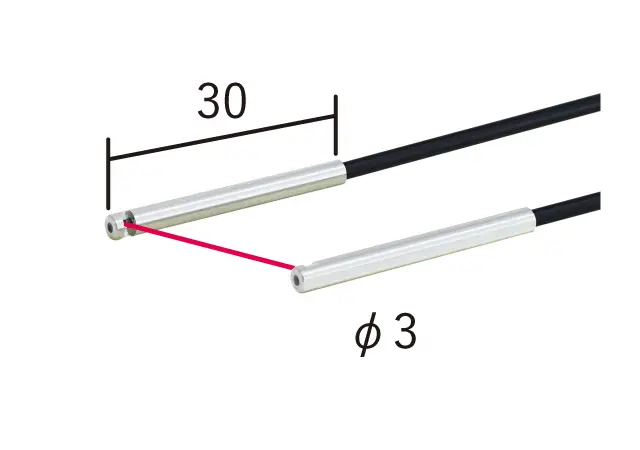

ø3	NF-TS08	-	サイドビュー	ø1.5	2m フリーカット	R25	-40 ～＋70

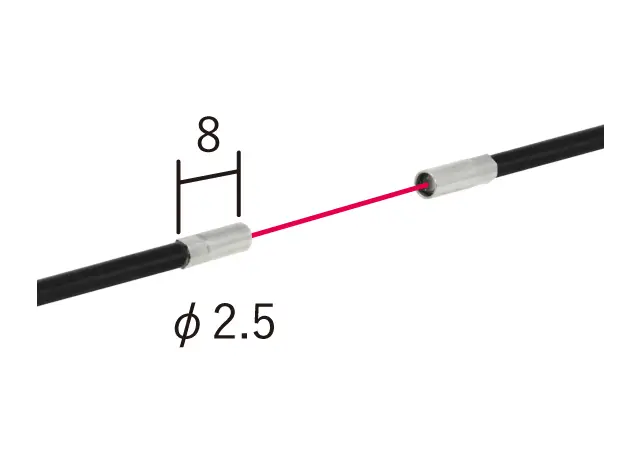

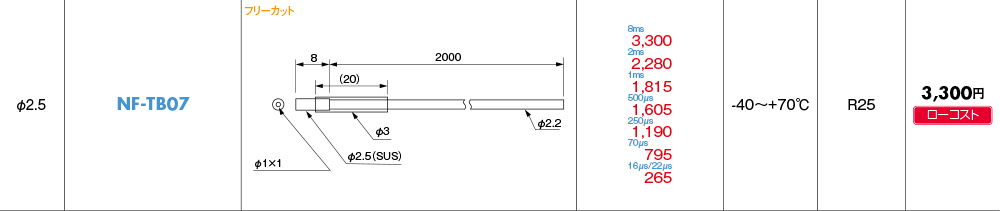

ø2.5	NF-TB07	-	トップビュー	ø1.0	2m フリーカット	R25	-40 ～＋70

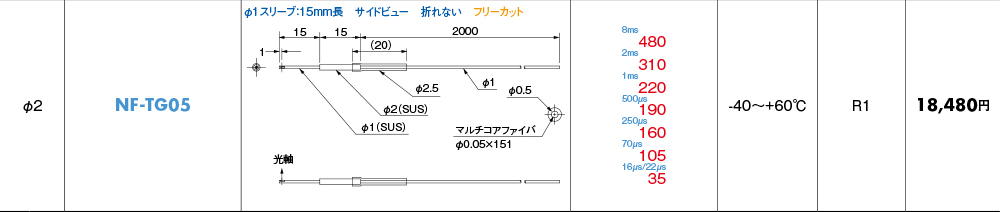

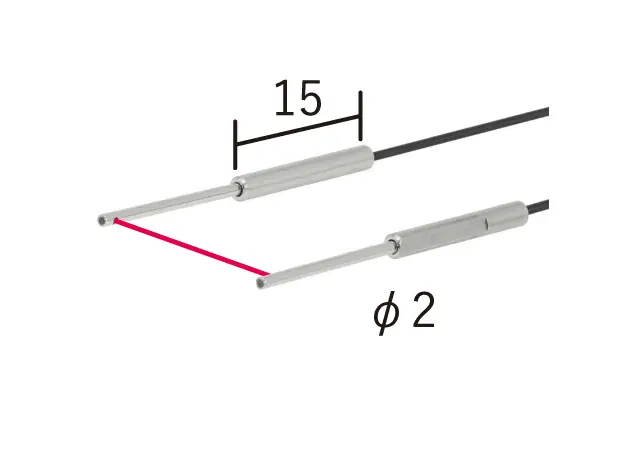

ø2 細スリーブ	NF-TG05	ø1mm 15mm長	サイドビュー	ø0.5	2m フリーカット	R1	-40 ～＋60

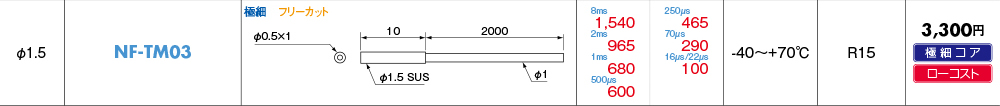

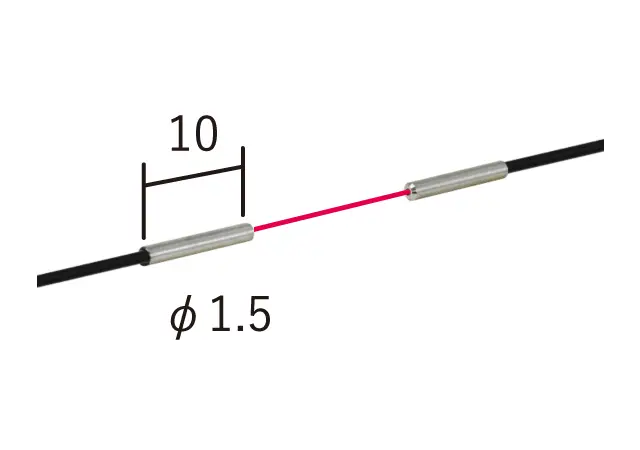

ø1.5	NF-TM03	-	トップビュー	ø0.5	2m フリーカット	R15	-40 ～＋70

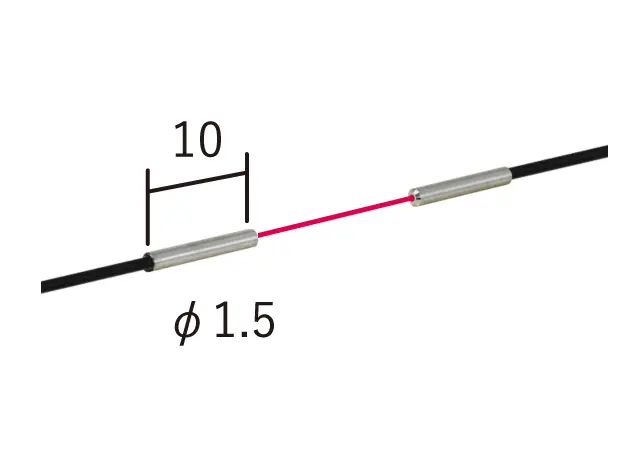

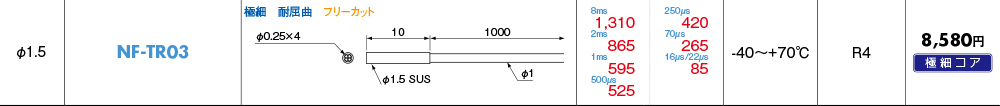

ø1.5	NF-TR03	-	トップビュー	ø0.5	1m フリーカット	R4	-40 ～＋70

●使用周囲湿度は35～85%でご使用ください。また85%RHの場合、使用周囲温度は0～+40℃となります。
●光軸径は、概算値です。

種　類	型　式	スリーブ	光軸方向	ファイバ長	最小曲げ半径 [mm]	使用周囲温度 [℃]

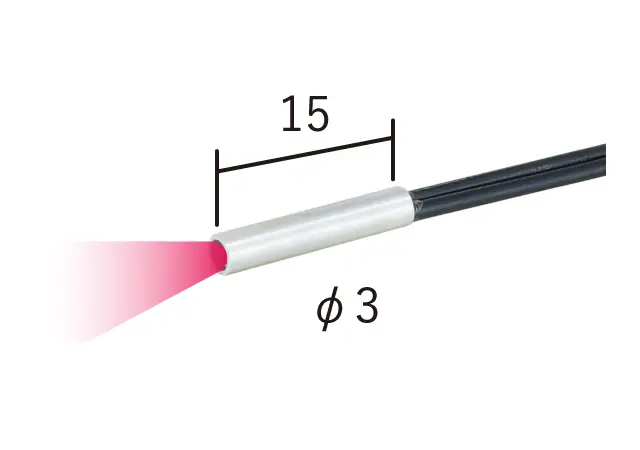

ø3	NF-DB10	-	トップビュー	2m フリーカット	R25	-40 ～＋70

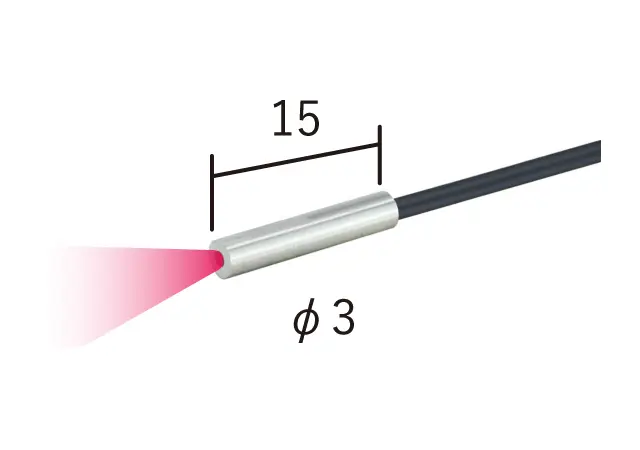

ø3 同軸	NF-DR11	-	トップビュー	2m フリーカット	R2	-40 ～＋60

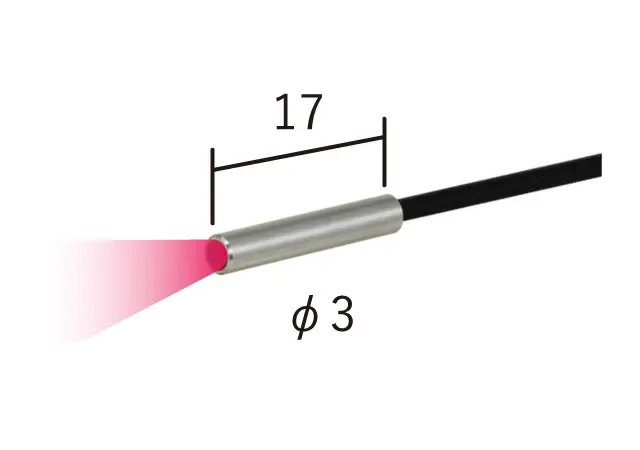

ø3	NF-DK04	-	トップビュー	2m フリーカット	R25	-40 ～＋70

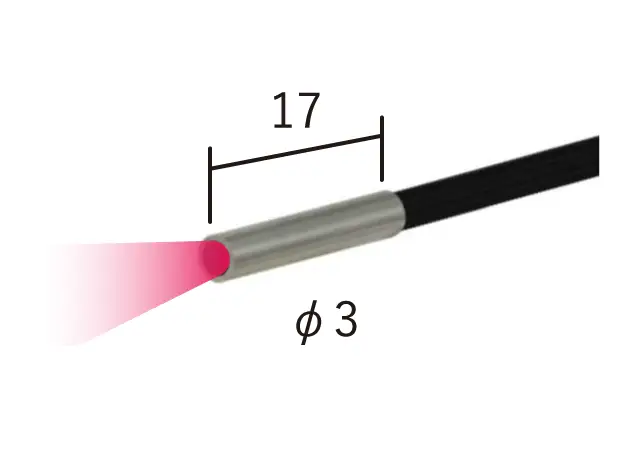

	NF-DK04Z	-	トップビュー	2m フリーカット	R2	-40 ～＋70

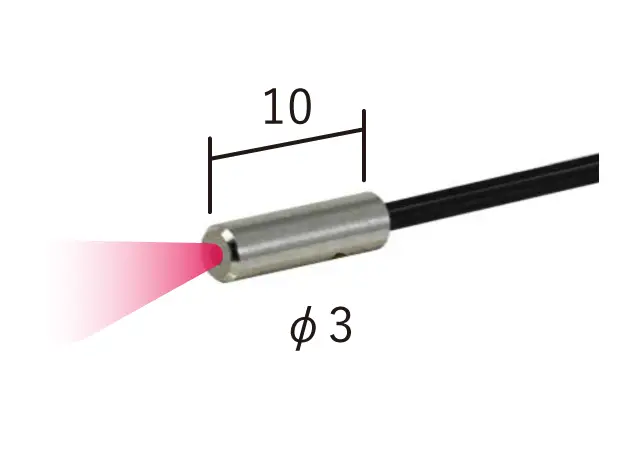

	NF-DR03	-	トップビュー	2m フリーカット	R4	-40 ～＋70

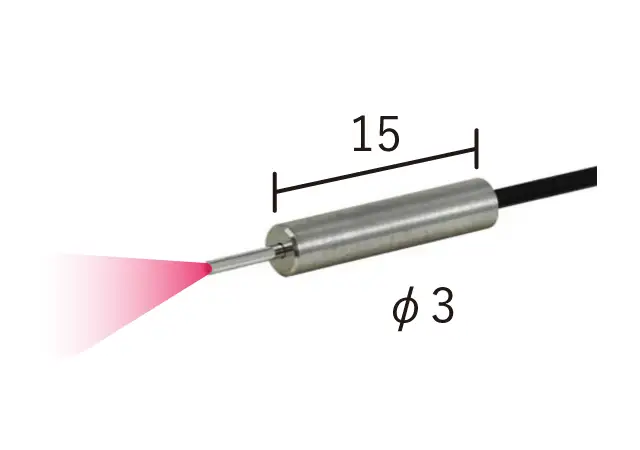

ø3 極細スリーブ	NF-DR05	ø0.82mm 5mm長	トップビュー	0.5m	R5	-40 ～＋70

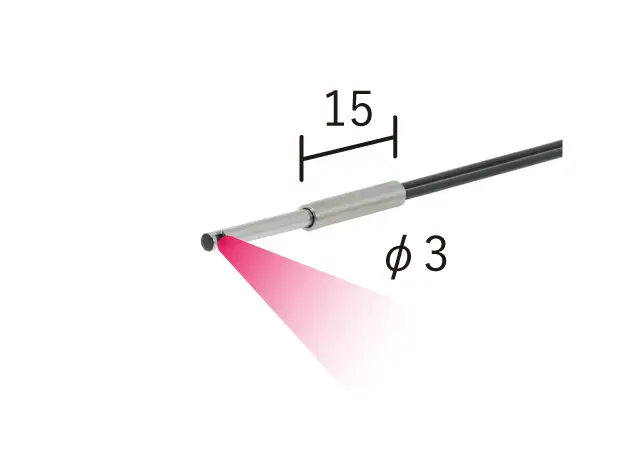

ø3	NF-DR12	ø2mm 15mm長	サイドビュー	2m フリーカット	R1	-40 ～＋60

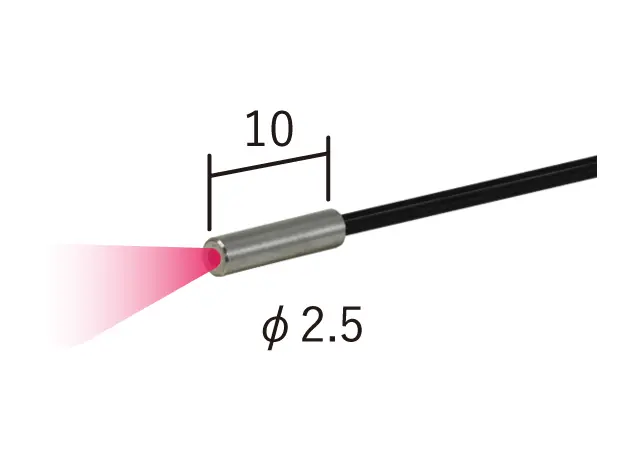

ø2.5	NF-DT03	-	トップビュー	2m フリーカット	R15	-40 ～＋70

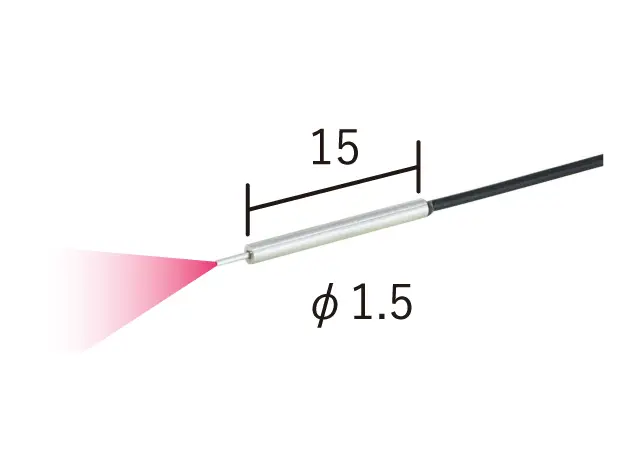

ø1.5 極細スリーブ	NF-DP01	ø0.5mm 3mm長	トップビュー	1m	R10	-40 ～ +60

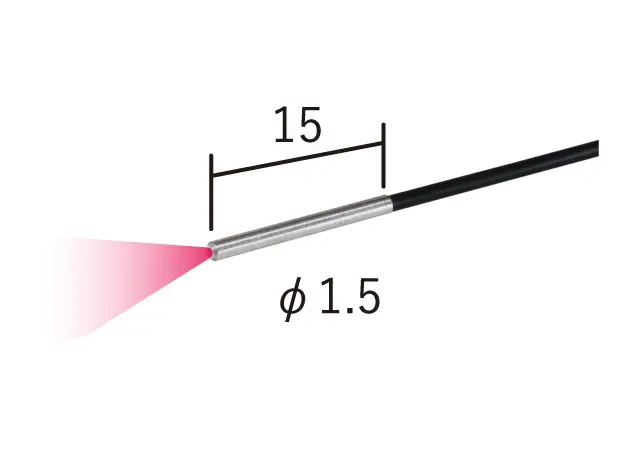

ø1.5	NF-DR04	-	トップビュー	1m	R4	-40 ～＋70
