IO-Linkゲートウェイ
UC2シリーズ

ファイバセンサや
変位センサアンプユニットを
IO-Linkマスタに接続

  • ファイバセンサを最大16台、
    または変位センサアンプユニットを最大8台接続可能
  • ファイバセンサと変位センサアンプユニットの混在も可能
  • コンパクトデザイン:ファイバセンサと同サイズ

入出力回路図

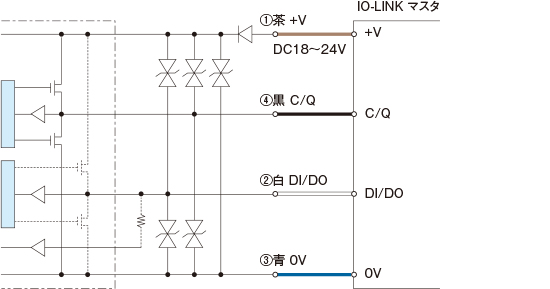

IO-Linkモード

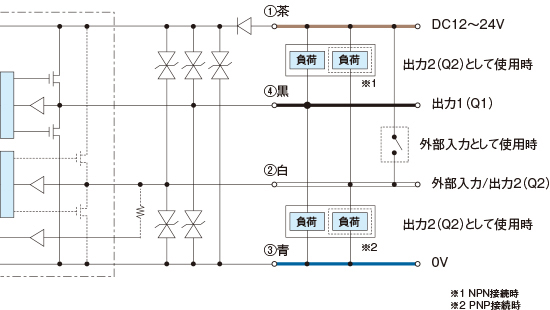

SIOモード(スタンダードI/Oモード)プッシュプル


  • 接続について
  • ■ 使用しないリード線は切断し、個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。
  • ■ ①〜④は、コネクタのピンNo.に相応します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時の過渡状態(接続機種により最大2.5s)でのご使用は避けてください。

外形寸法図

単位:mm

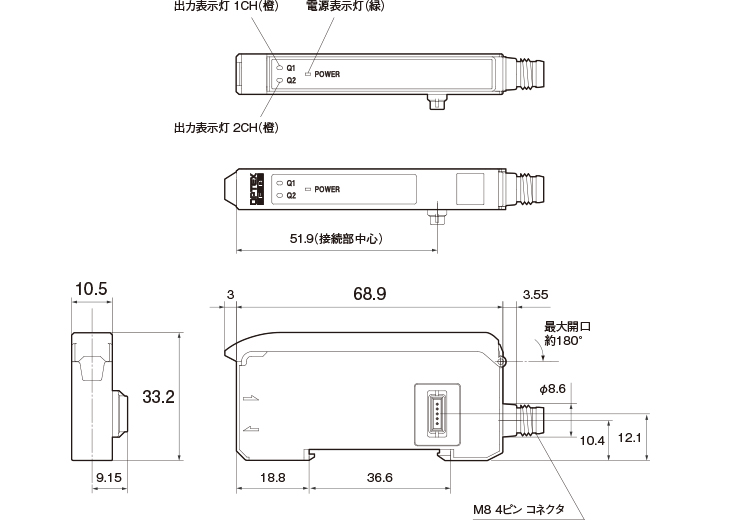

UC2-IOL

コネクタケーブル(オプション)
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
