特性データはコチラをご覧ください。
| 型 式 | 1出力タイプ | コード式 | ZA-BL60 | ZA-BL150 | ZA-BL300 | ZA-BL500 | ZA-BL1000 |
|---|---|---|---|---|---|---|---|
| コネクタ中継式 | ZA-BL60M | ZA-BL150M | ZA-BL300M | ZA-BL500M | ZA-BL1000M | ||
| 2出力タイプ | コード式 | ZA-BL60D | ZA-BL150D | ZA-BL300D | ZA-BL500D | ZA-BL1000D | |
| 検出距離※1 （）内は検出距離中心 |
30～60mm （45mm） |
35～150mm （92.5mm） |
35～300mm （167.5mm） |
35～500mm （267.5mm） |
50～1,000mm （525mm） |
||
| ディスプレイ表示範囲 | 27～70mm | 32～170mm | 32～330mm | 32～550mm | 40～1,100mm | ||
| 表示分解能 | 0.01mm | 0.1mm | 0.1mm | 0.1mm | 1mm | ||
| 光 源 | 媒 質 | 赤色半導体レーザ | |||||
| 波 長 | 663nm | ||||||
| 最大出力 | 0.39mW | 0.39mW | 0.39mW | 0.39mW | 1mW | ||
| パルス幅 | 180μs Max. | ||||||
| レーザクラス | JIS/IEC/FDA※2 | CLASS 1 | CLASS 2 | ||||

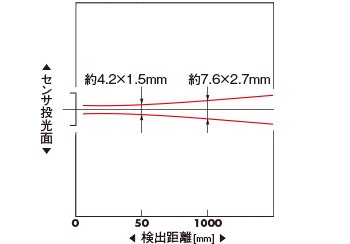

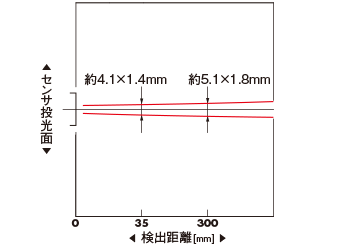

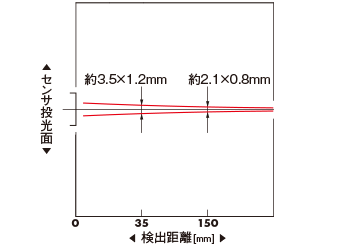

| スポットサイズ（代表値）※3 | 約1.7x0.7mm （距離60mmにて） |
約2.1x0.8mm （距離150mmにて） |
約5.1x1.8mm （距離300mmにて） |
約5.8x2.1mm （距離500mmにて） |
約7.6x2.7mm （距離1,000mmにて） |
||

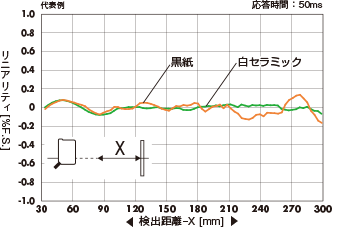

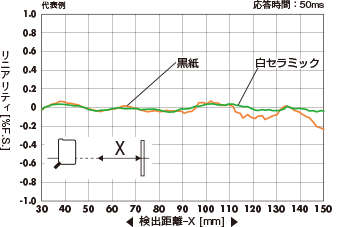

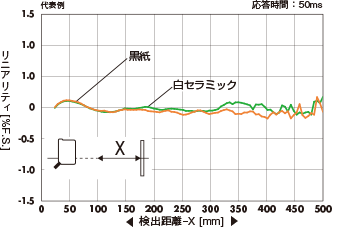

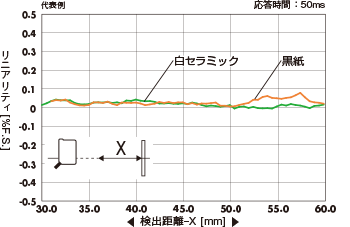

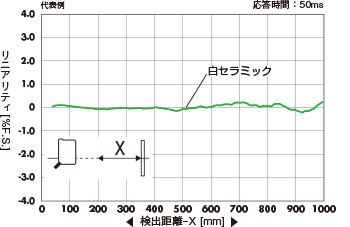

| リニアリティ | ±0.1% of F .S. （±0.03mm） |
±0.2% of F .S. （±0.03mm） |
±0.3% of F.S. （±0.8mm） |
±0.7% of F.S. （±3.26mm） |
±1.6% of F.S. （±15.2mm） |
||
| 分解能 （応答時間50ms時） |
0.01mm | 0.05mm | 0.2mm | 0.5mm | 2.0mm | ||
| 繰返精度※4 （応答時間50ms時） |
0.01mm | 0.05mm | 0.2mm | 0.5mm | 2.0mm | ||
| 最小検出段差※5 | 0.08mm | 0.6mm | 2.0mm | 7.6mm | 36.0mm | ||
| 温度特性 （）内は検出距離中心以下における値 |
±0.07（±0.04）％ of F.S./℃ |
±0.07（±0.04）％ of F.S./℃ |
±0.10（±0.05）％ of F.S./℃ |
±0.15％ of F.S./℃ 距離400mm以下 |
±0.06％ of F.S./℃ 距離400mm以下 |
||
※1：当社標準検査物（白セラミック）にて
※2：FDAのLaser Notice No.56 の規定に従い、IEC 60825-1:2014の基準にて分類されます。
※3：最大検出距離にて中心強度の1/e2（13.5％）。規定のスポットサイズ以外にも漏れ光があり、検出距離付近に反射率の高いものがある場合は、その影響を受けることがあります。
※4：静止状態で測定した時の測定値のピークtoピーク値です。
※5：ヒステリシスの2倍。ヒステリシスは、リニアリティ÷2＋繰返精度に設定時です。
例． ZA-BL60の場合、±0.1% F.S.(±0.03mm)÷2＋0.01＝ 応差：0.04
| 電源電圧 | DC12～30V ±10%（リップル含む）、IO-Link使用時：DC18～30V ±10 ％（リップル含む） | |
| 消費電流 | 40mA以下/DC 24V | |
| IO-Link （デバイスとして動作） |
リビジョン | 1.1.4 |
| 伝送速度 | COM3（230.4kbps） | |
| プロセス入力データバイト数 | 4byte | |
| 最小サイクルタイム | 0.6ms | |
| 制御出力 | 1出力または2出力（型式による）出力1をIO-Linkに切替可能 NPN/PNPオープンコレクタ（機能内切替） 50mA Max./DC 30V 残留電圧1.8V以下 |
|
| 出力モード | NO/NC（機能内切替） | |
| タイマ機能 | オンディレイ/オフディレイ/ワンショット（機能内切替） 0～9,999msで調整可 | |
| 感度調整 | 各種ティーチングおよびマニュアル調整 | |
| ティーチモード | 1点ティーチ、ウィンドウティーチ、2点ティーチ、オートティーチ、ウィンドウ1点ティーチ、 ウィンドウ3点ティーチ、背景1点ティーチ※1、透明体1点ティーチ※1 |
|
| 応答時間 | 1ms/10ms/20ms/50ms | |
| 外部入力 | レーザOFF、レーザON、ティーチ入力、ゼロセット入力から選択可能 | |
| 表 示 | ディスプレイ | 有機ELパネル 60ｘ32ピクセル 表示言語：英語、日本語、中国語（簡体字） |
| 表示灯 | レーザ放射表示（緑点灯）、緑点滅、ステータス表示（緑点灯/緑点滅/橙点灯/赤点滅） | |
| 接続形態 | 1出力タイプ | コード式：ケーブル長2m ø4.5mm、コネクタ中継式：M12 4ピンコネクタ付ケーブル300mm長 最小曲げ半径：ケーブル直径×8（固定時、可動時） |
| 2出力タイプ | コード式：ケーブル長2m ø4.5mm、最小曲げ半径：ケーブル直径×8（固定時、可動時） | |
| 保護回路 | 逆接続保護、過電流保護 | |
| 耐環境性 | 保護等級 | IP67 (IEC 60529) |
| 使用周囲温度/湿度 | -10～+55℃ / 35～85%RH（氷結・結露なきこと） | |
| 保管温度/湿度 | -20～+60℃ / 35～85%RH（氷結・結露なきこと） | |
| 使用周囲照度 | 色温度 2,750K、白熱灯：30,000 lx以下 | |
| 耐振動 | 10～55Hz 複振幅1.5mm X,Y,Z 各方向 2時間 | |
| 耐衝撃 | 500m/s2（約50G） X,Y,Z 各方向 3回 | |
| 適用法令 | EMC | EMC指令 (2014/30/EU)、UK EMC (Electromagnetic Compatibility Regulations 2016) |
| 環 境 | RoHS指令 (2011/65/EU)、中国RoHS (令第32号) UK RoHS (The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012) FDA 規則（21 CFR 1040.10 および 1040.11） Laser Notice No.56 による相違点を除く |
|
| 安全 | ||
| 感電保護クラス | クラス Ⅲ（IEC 61140） | |
| 適用規格 | EN 60947-5-2、IEC 60825-1 | |
| ウォームアップ時間 | 約30分 | |
| 材 質 | ケース：PC、フロントカバー：PC | |
| 質 量 | 1出力タイプ; コード式：約75ｇ、コネクタ中継式：約35ｇ、２出力タイプ; コード式：約80g | |
※1：当社標準検査物（白セラミック）にて。
※2：FDAのLaser Notice No.56 の規定に従い、IEC 60825-1:2014の基準にて分類されます。
※3：最大検出距離にて中心強度の1/e2（13.5％）。規定のスポットサイズ以外にも漏れ光があり、検出距離付近に反射率の高いものがある場合は、その影響を受けることがあります。
※4：静止状態で測定した時の測定値のピークtoピーク値です。
※5：ヒステリシスの2倍。ヒステリシスは、リニアリティ÷2＋繰返精度に設定時です。
例． ZA-BL60の場合、±0.1% F.S.(±0.03mm)÷2＋0.01＝ 応差：0.04
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
| 種 類 | 赤色半導体レーザ |
| 波長 | 663nm |
| 最大出力 | 0.39mW/1mW |
| パルス持続時間 | 180μs Max. |
| 繰返し周波数 | 1kHz |
