BGSセンサ
WTB4シリーズ

<販売終了機種>

12mm厚のBGSセンサ

  • 感度調整はボリウム式とティーチング式
  • OES3チップ搭載により外乱光にきわめて強い
  • 耐薬品のフッ素樹脂ハウジングモデルもご用意
WTB4シリーズ

接続図

NPN出力タイプ(出力モード固定タイプ)
WTB4-3N1361, WTB4-3N2161, WTB4-3E1361, WTB4-3E2161
NPN出力タイプ(出力モード固定タイプ)

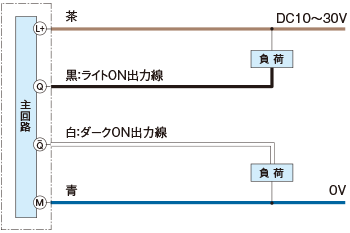

NPN出力タイプ
(ライトON+ダークON両出力タイプ)
WTB4-3N1161
NPN出力タイプ(ライトON+ダークON両出力タイプ)

NPN出力タイプ
WTB4-3N1362
NPN出力タイプ
NPN出力タイプ(ティーチ入力装備タイプ)
WTB4-3N1164
NPN出力タイプ(ティーチ入力装備タイプ)

注意:
制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位:mm


センサ本体

コネクタケーブル
ストレート
YF8U13-020VA1XLEAX
YF8U13-050VA1XLEAX
YF8U13-100VA1XLEAX
YF8U13
L字型
YG8U13-020VA1XLEAX
YG8U13-050VA1XLEAX
YG8U13-100VA1XLEAX
YG8U13
