| 出力形態※1 | リード線色と出力モード | near | far |
|---|---|---|---|
| プッシュプルPNP接続/ PNP設定 |
黒線（④）：ライトON | OFF | ON |
| 白線（②）：ダークON | ON | OFF | |
| プッシュプルNPN接続/ NPN設定 |
黒線（④）：ライトON | ON | OFF |
| 白線（②）：ダークON | OFF | ON |

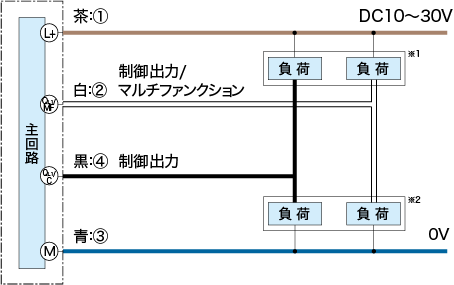

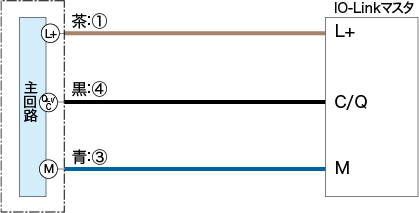

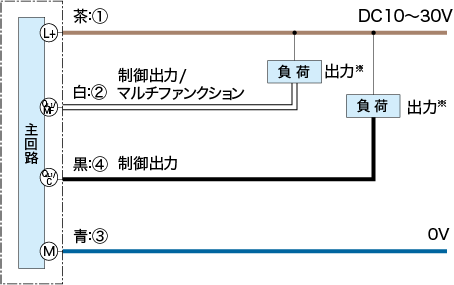

〈ピン配列〉
①から④は、コネクタのピンNo.に相当します。
注意
投光光軸の干渉、人為的操作・不適切な使用は、レーザ照射による危険な被ばくにつながる恐れがあります。
投光が付加的な光学デバイスによって収束されるような使い方はしないでください。
本デバイスは以下の規格に準拠しています。
◦EN/IEC 60825-1：2014
◦21 CFR 1040.10および 1040.11。ただし以下の文書に記載されている差異を除く：Laser Notice No.56（2019年5月8日付け）
本レーザ製品は、製品を市場に出すすべての製造業者に適用される低電圧指令2014/35/EU、ならびに現在適用されているバージョンのEN/IEC60825-1：2014に基づく評価を受けた後、レーザクラス1相当になっいます。ガイドライン2006/25/ECに基づく労働安全に関する法的要件が異なるため、本製品は旧規格であるEN 60825-1：2007に基づいて評価する必要があります。旧規格EN60825-1：2007に従うと、本製品は部分的にレーザクラス2に分類され、用途通りに使用された場合は安全であると考えられます。
レーザはアイセーフです。
レーザ刻印はセンサの筐体のインプリント上にあります。

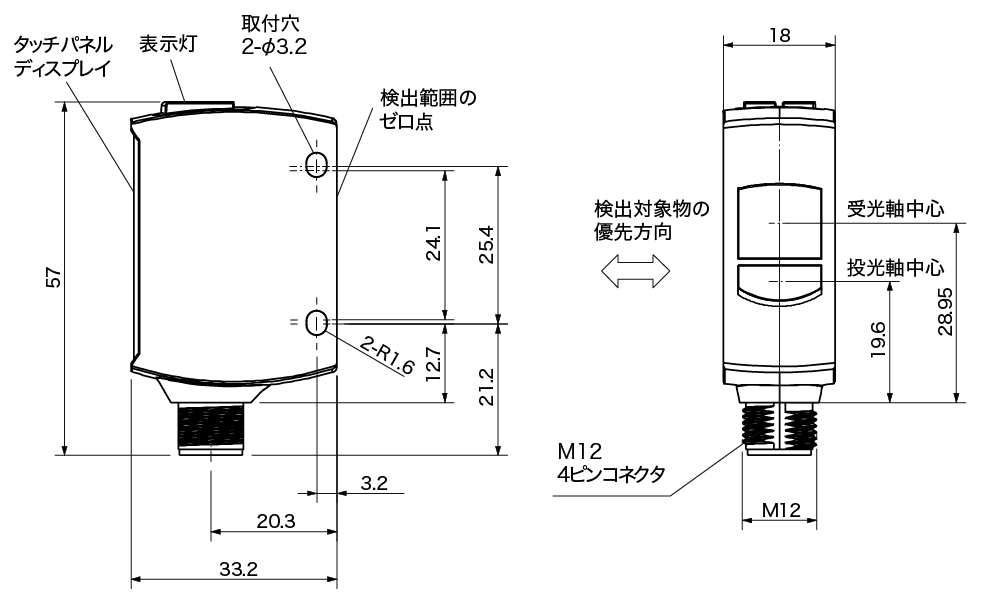

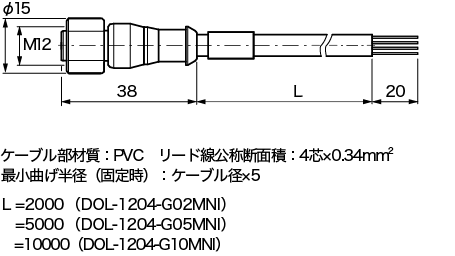

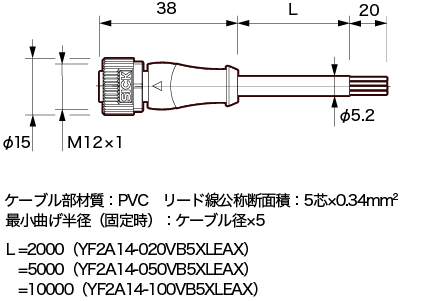

外形寸法図
単位：mm
