超長距離レーザBGSタイプ
DS35シリーズ

超長距離レーザBGSセンサ

  • 業界最長  TOFの原理で検出距離12mを達成
  • 赤色レーザタイプ（クラス1, 2）と
    赤外レーザタイプ（クラス1）
  • 独立2ch出力
DS35シリーズ

接続図

NPN接続時
NPN出力設定時
PNP接続時
PNP出力設定時

※アナログ出力として使用する場合。制御出力CH2として使用する場合は、制御出力CH1を参考に同様の接続を行ってください。

  • 接続について
  • ■ ①から⑤は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約500ms）の過渡状態でのご使用は避けてください。

注意：
制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位：mm

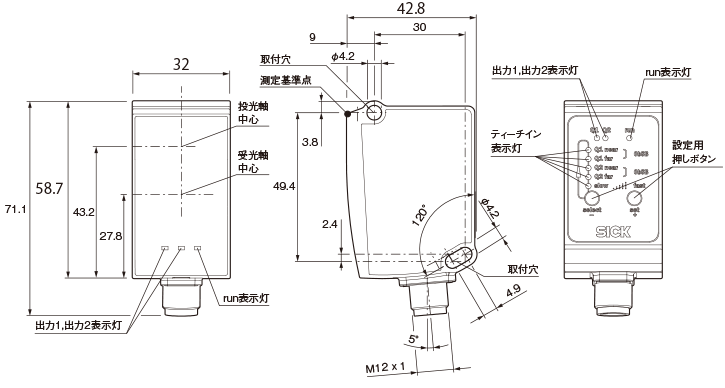

本体
本体
コネクタケーブル（オプション）
YF2A15-020VB5XLEAX
YF2A15

取付金具
BEF-WN-DX35
BEF-WN-DX35
