ステンレスハウジングBGSセンサ
BGS-ZMシリーズ

優れた耐水・耐油性!
自動車・工作機械から食品ラインまで対応

  • 感度ボリウムの装備により、距離の設定が可能
  • 投光光源に劣化の小さい4元素赤色LEDを採用
  • 保護等級:IP69K(コード式)、IP67g相当(コネクタ式)

出力回路図

NPN出力タイプ
PNP出力タイプ

コネクタ式
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
注意事項
  • ■電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■電源投入時(約100ms)の過渡状態でのご使用は避けてください。

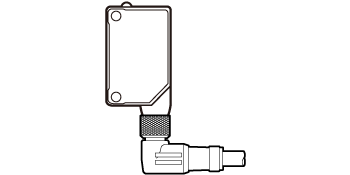

  • ■L字型コネクタケーブルをご使用の場合、ケーブルの向きは右図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位:mm

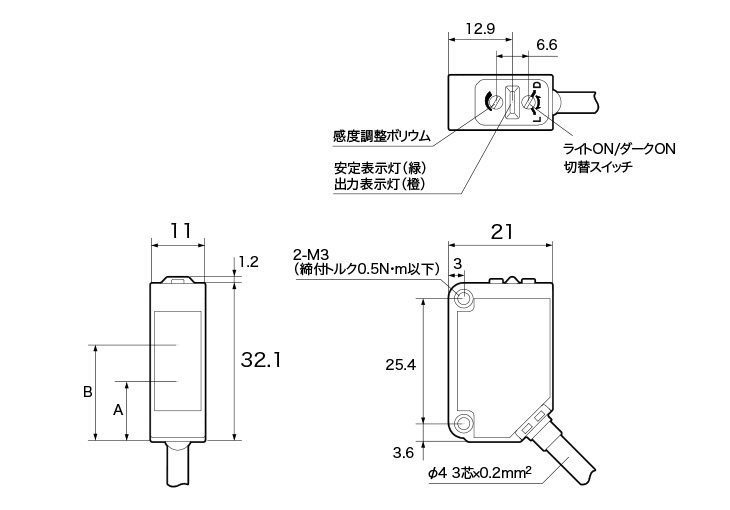

本体(コード式)

型 式 A 投光中心 B 受光中心
BGS-ZM10 10.7 18.5〜20.2
BGS-ZM30 18.5〜20.5

本体(コネクタ式)

型 式 A 投光中心 B 受光中心
BGS-ZM10 10.7 18.5〜20.2
BGS-ZM30 18.5〜20.5

コネクタケーブル
YF8U14-020UA3XLEAX
YF8U14-050UA3XLEAX
YF8U14-100UA3XLEAX
YF8U14
YG8U14-020UA3XLEAX
YG8U14-050UA3XLEAX
YG8U14-100UA3XLEAX
YG8U14

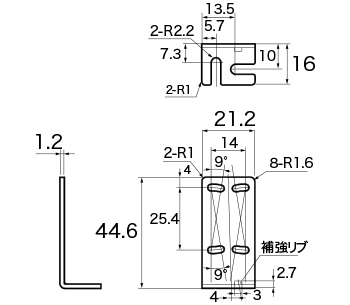

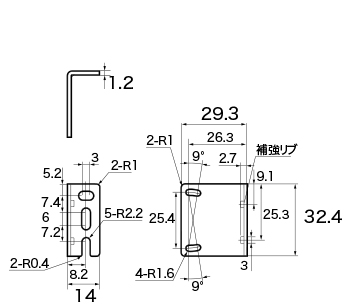

取付金具
BEF-W100-B(コード式に付属)
BEF-W100-A(コネクタ式に付属)

BEF-W100-C(オプション)

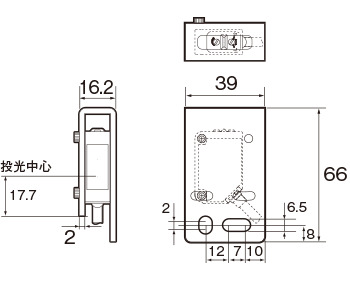

保護金具
LK-S01
LK-S02
