端子台式BGSセンサ
BGS-V2000シリーズ

<生産終了機種>  >>代替機種

シリーズNo.1のハイパワーで
2mの長距離検出

  • フリー電源タイプあり
  • ティーチボタンで設定楽々
  • 配線が容易な端子台接続

入出力回路図

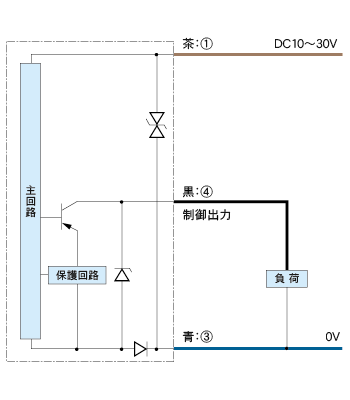

NPN出力タイプ(DC電源型)
PNP出力タイプ(DC電源型)

フリー電源型
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

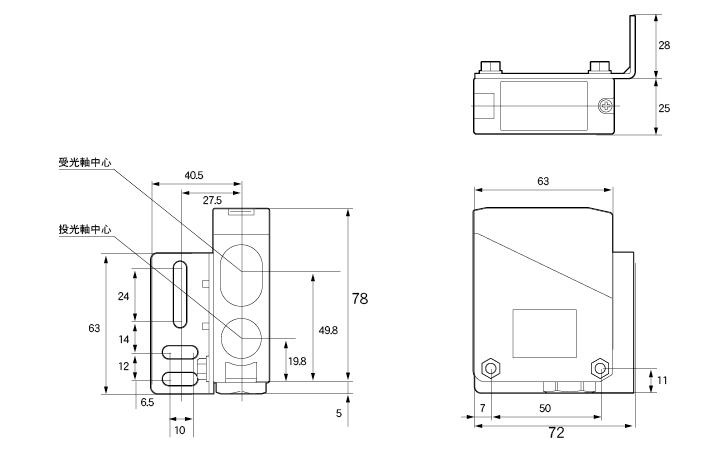

外形寸法図

単位:mm


本 体(取付金具装着図)
床面取付

壁面取付
