| 種 類 | 形 状 | 検出距離 | 制御出力 | レーザクラス （JIS/IEC） |
型 式 | 標準価格（税別） | |
|---|---|---|---|---|---|---|---|
| C-MOS レーザ |
 |
 |
1出力 | CLASS 1 | BGS-HL05T | 35,200円 |
|
 |
1出力 | CLASS 2※ | BGS-HL25T2 | ||||
|
2出力 | CLASS 1 | BGS-HDL05T | 37,400円 | |||
|
2出力 | CLASS 2※ | BGS-HDL25T2 | ||||
※CLASS1タイプも製作可能です。
1出力タイプのBGS-HL05T/-HL25T2にはM8コネクタ式を、2出力タイプのBGS-HDL05T/-HDL25T2にはM12コネクタ中継式も受注生産にて用意しています。
| 種 類 | 1出力タイプ | 2出力タイプ | |||
|---|---|---|---|---|---|
| 型 式 | BGS-HL05T | BGS-HL25T2 | BGS-HDL05T | BGS-HDL25T2 | |
| 検出距離 | 20～50mm (表示値※1 0.00～30.00） |
50～250mm (表示値※1 0.0～200.0) |
20～50mm (表示値 20.00～50.00） |
50～250mm (表示値 50.0～250.0) |
|
| 繰返し精度 | 0.01mm (表示値：0.01） | 0.1mm (表示値：0.1）※2 | 0.01mm (表示値：0.01） | 0.1mm (表示値：0.1）※2 | |
| 最小検出段差※3 | 0.08mm | 0.8mm | 0.08mm | 0.8mm | |
| 温度特性（代表値） | ±0.04%/℃ F.S. | ±0.08%/℃ F.S. | ±0.04%/℃ F.S. | ±0.08%/℃ F.S. | |
| 光 源 | 媒質・波長 | 赤色半導体レーザ 波長：655nm | |||
| 最大出力 | 390μW | 1mW | 390μW | 1mW | |
| レーザクラス | IEC/JIS/FDA※4 | CLASS 1 | CLASS 2 | CLASS 1 | CLASS 2 |
| スポット径※5 | 約ø0.8mm （距離50mmにて） |
約ø1mm （距離250mmにて） |
約ø0.8mm （距離50mmにて） |
約ø1mm （距離250mmにて） |
|
| 応答時間※6 | 最小1.5 ms | ||||
| 応差距離※7 | 0～22.49mmで設定可 | 0～149.9mmで設定可 | 0～22.49mmで設定可 | 0～149.9mmで設定可 | |
| 検出距離調整 | ティーチング式 (ティーチング後マニュアル調整可能) 1点ティーチ、2点ティーチ、ゾーンティーチから選択可能 |
ティーチング式 (ティーチング後マニュアル調整可能) | |||
| 表示灯 | レーザ放射表示灯(緑）/出力表示灯(橙)/モード表示灯(赤) | レーザ放射表示灯(緑）/出力1表示灯(橙)/出力2表示灯(橙) | |||
| デジタル表示 | 7セグメント4桁LED | ||||
| 外部入力 | レーザ放射停止/ティーチング/サンプルホールド/ワンショットから選択 | レーザ放射停止/レーザ放射開始/ティーチング/サンプルホールド/ワンショットから選択 | |||
| 制御出力 | オープンコレクタ（NPN/PNP 機能内切換） 100mA Max. / DC24V 残留電圧1.8V以下 |
オープンコレクタ（NPN/PNP 機能内切換） 50mA Max. / DC24V 残留電圧1.8V以下 |
|||
| 出力モード | ライトON/ダークON 機能内切換 | ライトON/ダークON/ゾーン/FGS 機能内切換 | |||
| タイマ機能 | なし/オンディレイ/オフディレイ/ワンショットから選択（0～9999 msまで1 ms単位） | ||||
| 定 格 | 電源電圧 | DC12～24V リップル（p-p）10%含む | |||
| 消費電流※8 | 40mA以下（DC24V時） | ||||
| 接続形態 | コード式：ケーブル長2m, ø4.5mm （最小曲げ半径 固定時：ケーブル直径×2、 可動時：ケーブル直径×6） コネクタ式※9：M8 4ピン |
コード式：ケーブル長2m, ø4.5mm （最小曲げ半径 固定時：ケーブル直径×2、 可動時：ケーブル直径×6） コネクタ中継式※9：M12 5ピンコネクタ付ケーブル,300mm長 |
|||
| 適用法令 | EMC | EMC指令（2014/30/EU） | |||
| 環 境 | RoHS指令（2011/65/EU）、中国RoHS（令第32号） | ||||
| 安 全 | FDA規則 21 CFR 1040.10 および 1040.11 （Laser Notice No.56による相違点を除く） | ||||
| 適用規格 | EN 60947-5-2、IEC 60825-1 | ||||
| NRTL認証 | UL Recognized Components アメリカおよびカナダ向け、 近接スイッチとして認証 |
- | |||
| 耐環境性 | 使用周囲温度/湿度 | -10～+50℃/35～85％RH （氷結・結露なきこと） |
-10～+45℃/35～85％RH （氷結・結露なきこと） |
||
| 保管周囲温度／湿度 | －20～＋60℃ / 35～85％RH | ||||
| 使用周囲照度 | 白熱ランプ5,000 lx以下 | ||||
| 耐振動 | 10～55Hz 、複振幅1.5mm、X,Y,Z 各方向2時間 | ||||
| 耐衝撃 | 500 m/s²（約50Ｇ）、X,Y,Z 各方向3回 | ||||
| 保護回路 | 逆接続保護、過電流保護 | ||||
| 保護等級 | IP67 | ||||
| 材 質 | ケース：アルミダイカスト レンズカバー：PPSU ディスプレイ：PET ケーブル：耐油PVC | ||||
| 質 量 | コード式：約90g コネクタ式※9：約30g | コード式：約100g コネクタ中継式※9：約60g | |||
| 付属品 | 取付金具：BEF-OD1-B M3ネジ×2本 | ||||
【測定条件】
指定のない測定条件は、以下の通りとします。
周囲温度：23℃（常温）、電源電圧：DC24V、サンプリング周期：500μs、平均回数：512回、測定中心距離：35mm（BGS-HL05T）、150mm（BGS-HL25T2)、測定対象物：当社標準ワーク（白セラミック）
※1 シフト機能ON時は、ティーチング位置を0として表示します。表示値の表示可能範囲は下記の通りです。
・BGS-HL05T ：-7.50～37.50 ・BGS-HL25T2： -50.0～250.0
検出距離範囲内でも、表示範囲を超えるとFFFFと表示します（FFFF表示中も検出動作は続けます）。
検出距離範囲外は9999表示となります。
※2 サンプリング周期：1000μs時
※3 応差設定：0.02mm（BGS-H（D）L05T）、0.2mm（BGS-H（D）L25T2）時
※4 FDAの Laser Notice No.56の規定に従い、IEC 60825-1：2014の基準にてClass 1またはClass 2に分類されます。
※5 検出距離において中心強度の1/e²(13.5%)で定義しています。
規定のスポットサイズ以外に漏れ光があり、検出距離範囲付近周囲に反射率の
高いものがある場合は、その影響を受けることがあります。
※6 初期設定時：1.5～7ms(BGS-H(D)L05T)、3～14ms(BGS-H(D)L25T2)
※7 初期値：0.15mm(BGS-H(D)L05T)、1mm(BGS-H(D)L25T2)
※8 制御出力の負荷電流は含まず。
※9 受注生産品

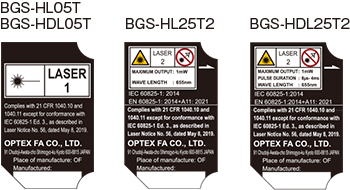

| 種類 | 赤色半導体レーザ |
| 波長 | 655nm |
| 出力 | 390μW（CLASS1） |
| 1mW（CLASS2） |
