BGS-DLシリーズ ボリウムタイプ

<生産終了機種>  >>代替機種

ローコストレーザBGSセンサ誕生!!

  • クラス2レーザ
  • 受光素子に2PD(2-photo-diode)を採用
  • ローコストのボリウム式

出力回路図

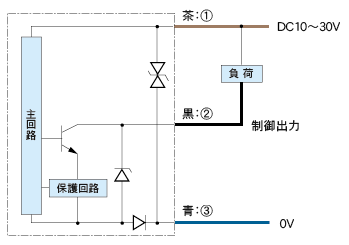

NPN出力タイプ

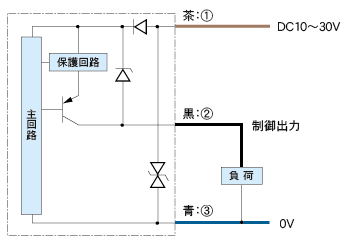

PNP出力タイプ

コネクタ式
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。
  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。ご注意下さい。

外形寸法図

単位:mm

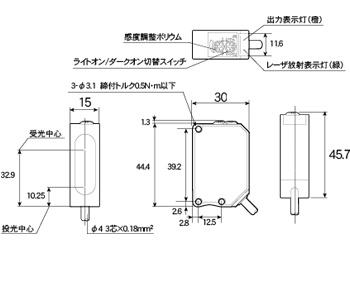

本 体
コード式

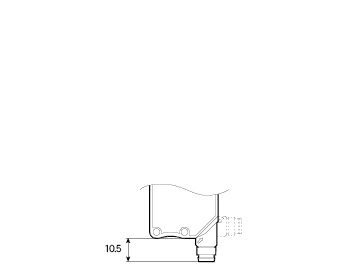

コネクタ式

(単位:mm)

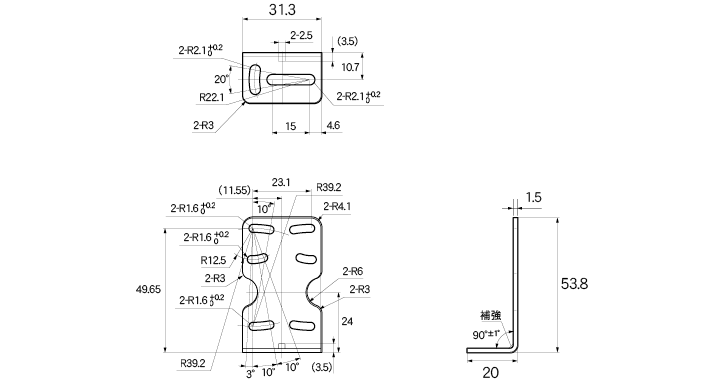

取付金具
BEF-WK-190(付属)

コネクタケーブル(オプション)
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
