C-MOSレーザセンサ
BGS-DLシリーズ

＜生産終了機種＞  >>代替機種

受光素子にC-MOS素子を採用
驚異の検出安定性を実現！！

  • C-MOSリニアイメージセンサ
  • 自動感度制御“SEN”機能
  • FGSモード搭載
「BGS-DLシリーズ」生産終了のご案内

入出力回路図

NPN出力タイプ
PNP出力タイプ

※背景がありFGS機能を使用する場合は、ライトONでワーク検出時OFF、ダークONで検出時ONとなります。

コネクタ式
  • 接続について
  • ■ 外部入力をご使用にならない時はリード線を切断し個別に絶縁テープを巻くなどして、他の端子と接続しないようにしてください。
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。
  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

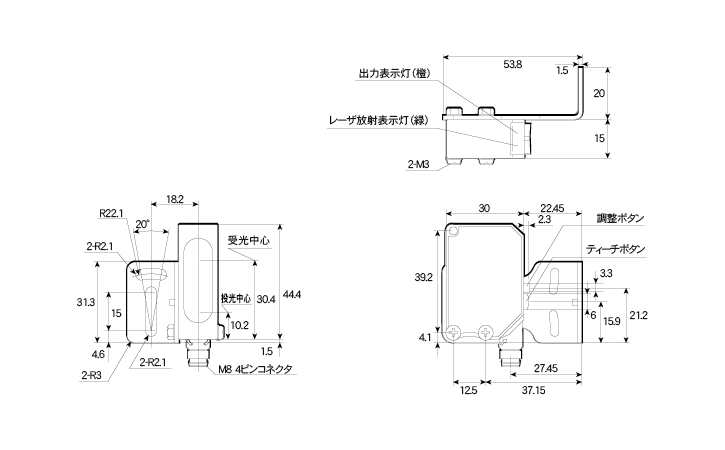

外形寸法図

単位：mm


本　体
コード式

コネクタ式

（単位：mm）

取付金具装着図
コード式

コネクタ式

取付金具
BEF-WK-190（付属）

コネクタケーブル（オプション）
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
