フリー電源BGSセンサ
BGS-2Vシリーズ

BGS型のスタンダード
BGS-Vシリーズがリニューアル

  • デュアルレンズが長距離検出を実現
  • 検出距離max.1m
  • 電源を選ばないフリー電源タイプあり

入出力回路図

NPN出力タイプ(DC電源タイプ)
PNP出力タイプ(DC電源タイプ)

フリー電源タイプ
DC電源コネクタ式
  • 接続について
  • ■ 使用しないリード線は切断し、個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約150ms)の過渡状態でのご使用は避けてください。

外形寸法図

単位:mm


本 体
コード式

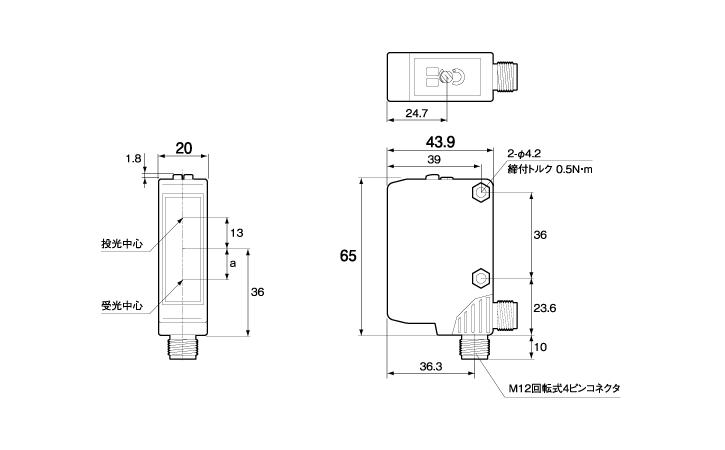

コネクタ式
  BGS-2V30□ BGS-2V50□ BGS-2V100□
a 12.6 13 13.6

コネクタケーブル(オプション)
YF2A14-020VB3XLEAX
YF8U14

取付金具装着図
コード式

コネクタ式

取付金具(付属)
BEF-W250
