センサ調整方法

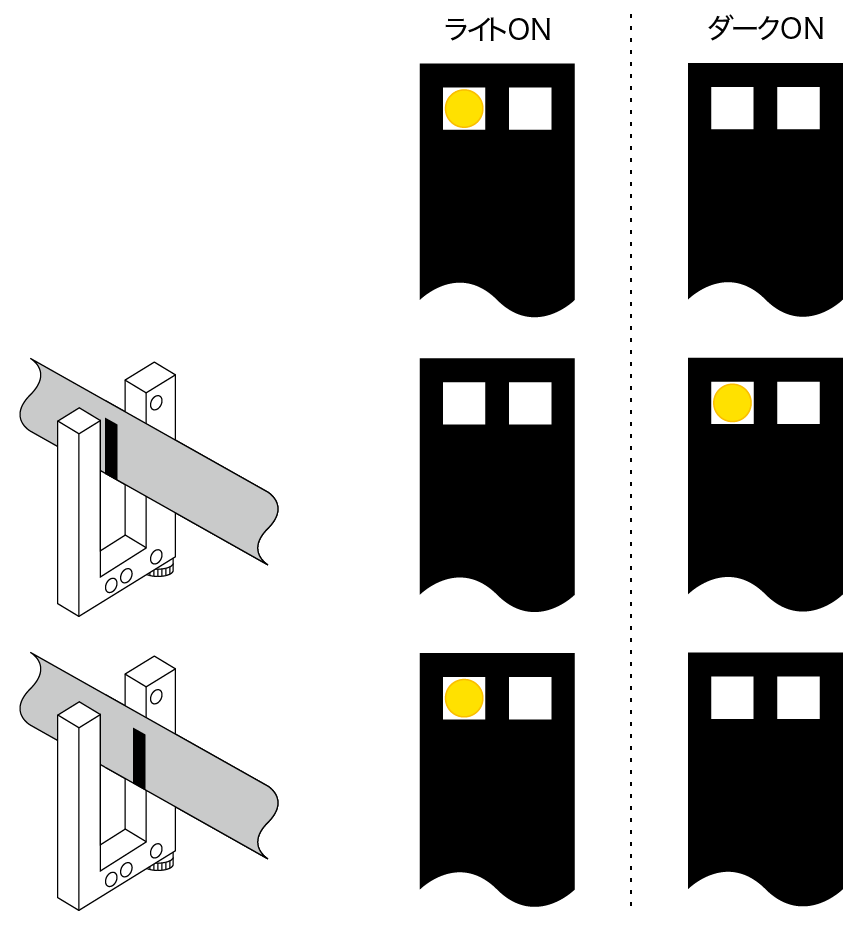

マニュアルボタン式
出力モードがライトONでの説明です。ダークONの場合は、表示灯が反転します。
-
1.電源を投入すると黄色LEDが点灯します。
（点灯しない場合は、受光量が低すぎる状態に感度が調整されていますので、センサ上面の「＋」ボタンを黄色LEDが点灯するまで押し続けてください。）
-
2.光軸上にマーク（検出物体）を設置します→黄色LEDが消灯します。
（消灯しない場合は、受光量が高すぎる状態に感度が調整されていますので、「－」ボタンを黄色LEDが消灯するまで押し続けてください。）
-
3.マーク（検出物体）を光軸から外します→黄色LEDが再点灯します。
（再点灯しない場合は、「＋」「－」ボタンを押して微調整してください。）
-
4.動作を確認して調整終了です。
※ライトON/ダークONを切り換えるには、「＋」「－」ボタン両方を6秒以上押すと反転します。
※ボタン操作のロックは「＋」「－」ボタン両方を約3秒押します（解除も同様です）。ロック中は、赤色LEDが点灯し、ロック状態であることを表示します。

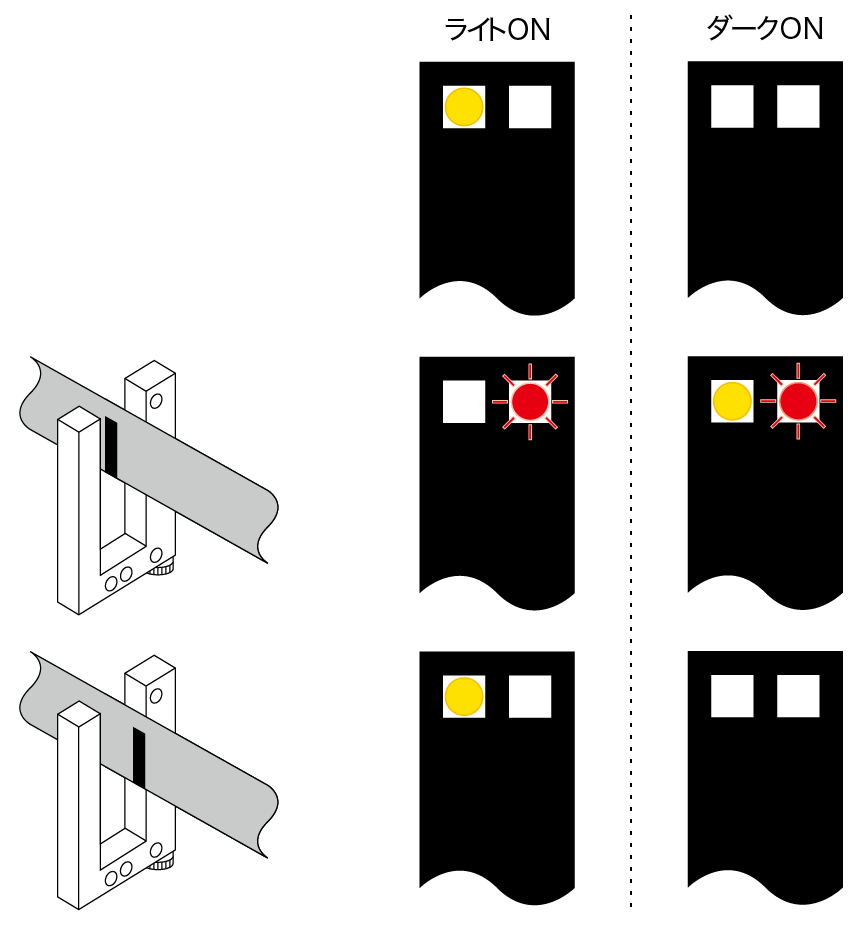

ティーチング＋マニュアルボタン式
出力モードがライトONでの説明です。ダークONの場合は、表示灯が反転します。
-
1.電源を投入すると黄色LEDが点灯します。
-
2.光軸上にマーク（検出物体）を設置し、「＋」「－」ボタンの両方を約1秒押します→赤色LEDが点滅します。
-
3.マーク（検出物体）を光軸から外し「－」ボタンを1秒以上押します→赤色LEDが消灯します。「＋」「－」ボタンで（消灯しない場合は、再度「2.」からティーチングをやりなおしてください。）
-
4.動作を確認して調整終了です。必要に応じて「＋」「－」ボタンで感度を微調整してください。
※ライトON/ダークONを切り換えるには、「＋」「－」ボタン両方を6秒以上押すと反転します。
※ボタン操作のロックは「＋」「－」ボタン両方を約3秒押します（解除も同様です）。ロック中は、赤色LEDが点灯し、ロック状態であることを表示します。
