アンプ内蔵センサ フリー電源・コードタイプ
V2シリーズ リニューアル前タイプ

＜生産終了機種＞  >>代替機種

大型レンズ搭載で長距離検出

  • 光源に赤色LEDを採用し、長距離でも光軸調整が容易
  • フリー電源タイプとDC電源タイプ
  • 使いやすさの新提案

入出力回路図

NPN出力タイプ（DC電源型）
透過型投光器
  • ※投光停止入力はDC電源型にのみ装備
  • ※フリー電源型は茶線と青線にAC24～240V/DC12～240Vを加えてください。（無極性）

フリー電源型
コネクタ式
  • 接続について
  • ■ 白色リード線を非接続または＋Vに接続するとライトONモード、0Vに接続するとダークONモードになります（NPNの場合）。非接続でご使用の場合は切断し、個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。

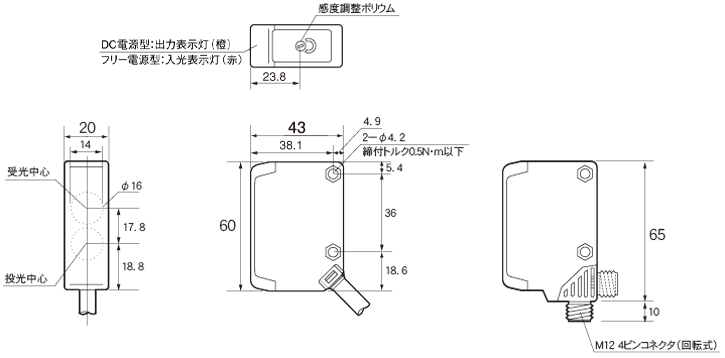

外形寸法図

単位：mm


本　体
透過型
  • コード式
  • コネクタ式

回帰反射型
  • コード式
  • コネクタ式

取付金具装着図

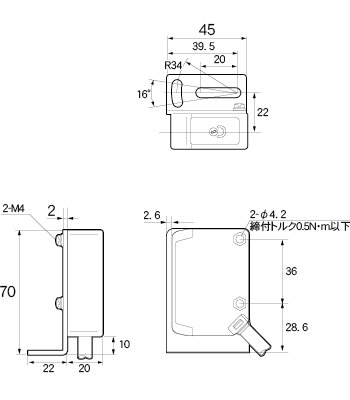

コード式

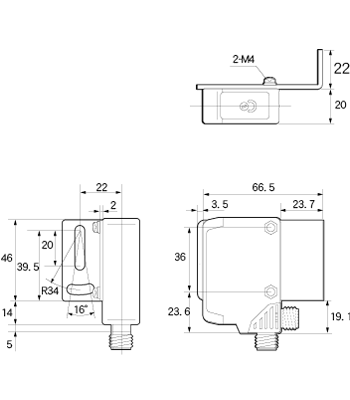

コネクタ式

保護金具（オプション）

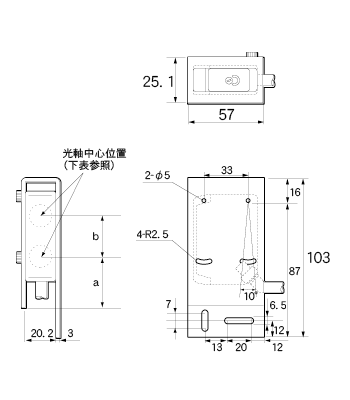

LV2-S01

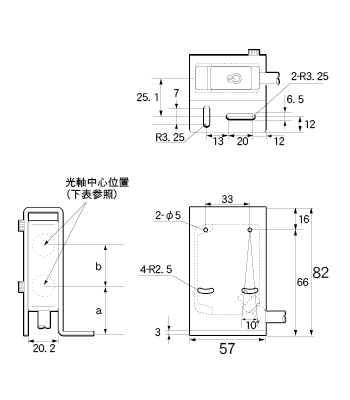

LV2-S02
V2T-2000 V2R-800
a（受光部） － 30.4mm
b（投光部） 55.4mm 17.4mm

取付金具
BEF-W250（製品に付属）

反射ミラー
V-61：標準型反射ミラー（回帰反射型に付属）
V-42：小型反射ミラー（オプション）

コネクタケーブル（オプション）
YF2A14-020VB3XLEAX
YF8U14
