出力回路図

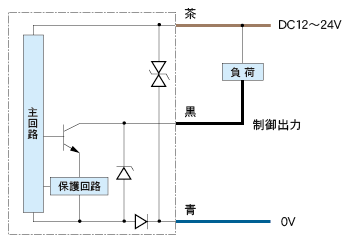

NPN出力タイプ

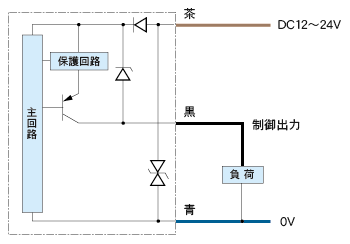

PNP出力タイプ

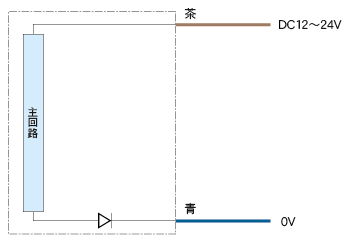

透過型投光器
- 注意事項
- ■電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地し
てください。
- ■センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の
原因となる場合がありますので、別配線としてください。
- ■電源投入時（約100ms）の過渡状態でのご使用は避けてください。
外形寸法図
単位：mm
フラットONタイプ
透過型投光器
透過型受光器

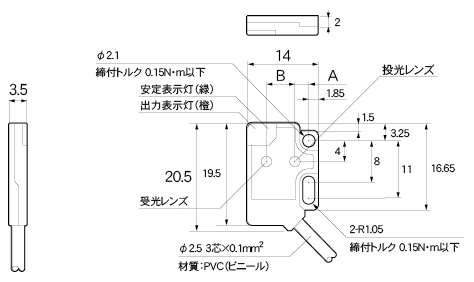

拡散反射型・限定反射型
|
拡散反射 |
限定反射 |
| 長距離 |
中距離 |
短距離 |
| A |
2.75 |
3.25 |
3.45 |
3.65 |
| B |
5.7 |
5.0 |
4.6 |
4.2 |
サイドONタイプ
透過型投光器
透過型受光器

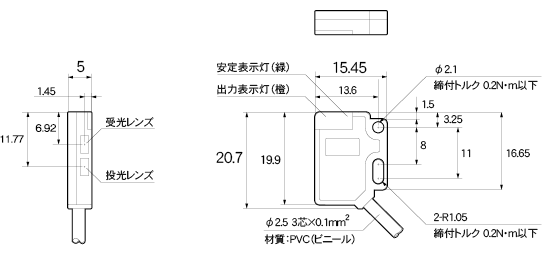

拡散反射型・限定反射型
スリット（透過型用 フラットON ET-500□□専用）
BL-W2F-1.5
BL-W2F-1
