アンプ内蔵センサ 円柱タイプ
C2シリーズ

M18円柱型光電センサの新基準

  • 全機種メタルハウジングと
    樹脂ハウジングをラインナップ
  • 長距離検出、透過型20m
    (円柱型光電センサとして。2010年6月当社調べ。)
  • 見やすい背面表示灯

入出力回路図

NPN出力タイプ
■ 透過型投光器

コネクタ式
  • 接続について
  • ■ 使用しないリード線は切断し、個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。
    ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
    ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
    ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

外形寸法図

単位:mm


本体
■メタルハウジング

■樹脂ハウジング

コネクタケーブル(オプション)

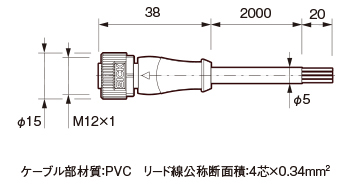

YF2A14-020VB3XLEAX
YF2A14-020VB3XLEAX
反射ミラー
V-61:標準型反射ミラー(回帰反射型に付属)
