アンプ内蔵センサ 新円柱タイプ
Cシリーズ

<生産終了機種>  >>代替機種

海外汎用形状の
M18円柱型光電センサ

  • 長距離検出、透過型15m
  • 内部樹脂充填仕様
  • NPN/PNP出力、コネクタタイプ有り

入出力回路図

NPN出力タイプ
PNP出力タイプ

透過型投光器
コネクタ式
  • 接続について
  • ■ 白色リード線を非接続または+Vに接続するとライトONモード、0Vに接続するとダークONモードになります(NPNの場合)。非接続でご使用の場合は切断し、個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。

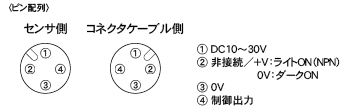

  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■電源投入時(約100ms)の過渡状態でのご使用は避けてください。

外形寸法図

単位:mm


本体
■コード式

■コネクタ式

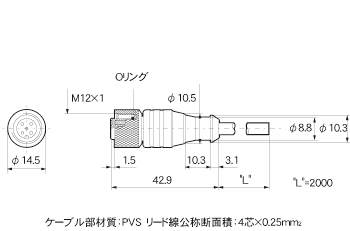

コネクタケーブル(オプション)
DOL-1204-G02M

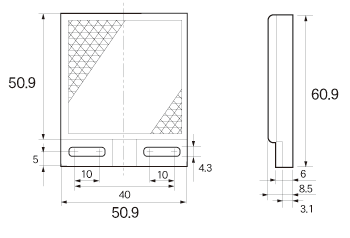

反射ミラー
V-61:標準型反射ミラー(回帰反射型に付属)
