超小型レーザ距離センサ
TOF-DLシリーズ

デジタルパネル搭載の
コンパクトTOFセンサ

  •  IO-Linkタイプを追加
  • アナログ出力タイプと制御出力×3出力タイプも
    ラインアップ
  • TOF（Time-Of-Flight）方式の採用により
    安定した検出が可能

入出力回路図

アナログ出力タイプ NPN設定時
アナログ出力タイプ PNP設定時
3出力タイプ NPN設定時
3出力タイプ PNP設定時
M12コネクタ中継式 ピンNo
  • ■ ①から⑤は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約300ms）の過渡状態でのご使用は避けてください。

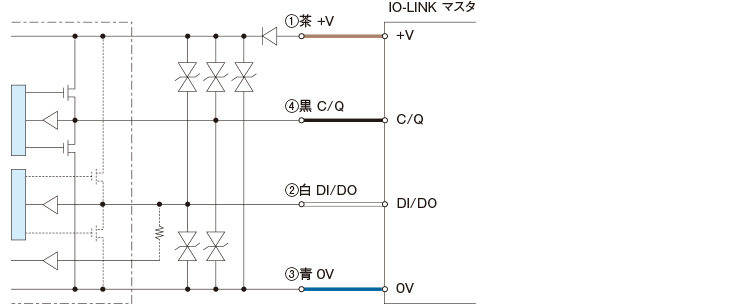

IO-Linkタイプ　IO-Linkモード

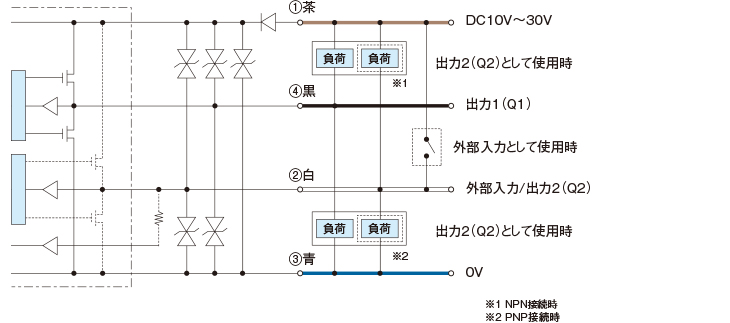

IO-Linkタイプ　SIOモード（スタンダードI/Oモード）プッシュプル/PNP設定時
IO-Linkタイプ　SIOモード（スタンダードI/O モード）NPN設定時
M8コネクタ式 ピンNo
  • ■ ①から⑤は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約300ms）の過渡状態でのご使用は避けてください。


外形寸法図

単位：mm


本　体
コード式

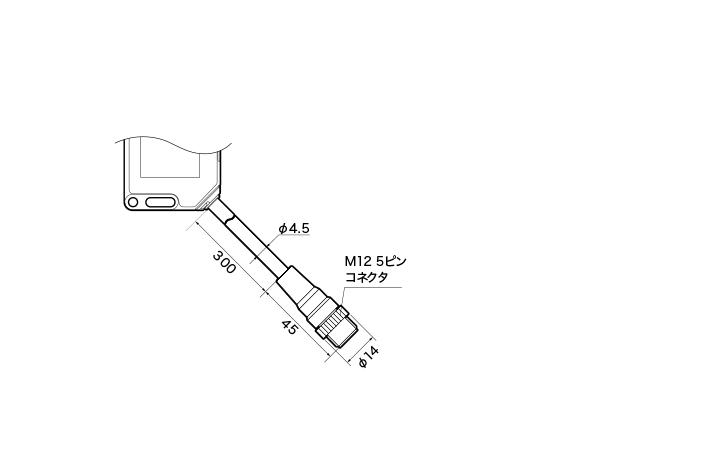

M12コネクタ中継式

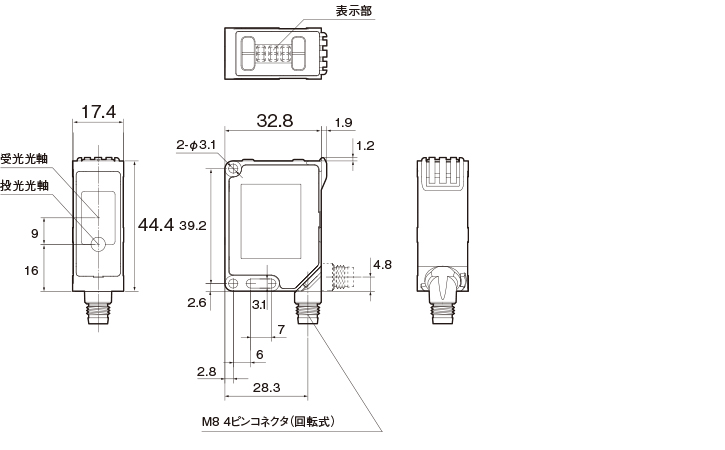

M8コネクタ式

取付金具付

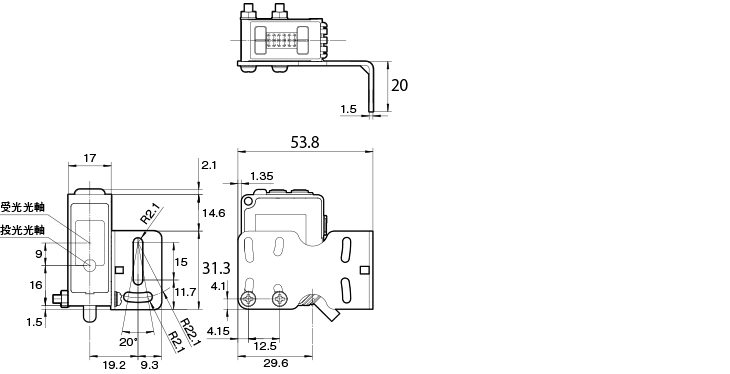

コード式、M12コネクタ中継式
床面取付時

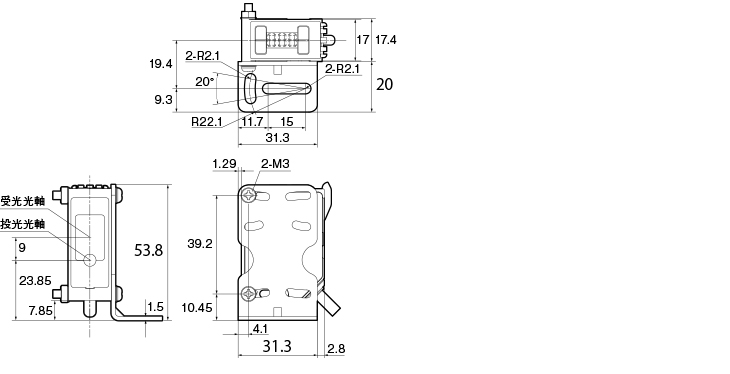

コード式、M12コネクタ中継式
壁面取付時

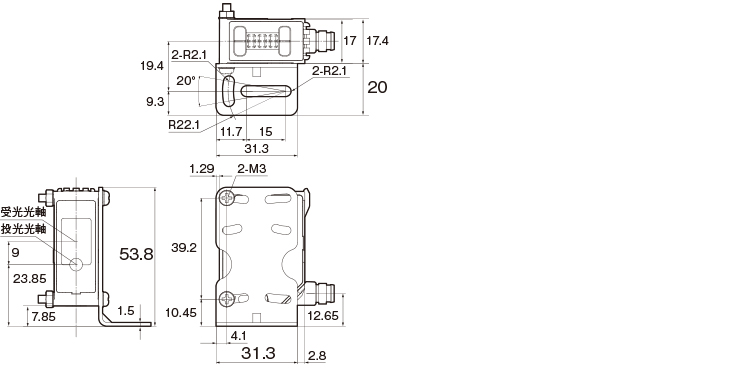

M8コネクタ式
壁面取付時

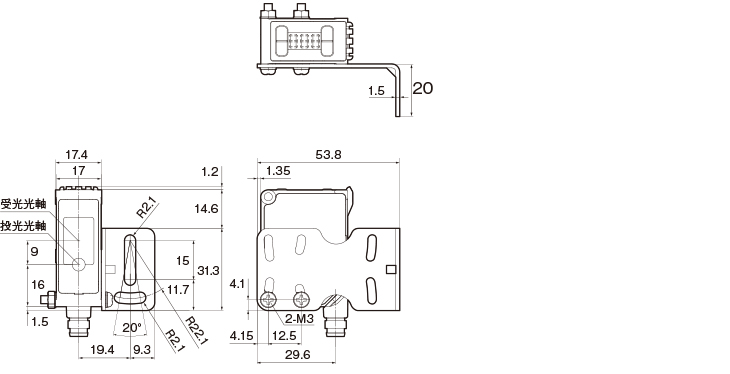

M8コネクタ式
壁面取付時

コネクタケーブル
YF2A15-020VB5XLEAX
YF2A15

M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
