コンパクトレーザ変位センサ
CD22シリーズ

クラス最小 変位センサ

※繰返精度1μmクラスの表示器搭載機において。
　2015年11月当社調べ。

  • アンプ内蔵＆デジタル4桁表示
  • ハイエンド機並みの高度な機能
  • 各種通信ユニットに接続可能なアンプユニットを用意

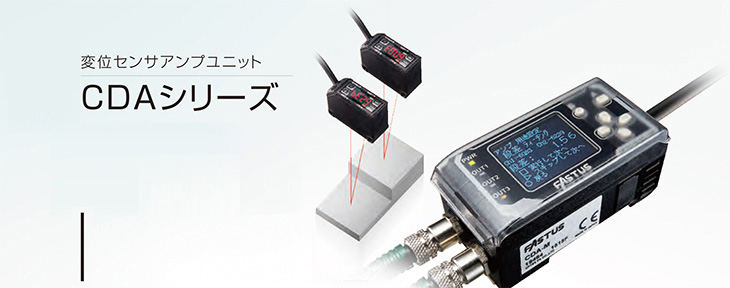

変位センサアンプユニット CDAシリーズ
有機ELディスプレイを搭載し、
鮮明な日本語・英語表記を実現。
CD22シリーズを2台使った演算や
CC-Link通信が可能な外部アンプです。

 特徴説明ムービー

movie

演算機能

CDAシリーズにCD22シリーズを2台まで接続可能。
厚み測定と段差測定の高速演算が
アンプユニット1台で可能です。

cda_prd_01

通信機能

CDAシリーズを通信ユニットUC1シリーズやIO-LinkゲートウェイUC2-IOLに接続することで、各種ネットワークに接続可能です。
CC-Linkネットワーク
CC-Link通信ユニットのUC1-CL11なら、三菱電機のiQ Sensor Solution（iQSS）に対応。エンジニアリングソフトGX Works2/Works3でCC-Link上のセンサの操作が可能になります。
cda_iqss_cap
・機種情報や接続台数を自動検出
・センサの設定値の読出しや書込み、
   モニタ、バックアップが可能

CDAシステム構成


システム構成

仕様

種　類 親機 子機 親機
型　式 CDA-M CDA-S CDA-DM2
センサヘッド
（CD22シリーズ）		 接続台数 最大2台
接続形態 アンプ側：M8 4ピンコネクタ
通信方式 RS-485準拠（最大総ケーブル長：10m）
定格 電源電圧 DC12〜24V±10%
リップル（P-P）10%含む		 親機またはUC1シリーズから供給※ DC12〜24V±10%
リップル（P-P）10%含む
消費電流 100mA以下（12V時） 100mA以下（12V時） 120mA以下（12V時）
表示 ドットマトリックス表示 有機ELパネル 128×96ピクセル
表示灯 電源表示：赤/緑　　出力表示：橙
アナログ出力 出力点数 1系統 1系統 2系統
種類 4～20ｍA
負荷インピーダンス：300Ω以下		 4～20ｍA
負荷インピーダンス：300Ω以下		 4～20ｍA,
負荷インピーダンス：300Ω以下
0～10V,
出力インピーダンス：100Ω
（機能内切換）
制御出力 出力点数 3系統 3系統 2系統
種類 NPN/PNP オープンコレクタ（機能内切換）
Max.100mA/DC30V　残留電圧：1.8V以下
外部入力 2系統 2系統 1系統
接続形態 コード式：ケーブル2m φ5.8mm
最小曲げ半径　固定時：ケーブル直径×4
耐環境性 使用周囲温度/湿度 -20～+50℃ / 35～85%RH（氷結・結露なきこと）
保管温度/湿度 -20～+60℃ / 35～85%RH（氷結・結露なきこと）
耐振動 10～55Hz　複振幅1.5mm　X,Y,Z各方向2時間
耐衝撃 約50G（500m/s²）　X,Y,Z各方向3回
保護回路 逆接続保護、過電流保護
保護等級 IP50
適用法令 EMC EMC指令（2014/30/EU）
環境 RoHS指令（2011/65/EU）、中国RoHS（令第32号）
適用規格 EN 60947-5-7
材 質 ポリカーボネート
質 量 170g

※CD22シリーズの電源電圧として、ケーブルの電源線(茶、青)にDC12～24Vを供給してください。　
