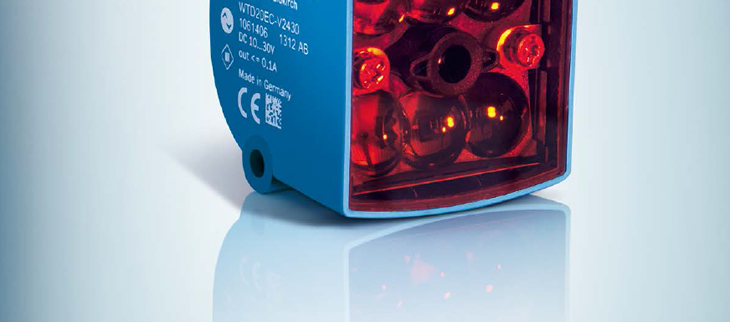

隙間や段差等のギャップを検出
従来の光電センサでは、お菓⼦の個装箱や飲料パック等が隙間なく搬送されると、ワークを1つ1つ個々に検出するのは困難でした。
ギャップ検出センサDeltaPacなら、隙間なく搬送されるワークでも個々に検出することができ、また新聞・雑誌等の印刷物のように重なって搬送されるラインでも、ワークごとに出⼒することが可能です。
DeltaPacは、4連投光LEDや6個の受光部からなる特殊な光学系、および独自の検出アルゴリズムにより、今まで検出できなかった隙間や重なりといった”ギャップ”の安定検出を実現しました。
特長
●設定や調整は⼀切不要
●ワークの色・柄や背景の影響に強いBGS機能内蔵（背景までの距離：≧60mm）
●コンパクトデザイン：42×42×45mm（W×H×D）

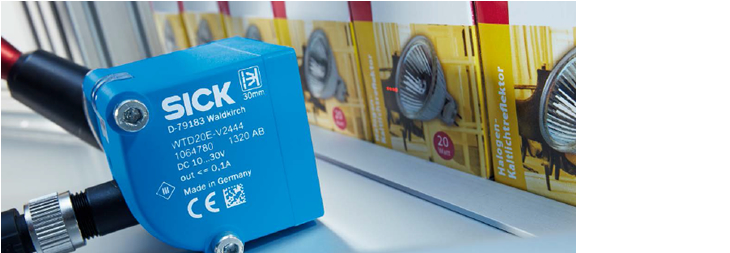

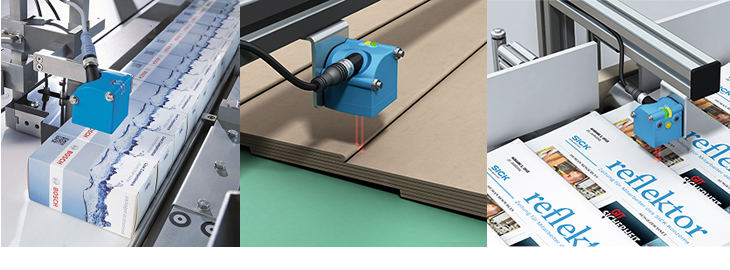

隙間なく搬送される箱でも1箱ごとに出力
トリガ用センサとして使用すれば、インクジェットプリンタの印字漏れの防⽌や印字検査カメラの検査漏れの防⽌が可能

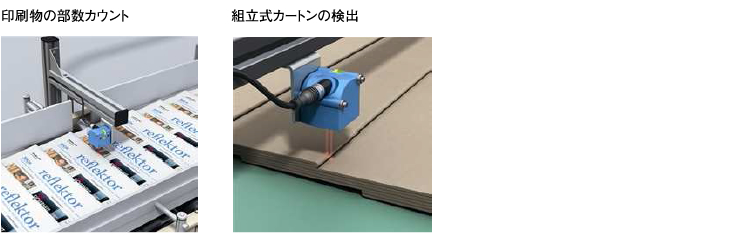

段差検出のアプリケーション
仕様
| 型式 |
WTD20E-W1145 |
| 検出距離 |
30±2mm |
| 背景を検出しない距離 |
≧60mm |
| 投光光源 |
赤色4連LED, 波⻑635nm |
| スポット径 |
Φ1mm×4個 |
| 最小検出ワーク幅 |
≧10mm |
| 電源電圧 |
DC10〜30V |
| 消費電流 |
≦70mA（DC24V時）
≦160mA（DC10V時） |
| 制御出⼒（2出⼒） |
NPNトランジスタ無接点, Max.100mA
Q1︓出⼒1, Q2︓出⼒2 |
| 出⼒モード |
ワーク検出時ON, ギャップ検出時OFF |
| ONディレイ(出⼒1&2) |
≦80ms |
| OFFディレイ時間(出⼒1) |
≦80ms |
| パルス幅(出⼒2) |
≦20ms
|
| ワークの搬送速度 |
≦0.6m/s |
| 検出能⼒ |
40,000個/h |
| 接続方式 |
コード式︓ケーブル⻑2m, Φ5.1
|
| 保護構造 |
IP67
|
| 使用周囲温度 |
-40〜+55℃
|
| 材質 |
プラスチック（ベイブレンド） |
| 質量 |
約130g（コード含まず） |

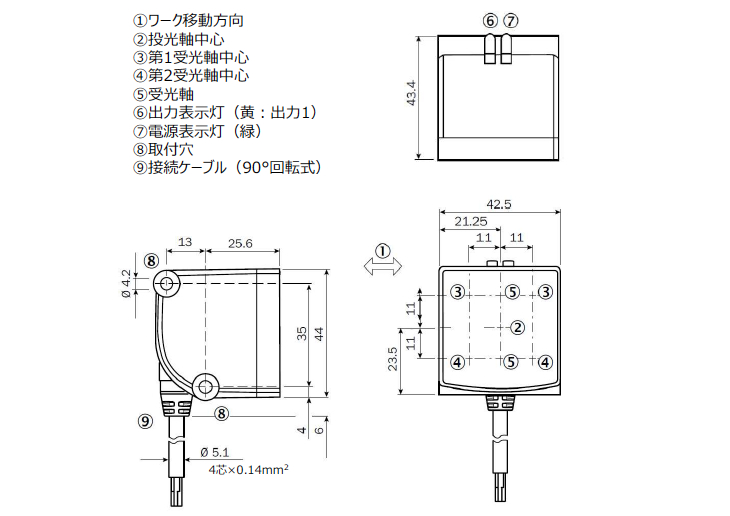

外形寸法図

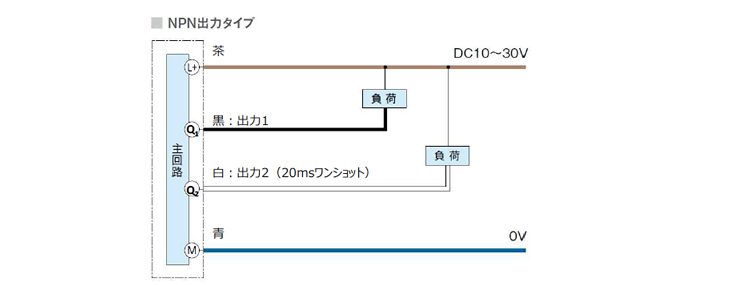

接続図
