| タイプ | 拡散反射型 | 回帰反射型 | |||
|---|---|---|---|---|---|
| 接続形態 | 2mコード式 | M12コネクタ式 | 2mコード式 | M12コネクタ式 | |
| 型式 | 1出力 | TOF-3V300N1 | TOF-3V300CN1 | - | - |
| 2出力 | TOF-3V300N | TOF-3V300CN | TOF-3V2000N | TOF-3V2000CN | |
| 定格 | 電源電圧 | DC10～30V リップル（p-p）10% 含む | |||
| 消費電流 | 70mA 以下 | ||||
| 検出距離 | 0～3000mm（反射率90%白紙） 応差15%以下では300～3000mm | 0～20m（V-61使用時） 応差10%以下では1～20m |
|||
| 光源 | 赤色半導体レーザ 波長：650nm 最大出力：5mW | ||||
| レーザクラス | IEC / JIS：CLASS1レーザ FDA：CLASSⅠ | ||||
| スポット径 | 約φ12mm / 距離3mにて | 約φ50mm / 距離20mにて | |||
| 投光ビーム広がり | ±0.5（°±9mrad）以下 | ||||
| 応差距離 | 15%以下：300～1500mm 6%以下：1500～3000mm | 10%以下：1～4m 3%以下：4～20m |
|||
| 応答時間 | 0.5ms | 2ms | |||
| 出力モード | ライトON / ダークON スイッチ切替 | ||||
| 表示灯 | 出力表示（橙） / 安定表示（緑） | ||||
| 感度調整 | 4回転ボリウム | 12回転ボリウム | |||

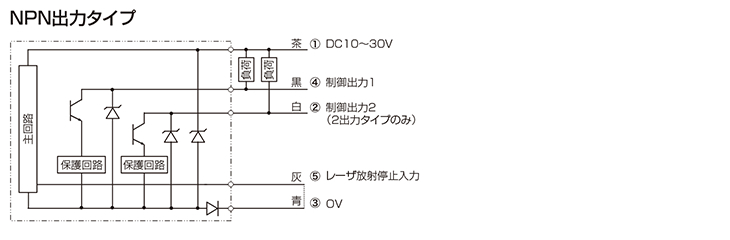

| 制御出力 | NPNタイプオープンコレクタ Max.100mA / DC30V | ||||
| 外部入力 | レーザ放射停止入力 | ||||
| 保護回路 | 逆接続保護、過電流保護 | ||||
| 適用法令 | EMC指令（2004 / 108 / EC） | ||||
| 適用規格 | EN 60947-5-2 | ||||
| 社内規格 | 耐ノイズ：Feilen Level 4クリア | ||||
| 耐環 境性 |
使用周囲温度/湿度 | -10～+50℃（氷結しないこと） / 35～85%RH（結露しないこと） | |||
| 保存周囲温度/湿度 | -40～+70℃ / 35～95%RH | ||||
| 使用周囲照度 | 太陽光：4,000ℓx以下（1mにおいて） 蛍光灯：3,000ℓx以下（1mにおいて） | ||||
| 耐振動 | 10～55Hz 複振幅1.5mm X, Y, Z 各方向 2時間 | ||||
| 耐衝撃 | 500m/s2 X, Y, Z 各方向 3回 | ||||
| 保護構造 | IEC規格 IP67 | ||||
| 材質 | ケース：ABS フロントカバー：PC | ||||
| 質量（コード含まず） | 約85g | ||||
| 付属品 | 取付金具 取付ねじ（M4×30mm） | 取付金具 取付ねじ（M4×30mm） 反射ミラー：V-61 |
|||
●屋外等での使用時は検出距離が短くなることがございます。
