多彩なフィールド
ネットワークに対応

業界初FPGAによるIO-Link通信処理と独自の設計で実現した、業界初の機能と性能。
現場に求められる真のニーズをカタチにしたインターフェースとコンパクトボディ。
新たなスタンダードとなるIO-Linkマスタが、ここにあります。

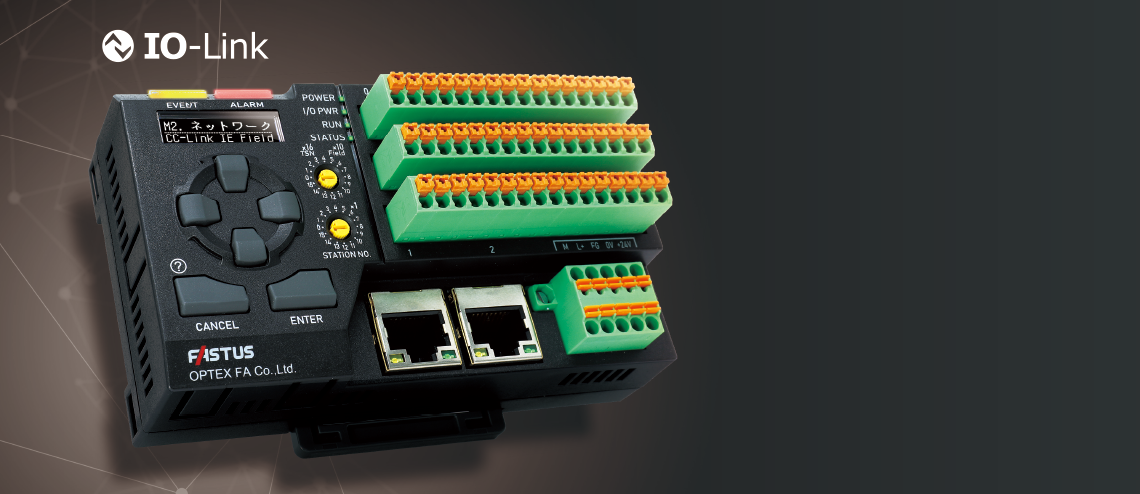

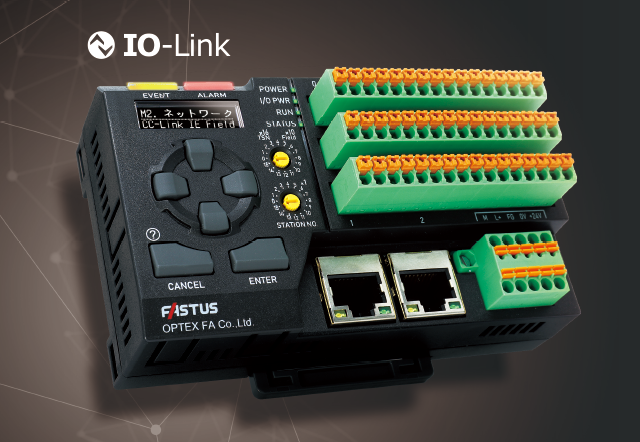

  • IO-Linkマスタ
  • URシリーズ

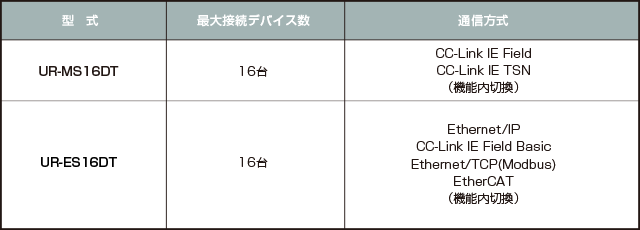

  • 対応フィールドネットワーク

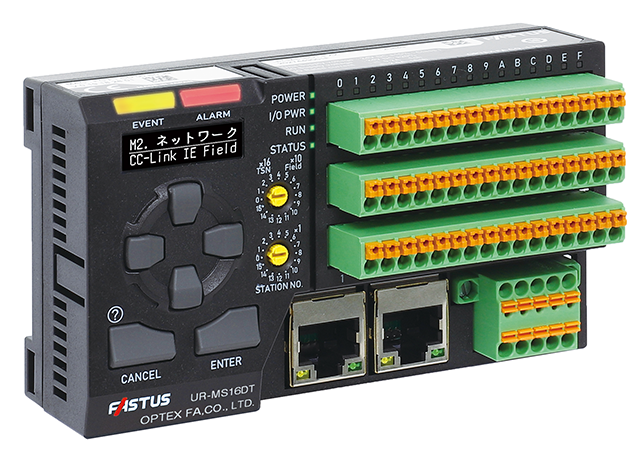

  • UR-MS16DT
  • UR-ME16DT(e-CONタイプ)
  • 対応フィールドネットワーク

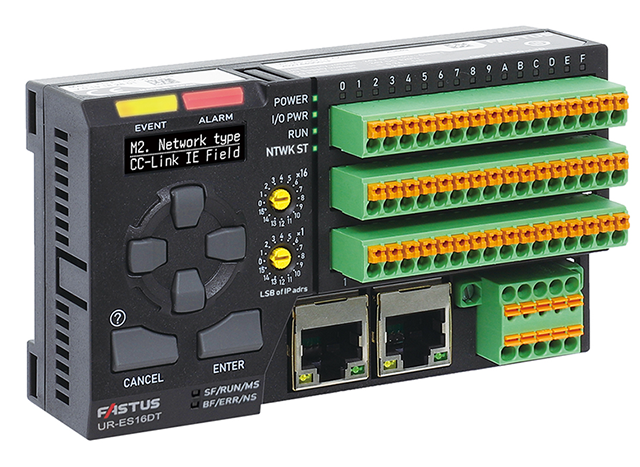

  • UR-ES16DT
  • UR-EE16DT(e-CONタイプ)
製品詳細

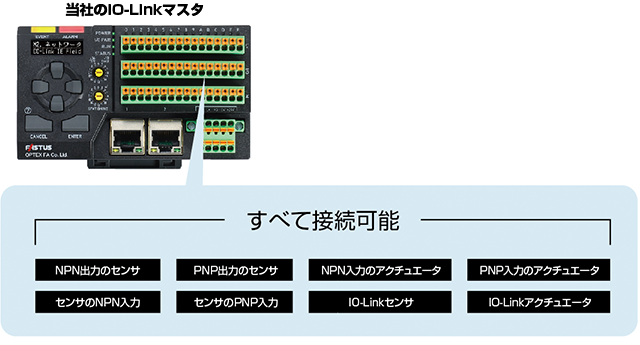

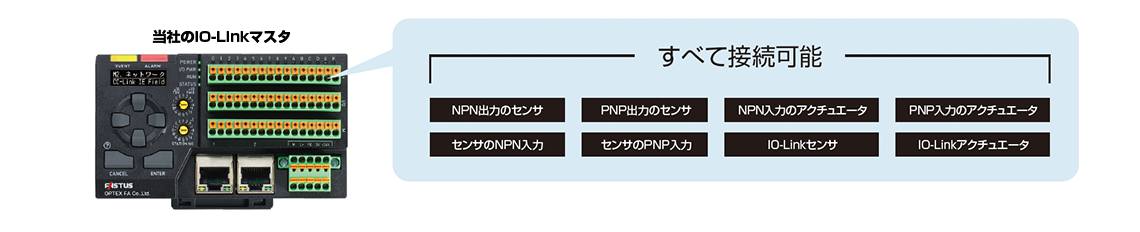

  • 業界初※NPN/PNP機器の混在接続を1台で実現
  • IO-Linkはもちろんのこと、NPN/PNP入出力機器もこの1台にまとめて接続可能です。
    さらに接続機器の個別設定（IO-Link/NPN入出力/PNP入出力）はチャンネルごとに行えます。

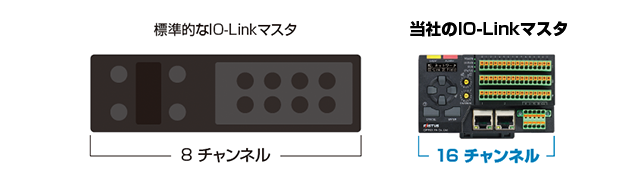

  • 業界最多※16チャンネル搭載
  • 標準的なIO-Linkマスタに比べ2倍以上のI/Oデバイスと接続が可能。
    コスト・スペースの削減に貢献します。

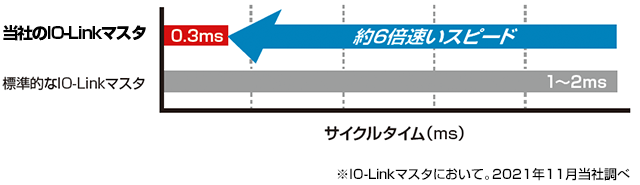

  • 業界最速※最小サイクルタイム0.3msを実現
  • IO-Link最小サイクルタイムは、業界最速※の0.3msと高速応答を実現。
    IO-Link通信の応答時間の課題を解決しました。
  • クラス最小※手のひらサイズを実現
  • 標準的なIO-Linkマスタ（８チャンネル）の約１/２サイズ（W110×D31.4×H63mｍ）を実現。
    さらに、チャンネル数は倍となるため、装置内の省スペース化に貢献します。
    ※表示・操作部を搭載したIO-Linkマスタにおいて。 2023年12月当社調べ

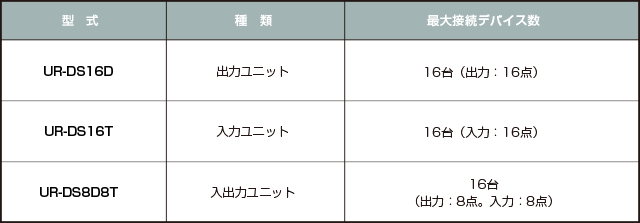

  • 【IO-Link 拡張ユニット】
  • IO-LinkマスタのNPN/PNP接続を拡張できるユニット

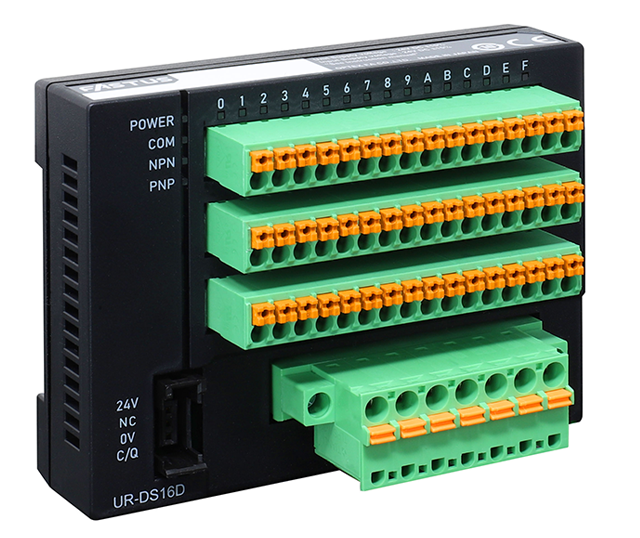

  • IO-Link 拡張ユニット

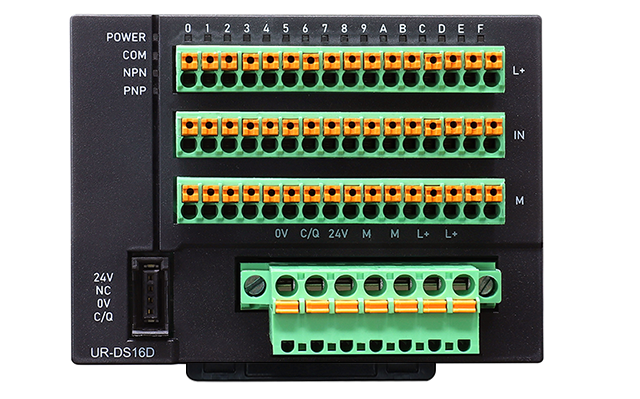

    デジタル I/O (入力16点)
  • UR-DS16D
  • IO-Link 拡張ユニット
    デジタル I/O (出力16点)
  • UR-DS16T
  • IO-Link 拡張ユニット

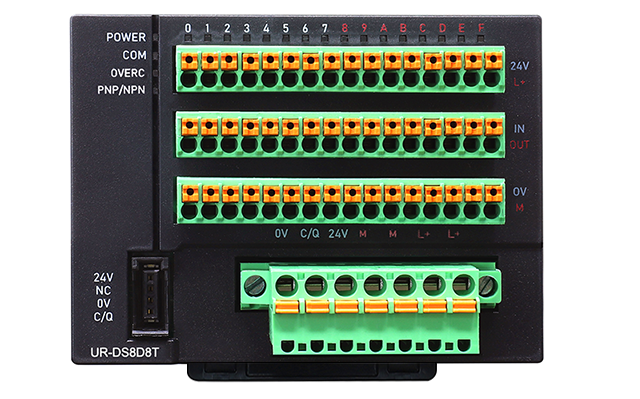

    デジタル I/O (入力8点, 出力8点)
  • UR-DS8D8T
  • IO-Link 拡張ユニット
    アナログ I/O (入力4CH)
  • UR-DS4AD
  • IO-Link 拡張ユニット
    アナログ I/O (出力4CH)
  • UR-DS4DA
製品詳細

 対応センサラインアップ

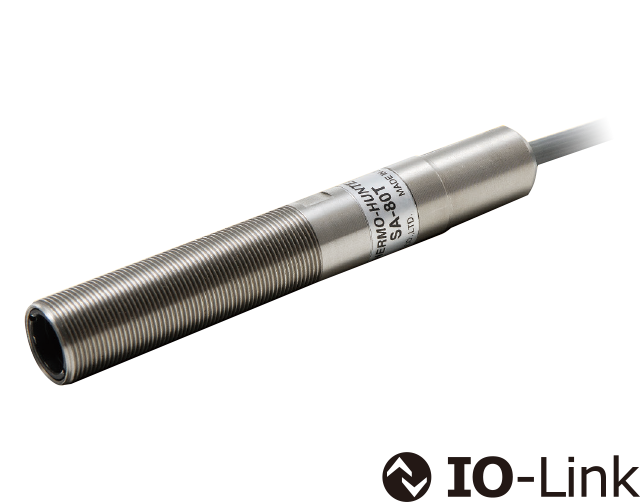

非接触温度計 シリンダタイプ

SA80シリーズ

● 測定値をデジタル値そのまま取得
● アナログ入力削減

IO-Link バージョン 1.1
伝達速度 COM3 (230.4kbps)
プロセス
データ		 サイクルタイム※ 3.0 ms
入力 : 4バイト
→IO-Linkマスタ		 ・測定温度データ (符号付き16ビット)
・アラームビット
出力 : 0 バイト なし
デバイスデータ ・放射率
・アラームしきい値
・稼働時間
・メンテナンス予測 等
※当社IO-LinkマスタURシリーズと当該デバイス間のサイクルタイム
製品詳細

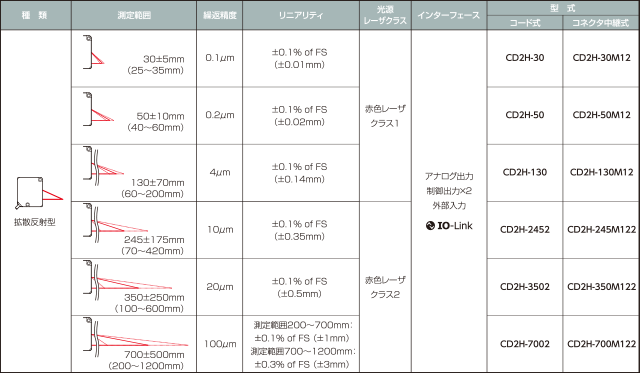

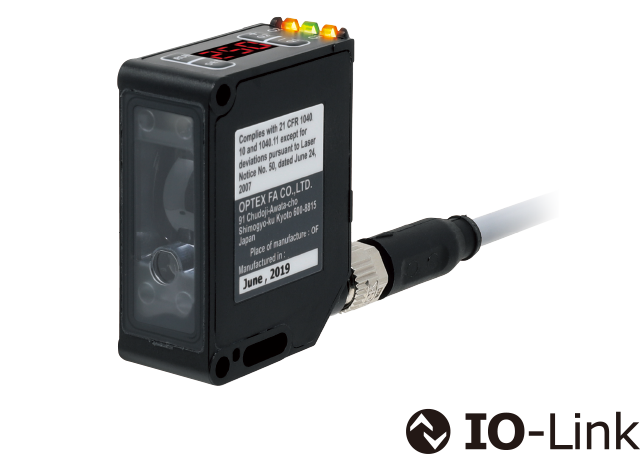

C-MOSレーザ変位センサ

CD2Hシリーズ

● 測定値をデジタル値そのまま取得
● アナログ変換によるロスが無く、精巧な測定が可能に

IO-Link バージョン 1.1
伝達速度 COM3 (230.4kbps)
プロセス
データ		 サイクルタイム※ 0.7 ms
入力 : 6バイト
→IO-Linkマスタ		 ・測定距離データ (符号付き32ビット)
・判定ビット
出力 : 0 バイト なし
デバイスデータ ・オフセット
・レーザーオフ
・移動平均回数
・しきい値
・稼働時間 等
※当社IO-LinkマスタURシリーズと当該デバイス間のサイクルタイム
製品詳細

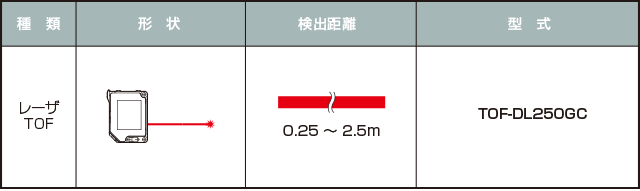

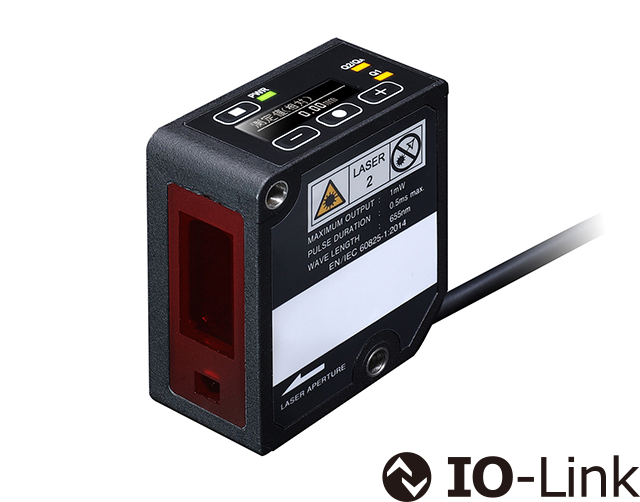

レーザ距離センサ

TOF-DL250GC

● 測定値をデジタル値そのまま取得
● アナログ入力削減

IO-Link バージョン 1.1
伝達速度 COM3 (230.4kbps)
プロセス
データ		 サイクルタイム※ 1.0 ms
入力 : 4バイト
→IO-Linkマスタ		 ・測定距離データ (符号なし16ビット)
・判定ビット
出力 : 0 バイト なし
デバイスデータ ・レーザーオフ
・しきい値
・稼働時間
・メンテナンス予測 等
※当社IO-LinkマスタURシリーズと当該デバイス間のサイクルタイム
製品詳細

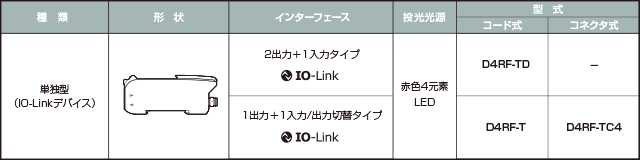

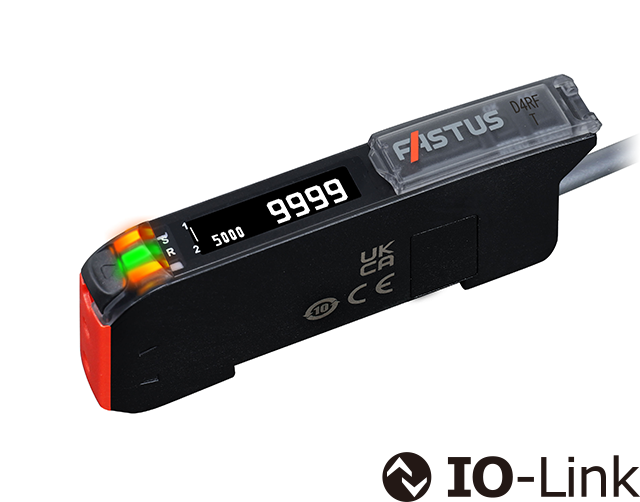

ファイバアンプ

D4RFシリーズ（単独型）

● 受光量低下からメンテナンス時期を予測通知

IO-Link バージョン 1.1
伝達速度 COM3 (230.4kbps)
プロセス
データ		 サイクルタイム※ 0.5 ms
入力 : 4バイト
→IO-Linkマスタ		 ・受光量データ (符号なし16ビット)
・判定ビット
出力 : 0 バイト なし
デバイスデータ ・LEDオフ
・しきい値
・稼働時間
・メンテナンス予測 等
※当社IO-LinkマスタURシリーズと当該デバイス間のサイクルタイム
製品詳細

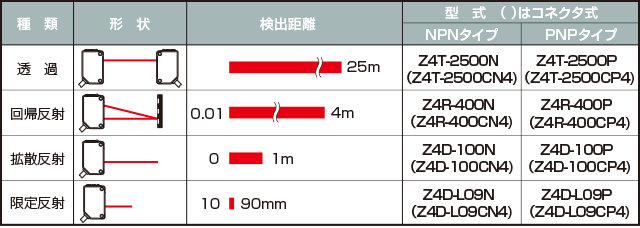

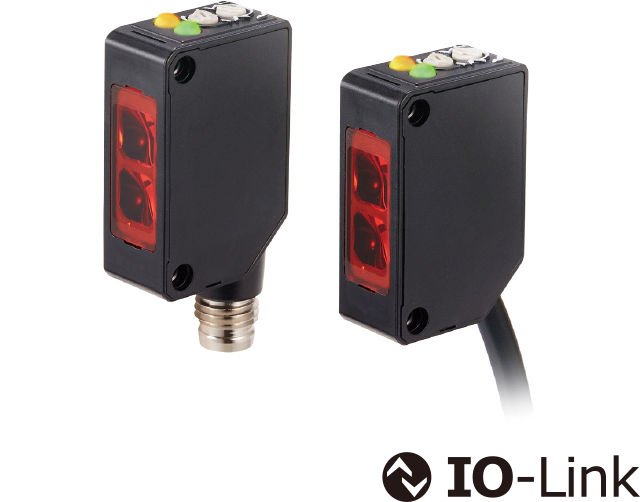

アンプ内蔵光電センサ

Z4/Z4Bシリーズ

● 受光量低下からメンテナンス時期を予測通知

IO-Link バージョン 1.1
伝達速度 COM3 (230.4kbps)
プロセス
データ		 サイクルタイム※ 0.5 ms
入力 : 2バイト
→IO-Linkマスタ		 ・受光量データ (符号なし15ビット)
・判定ビット
出力 : 0 バイト なし
デバイスデータ ・LEDオフ
・しきい値
・稼働時間
・メンテナンス予測 等
※当社IO-LinkマスタURシリーズと当該デバイス間のサイクルタイム
Z4Bシリーズ製品詳細 Z4シリーズ製品詳細

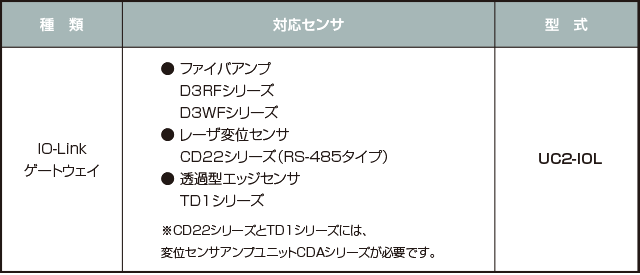

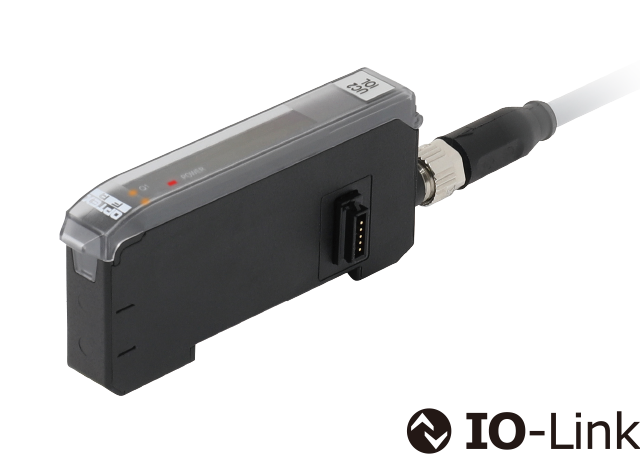

IO-Linkゲートウェイ

UC2-IOL

● 既存IO-Link非対応の当社センサを最大16デバイスまとめてIO-Link接続

IO-Link バージョン 1.1
伝達速度 COM3 (230.4kbps)
プロセス
データ		 サイクルタイム※ 2.2 ms
入力 : 32バイト
→IO-Linkマスタ		 ・各種接続機器のプロセスデータ
　最大16デバイス
出力 : 0 バイト なし
※当社IO-LinkマスタURシリーズと当該デバイス間のサイクルタイム
製品詳細

UC2-IOL接続機器

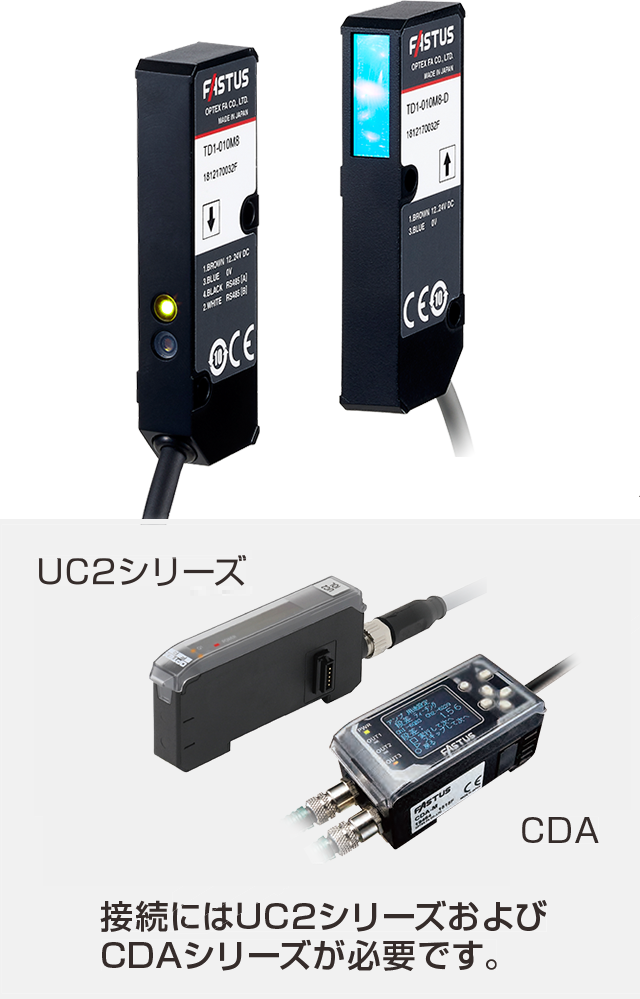

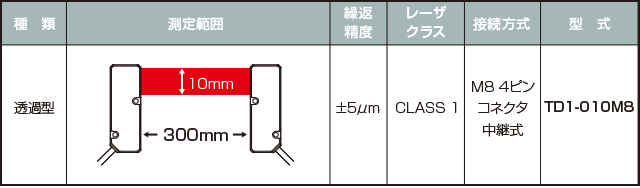

エッジ測定センサ

TD1シリーズ
● エッジ位置と幅・すき間の測定に
● 設置に便利な光軸調整機能
● コンパクト設計（W9.6×D21×H61mm）

※別途アンプCDAシリーズが必要

製品詳細

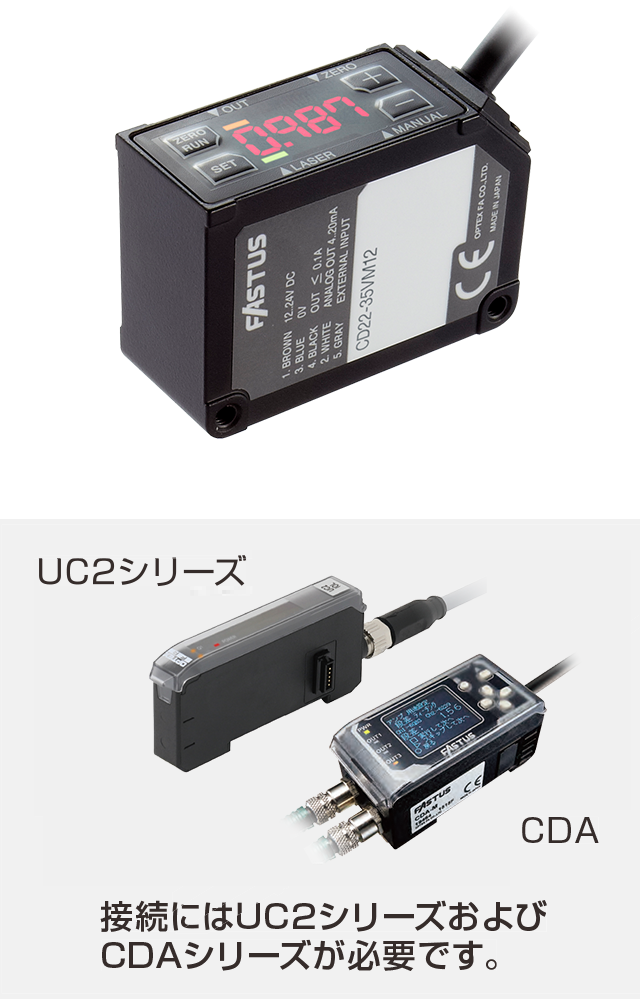

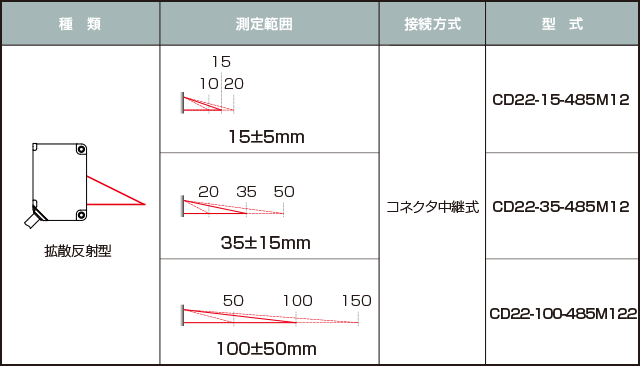

レーザ変位センサ

CD22シリーズ
● アンプ内蔵＆デジタル4桁表示
● ハイエンド機並みの高度な機能
● 各種通信ユニットに接続可能なアンプユニットを用意

※別途アンプCDAシリーズが必要

製品詳細

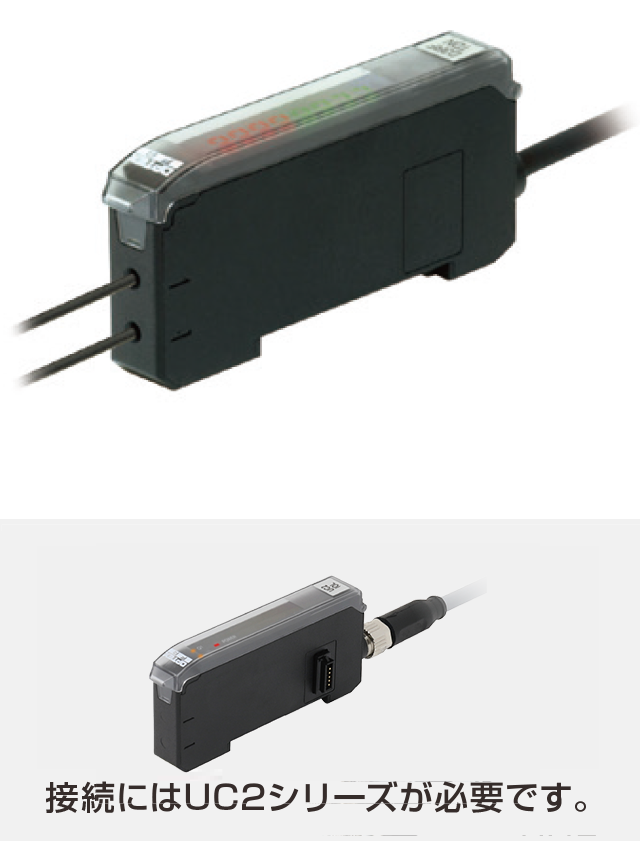

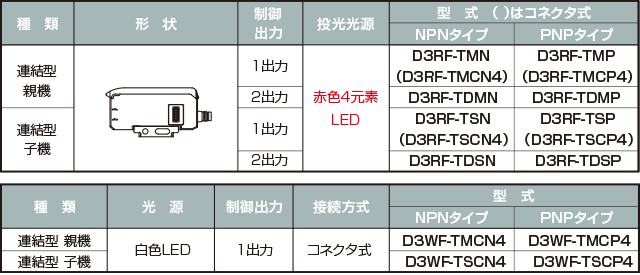

デジタルファイバアンプ

D3RF/D3WFシリーズ
● 世界最速の応答時間：D3RFシリーズ、色差判別：D3WFシリーズ
● 最速モードでも2台までの干渉防止機能に対応
● 変化がわかりやすい100%表示

※別途アンプCDAシリーズが必要

D3WFシリーズ製品詳細 D3RFシリーズ製品詳細

デジタルファイバアンプ

D4RFシリーズ（複数台連結使用時）
● 見やすい有機ELディスプレイ
● 一目で確認できるファイバサイン
● 視認性抜群の大型表示LED搭載



製品詳細
