樹脂成形品のショート検査

樹脂成形品のショート検査です。

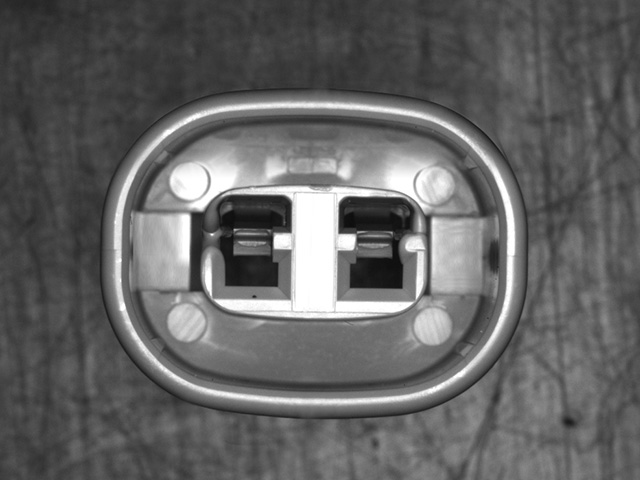

検査箇所である部品端面は通常段差なくフラットな形状、ショート発生時は表面に段差ができます。同軸照明では部品奥の底面部分からの正反射光が撮像できてしまうため、ショート部分のみを検査することは難しいです。

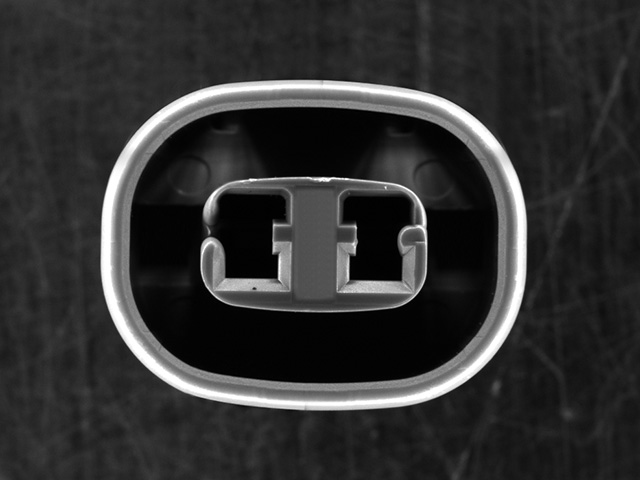

センシングリング照明OPRシリーズに、ローアングルアタッチメントを装着し、浅い角度から照射することで、コネクタ奥を光らせず、部品端面を白く撮像し、ショート検査が可能です。
