オールインワン画像センサ 簡単色面積タイプ
CVSE1-Rシリーズ

<生産終了機種>  >>代替機種

誰でも使える簡単操作の
色判別画像センサ

  • 簡単操作を極めたオールインワンセンサ
  • ばたつくラインの色判別・広視野なアプリケーションに最適
  • 検出色の分解能:15,000色

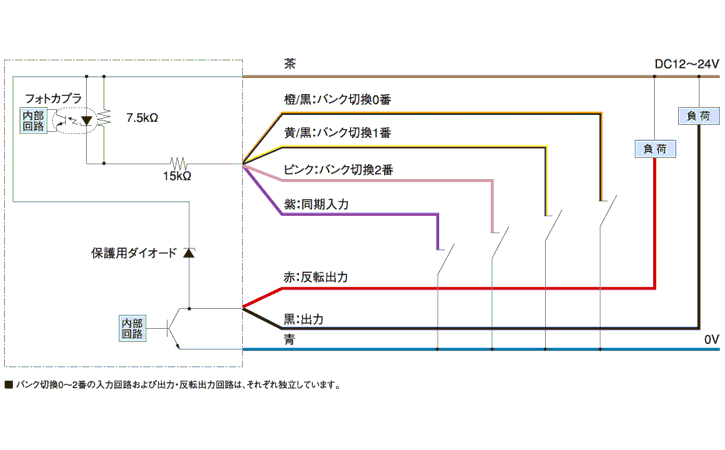

入出力回路図(NPN出力タイプ)

バンク切換入力とバンク番号(NPN出力タイプ)

バンク番号 バンク切換線の色と形状
橙/黒 黄/黒 ピンク
バンク切換0番 バンク切換1番 バンク切換2番
0 OFF OFF OFF
1 ON OFF OFF
2 OFF ON OFF
3 ON ON OFF
4 OFF OFF ON
5 ON OFF ON
6 OFF ON ON
7 ON ON ON

OFF:開放、または茶線と接続します。
O N:青線と接続します。
