アンプ内蔵センサ ステンレスプロテクタタイプ
Kシリーズ

＜生産終了機種＞ >>代替機種

ステンレスプロテクタが
衝撃をガード

  • ステンレスプロテクタ採用
  • つぶれにくいナット内蔵取付タイプ
  • 外部ノイズの影響を完全ガード

出力回路図

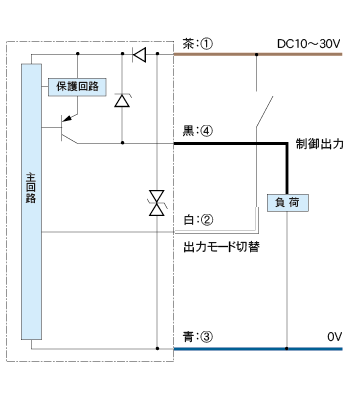

NPN出力タイプ
PNP出力タイプ

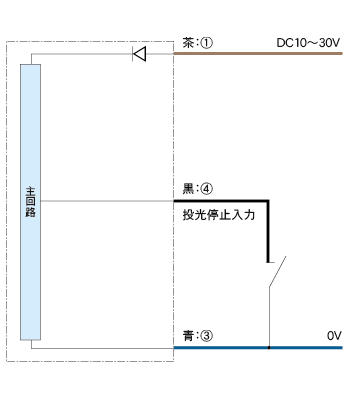

透過型投光器
コネクタ式
  • 接続について
  • ■白色リード線を＋Vに接続するとライトONモード、0Vに接続するとダークONモードになります。
  • ■テスト入力をご使用にならないときはリード線をDC10～30Vに接続するか切断し、他の端子と接触しないようにしてください。（透過型に装着）

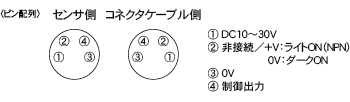

  • ■①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地し てください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。

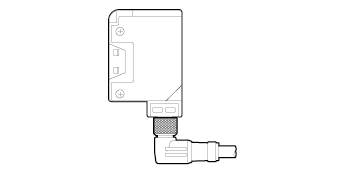

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図の通り右向きとなります。回転はできませんのでご注意下さい。

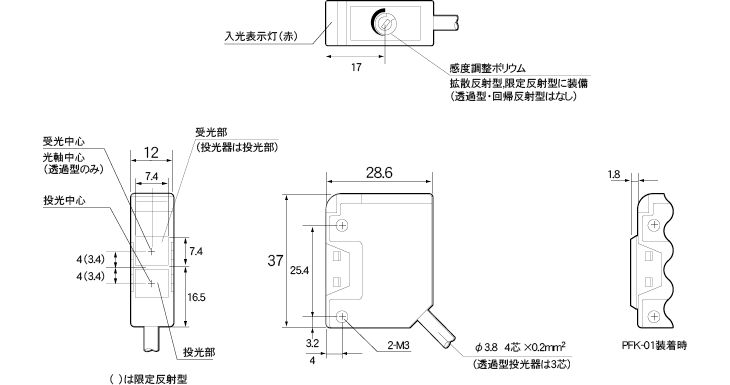

    • 外形寸法図

    単位：mm


    本　体
    ■コード式


    本　体
    　

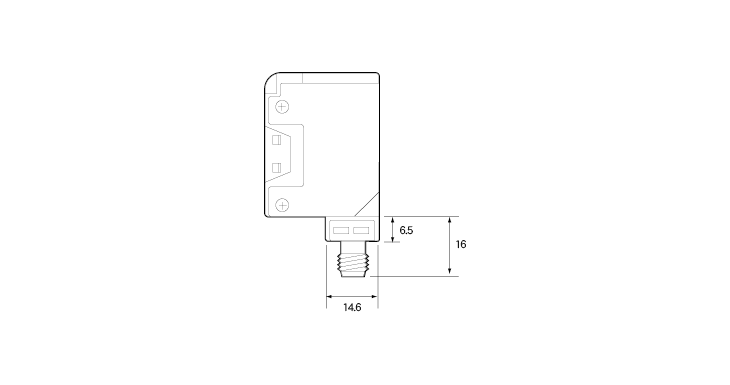

    ■コネクタ式


    取付金具（付属）
    ■BEF-W170

    反射ミラー
    V-61：標準型反射ミラー（回帰反射型に付属）
    V-42：小型反射ミラー（オプション）

    P45A：超小型反射ミラー（オプション）

    保護金具

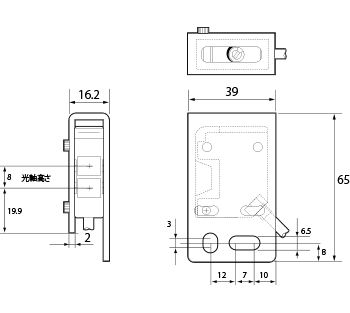

    ■LK-S01

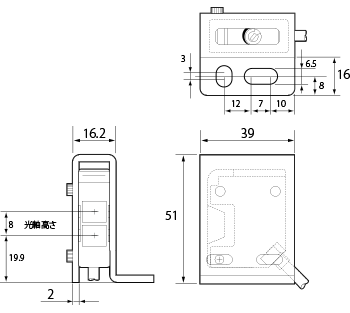

    ■LK-S02

    コネクタケーブル（オプション）
    M84CN-2S、M84CN-5S、M84CN-10S
    M84CN-□S
    M84CN-2L、M84CN-5L、M84CN-10L
    M84CN-□L
