サーミスタのリード線ピッチ計測

サーミスタのリード線の先端部と、テープ直下部分のピッチ計測を行います。

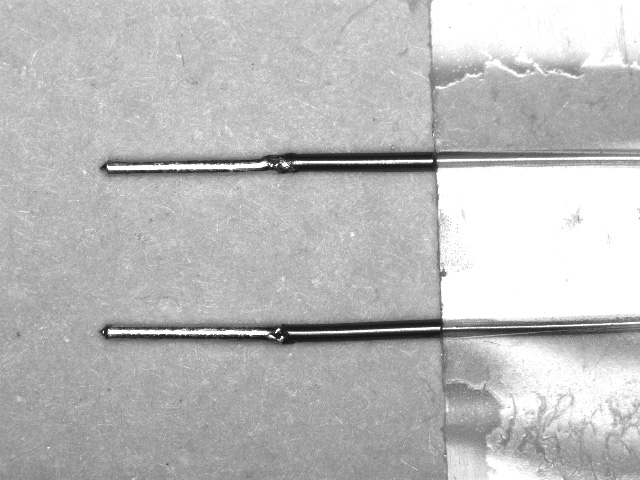

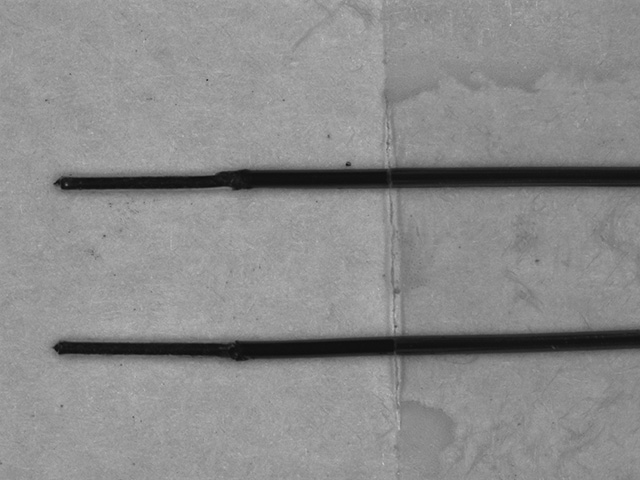

同軸照明を使用し、リード線を光らせるように照射すると、テープ表面が白く光ってしまい、正しいピッチ計測ができません。 そこでバー照明に偏光板を、カメラ側にも偏光フィルタを取り付け、バー照明を斜めから照射することでワーク表面およびテープからの正反射光をカットします。
さらにリード線が赤系（銅）のため、青色バー照明を使用してワークからの反射光を減らすことで、リード線をより黒く撮像できます。背景を白、リード線をテープの有無に関わらず黒く撮像することができ、安定したピッチ計測が可能になります。
