既存の160機種に加え耐油・耐熱ファイバさらに拡充!
透過型

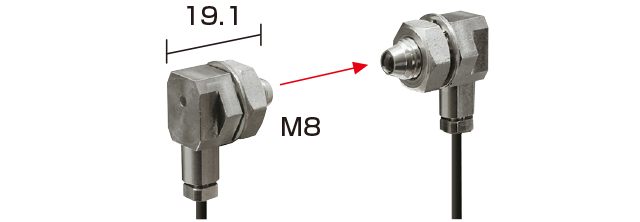

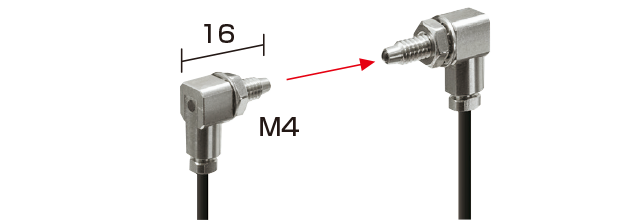

NF-TR8CF

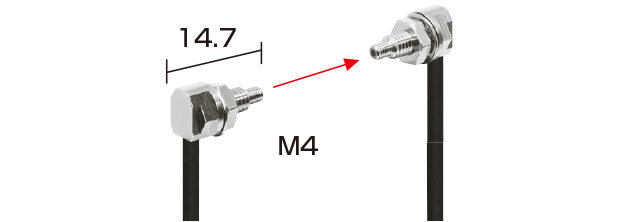

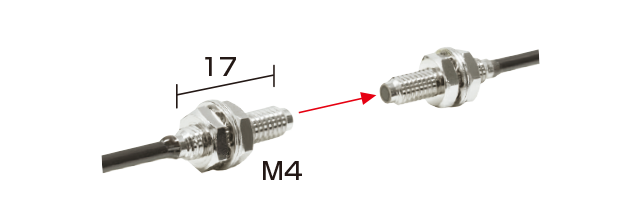

NF-TR4CF
NF-TR4F

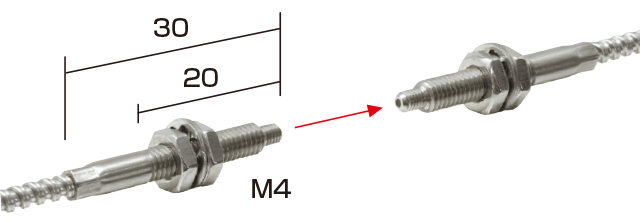

NF-TM4-H10
NF-TM4-H15
NF-TM4-H20
NF-TM4-H35
（単位：mm）
反射型
NF-DM6-H10
NF-DM6-H15
（単位：mm）

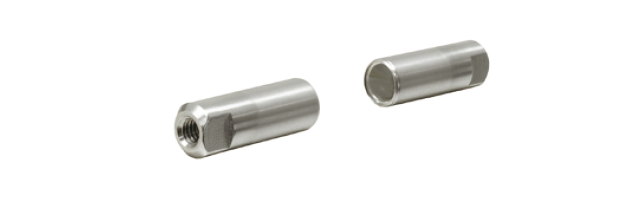

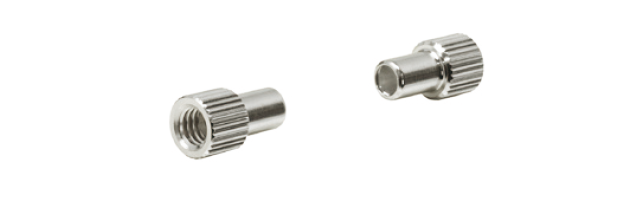

ユニットに取付可能なレンズアタッチメントも追加

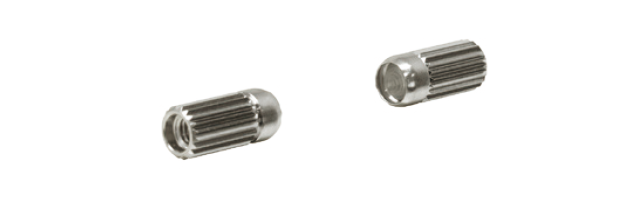

NF-TA33
長距離
対応機種NF-TR4F
NF-TM4-H10
NF-TM4-H20
NF-TM4-H35
NF-TA34
超長距離、耐熱
対応機種NF-TR4F
NF-TM4-H10
NF-TM4-H15
NF-TM4-H20
NF-TM4-H35

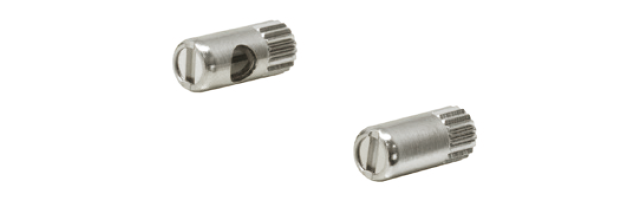

NF-TA35
サイドビュー・耐熱
対応機種NF-TM4-H10
NF-TM4-H20
NF-TM4-H35
NF-TA36
長距離、耐熱
対応機種NF-TM4-H15
ラインアップ
■ ファイバユニット
| 検出 方式 |
型 式 | 種 類 | 外 観 | 特 長 | 使用周囲 温度 |
最小曲げ半径 （mm） |
D4RF検出距離（mm） | D12R検出距離（mm） | 標準価格 （税別） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16/22μs | 70μs | 250μs | 500μs | 1ms | 2ms | 8ms | 50μs | 250μs | 1ms | 4ms | ||||||||
| 透過型 | NF-TR8CF | M8 |  |
ナット型 サイドビュー 折れない フリーカット IP68G 耐油 |
-25～+70℃ | R1 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 20,000円 |

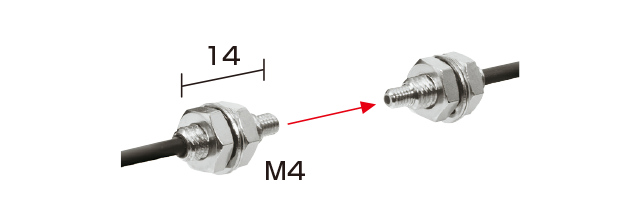

| NF-TR4CF | M4 |  |
ナット型 サイドビュー 折れない フリーカット IP68G 耐油 |
-40～＋70℃ | R1 | 900 | 3,000 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 1,015 | 2,925 | 3,500 | 3,500 | 20,000円 | |
| NF-TR4F | M4 |  |
ナット型 サイドビュー 折れない フリーカット IP67 レンズ装着可 |
-25～+70℃ | R1 | 350 | 1,000 | 1,700 | 2,100 | 3,000 | 3,500 | 3,500 | 435 | 1,275 | 1,875 | 2,900 | 12,000円 | |

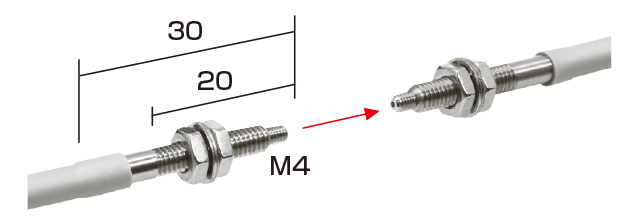

| NF-TM4-H10 | M4 |  |
ナット型 折れない フリーカット 耐熱 先端:M2.6 レンズ装着可 |
-40～＋100℃ 連続使用時： -40～＋90℃ |
R2 | 450 | 1,200 | 2,000 | 2,500 | 3,000 | 3,500 | 3,500 | 470 | 1,365 | 1,935 | 3,250 | 18,000円 | |
| NF-TM4-H15 | M4 |  |
ナット型 フリーカット 耐熱 IP67 レンズ装着可 |
-40～＋150℃ 連続使用時： -40～＋130℃ |
R35 | 500 | 1,600 | 2,000 | 2,500 | 3,500 | 3,500 | 3,500 | 630 | 1,630 | 2,285 | 3,500 | 21,000円 | |
| NF-TM4-H20※ | M4 |  |
ナット型 耐熱 IP67 先端:M2.6 レンズ装着可 |
-40～＋200℃ | R10 | 200 | 550 | 900 | 1,100 | 1,300 | 1,700 | 3,000 | 275 | 780 | 1,105 | 1,780 | 34,000円 | |
| NF-TM4-H35※ | M4 |  |
ナット型 耐熱 IP67 先端:M2.6 レンズ装着可 |
-60～＋350℃ | R25 | 350 | 900 | 1,400 | 1,900 | 2,500 | 3,000 | 3,500 | 410 | 1,205 | 1,730 | 2,740 | 20,000円 | |

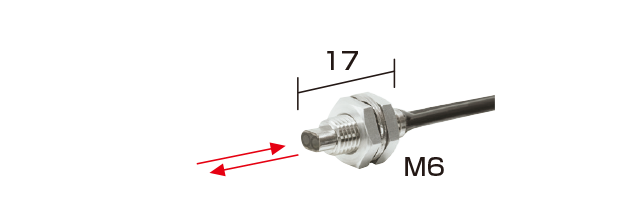

| 反射型 | NF-DM6-H10 | M6 |  |
ナット型 折れない 耐熱 | -40～＋100℃ 連続使用時： -40～＋90℃ |
R2 | 130 | 350 | 450 | 550 | 650 | 800 | 1,500 | 145 | 435 | 570 | 980 | 12,000円 |

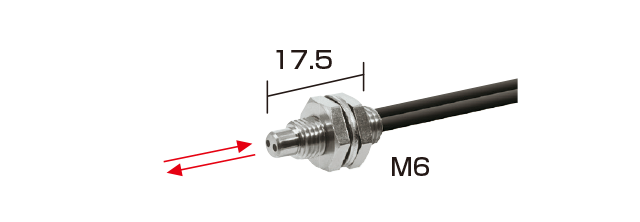

| NF-DM6-H15 | M6 |  |
ナット型 耐熱 IP67 | -40～＋150℃ 連続使用時： -40～＋130℃ |
R35 | 300 | 600 | 800 | 1,000 | 1,200 | 1,600 | 2,200 | 260 | 660 | 885 | 1,410 | 21,000円 | |
●反射型ファイバユニットの検出距離は、500×500mm白色紙での参考値です。
※製品の仕様上、ファイバアンプD4RFシリーズのファイバサインはご利用いただけません。
■ レンズユニット
| 種 類 | 型 式 | 外 観 | 適応ファイバ | D4RF検出距離（mm） | D12R検出距離（mm） | 使用周囲温度 | 標準価格 （税別） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16/22μs | 70μs | 250μs | 500μs | 1ms | 2ms | 8ms | 50μs | 250μs | 1ms | 4ms | ||||||
| 長距離 | NF-TA33 |  |
NF-TR4F | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | -40～＋200℃ | 2,000円 （2個） |
| NF-TM4-H10 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | |||||
| NF-TM4-H20 | 1,800 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 2,600 | 3,500 | 3,500 | 3,500 | |||||
| NF-TM4-H35 | 1,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 2,600 | 3,500 | 3,500 | 3,500 | |||||
| 超長距離 | NF-TA34 |  |
NF-TR4F | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | -40～＋350℃ | 12,000円 （2個） |
| NF-TM4-H10 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | |||||
| NF-TM4-H15 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | |||||
| NF-TM4-H20 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | |||||
| NF-TM4-H35 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | |||||
| サイドビュー | NF-TA35 |  |
NF-TM4-H10 | 500 | 1,300 | 2,000 | 2,500 | 3,000 | 3,500 | 3,500 | 585 | 1,690 | 2,200 | 3,500 | -40～＋200℃ | 3,000円 （2個） |
| NF-TM4-H20 | 250 | 600 | 900 | 1,200 | 1,500 | 1,800 | 2,500 | 285 | 830 | 1,230 | 2,230 | |||||
| NF-TM4-H35 | 250 | 800 | 1,200 | 1,500 | 1,900 | 2,300 | 3,000 | 320 | 890 | 1,220 | 2,260 | |||||
| 長距離 | NF-TA36 |  |
NF-TM4-H15 | 2,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 2,500 | 3,500 | 3,500 | 3,500 | -40～＋200℃ | 8,000円 （2個） |

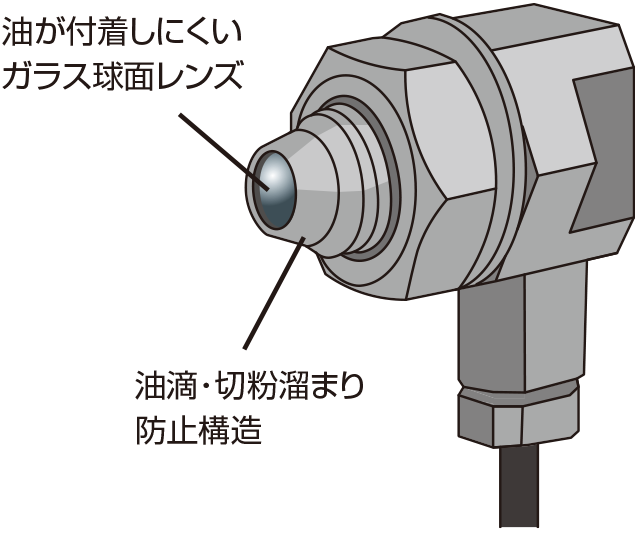

耐油構造
耐油構造のNF-TR8CFとNF-TR4CFは、ファイバ被膜がフッ素樹脂で覆われています。
これにより切削油の内部浸透を防止しています。
検出面周辺も切削油や切削紛に強い溜まり防止構造や油の付着しにくいガラス球面レンズを採用しています。
アプリケーション
オイルがかかる環境下でのエンジンブロック検出
高温化でのビンの検出

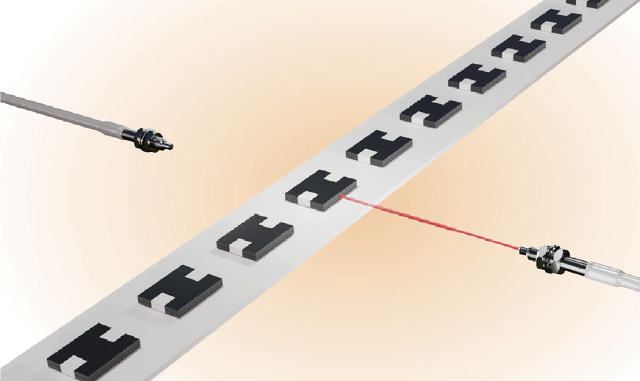

高温下でのチップ部品の通過検出
使いやすさを極めた、デジタルファイバアンプ
- シンプルな単独型ファイバアンプ

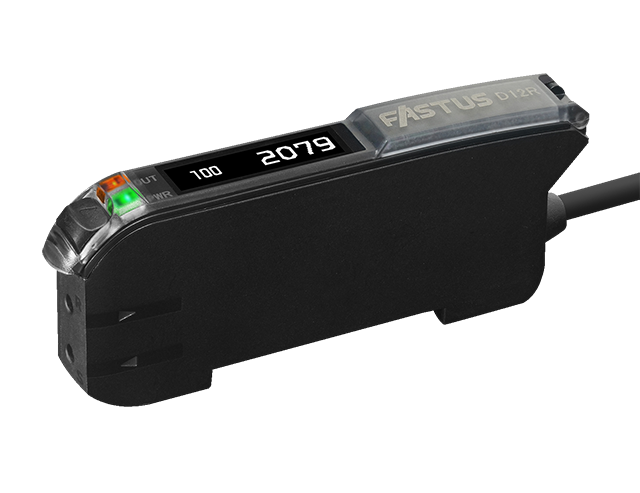

D12Rシリーズ
■ 応答時間
最速50μsの高速応答を実現。■ 異周波干渉防止機能
最大4台を並べて使用可能。相互干渉による誤動作を防止。
■ 外部入出力
ゼロリセットやトリガー入力など多彩な外部入力機能。
- 多彩な用途に対応するファイバアンプ

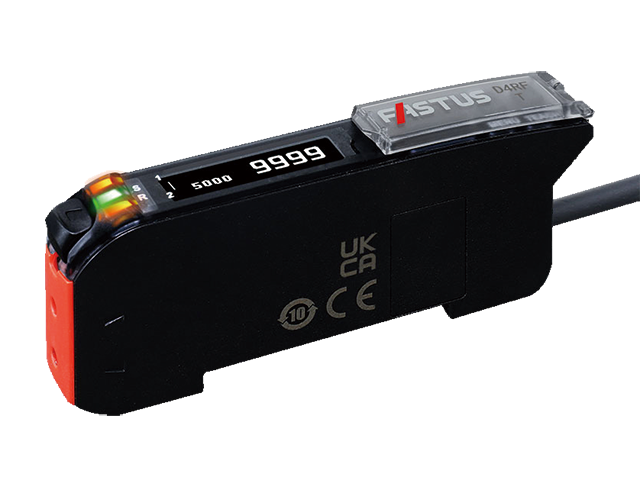

D4RF/D4IFシリーズ
■ 高速応答
最速16μs※の超高速応答を実現。1秒間に3万個以上のワーク検出が可能。
※単独型および連結型親機単独使用時
■ 連結機能
最大16台連結でき、アンプの一括設定が可能。■ IO-Link対応
IO-Link対応でスマート工場化に貢献。■ 水成分検知
水成分に吸収されやすい波長1,450nmの赤外光源を採用。

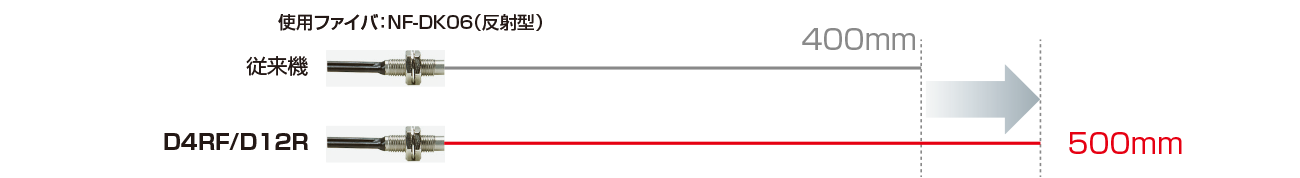

■ 検出距離 (応答時間:250μs)
