テスト機依頼

レーザ,標準BGSセンサ
BGS-ZL/BGS-Zシリーズ

レーザタイプとハイパワー
狭搾LEDタイプのBGS！

検出距離100mmタイプと300mmタイプをラインナップ
業界標準サイズ
低応差で高精度段差判別

入出力回路図

レーザタイプ：BGS-ZL10□/BGS-ZL30□

NPN出力タイプ

PNP出力タイプ

ハイパワー狭窄LEDタイプ：BGS-Z10□/BGS-Z30□

NPN出力タイプ

PNP出力タイプ

コネクタ式

接続について
■ ①から④は、コネクタのピンNo.に相当します。
注意事項
■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。

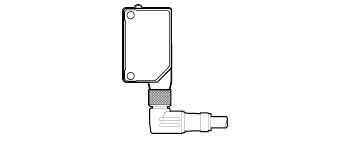

■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは右図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位：mm

本　体

コード式

コネクタ式

コネクタケーブル（オプション）

M84CN-2S、M84CN-5S、M84CN-10S

M84CN-2L、M84CN-5L、M84CN-10L

（単位：mm）
取付金具装着図

コード式 BEF-W100-B使用時

コネクタ式 BEF-W100-A使用時

取付金具

BEF-W100-B（コード式に付属）

BEF-W100-A（コネクタ式に付属）

BEF-W100-C（オプション）
