アンプ内蔵センサ 標準タイプ
Z3シリーズ

業界標準センサ

  • 検出距離クラス最長25m※赤色LEDタイプ、透過型にて
  • 不感帯を大幅カット
  • どこからでも見やすい表示灯

  • 機種追加

    ハイパワー赤外LED光源、透過型を新たに
    ラインアップ

出力回路図

NPN出力タイプ
PNP出力タイプ

透過型投光器
コネクタ式
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。
  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位：mm


本体

コード式

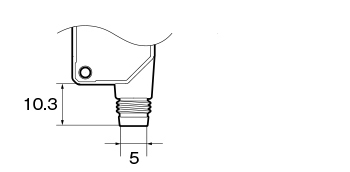

コネクタ式
検出方式 A 投光中心 B 受光中心
透過型 － 19(投／受光中心)
拡散反射型 11.9 19
回帰反射型
限定反射型 18.8
広角反射型

取付金具
BEF-W100-B（オプション）
BEF-W100-A（オプション）

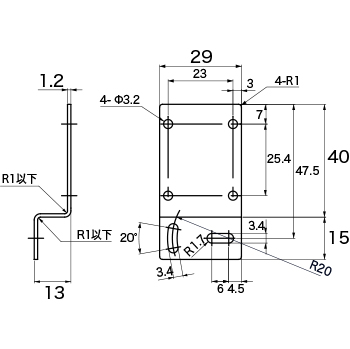

BEF-W100-C（オプション）

反射ミラー
V-61：標準（オプション）
V-42：小型（オプション）

P45A：縦型（オプション）
P25：側面取付（オプション）

V-30：超小型（オプション）

保護金具
LK-S01
LK-S02

コネクタケーブル（オプション）
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L

スリット
BL-Ｗ100:スリット（オプション）
BL-100-M1、 BL-100-M05（オプション）
  a b c
スリット幅 X 0.5 1 2
検出距離 2m 4m 10m
  スリット幅C スリット長D 検出距離
BL-100-M1 1.0 8 4m
BL-100-M05 0.5 6 2m
