アンプ内蔵センサ コの字透過タイプ
WFシリーズ

業界最大ラインナップの
コの字透過型センサ

  • アプリケーションに合わせた42機種
  • 感度調整は、ティーチング式とマニュアルボタン式
  • NPNとPNPの両出力
  • 高速応答：100μs

接続図

  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。

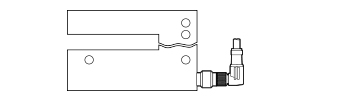

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

注意：
制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位：mm


本体
■コネクタ式
外形サイズ
（mm）		 A
フォーク幅		 B
フォーク深さ		 C C1
WF2 2 42/59/95 14 5
WF5 5 42/59/95 14 6.5
WF15 15 42/59/95 27 5
WF30 30 42/59/95 42 5
WF50 50 42/59/95 51 16
WF80 80 42/59/95 81 16
WF120 120 42/59/95 121 16

コネクタケーブル（オプション）
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
