アンプ内蔵センサ フリー電源・端子台/コードタイプ
V3/V4シリーズ

接続形態が選べるフリー電源タイプ

  • クラス最長  検出距離70m
  • 光源に赤色LEDを採用し、長距離でも光軸調整がかんたん
  • フリー電源タイプは端子台式とコード式、DC電源タイプはさらにコネクタ式もラインナップ

入出力回路図

フリー電源型
透過型投光器

NPN出力タイプ
コネクタ式
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
    ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
    ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

外形寸法図

単位:mm

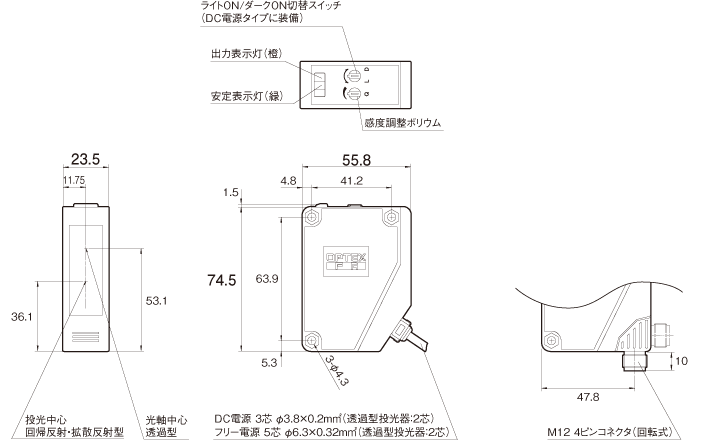

本 体
端子台式


    コード式
    コネクタ式

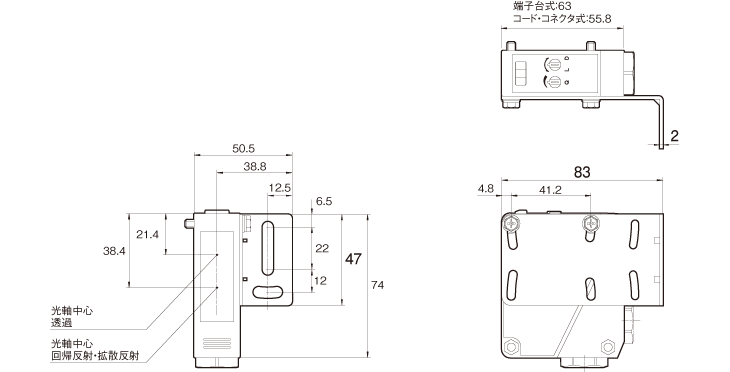

取付金具装着図
    床面取付

    壁面取付

反射ミラー
V-61:標準型反射ミラー(回帰反射型に付属)
V-42:小型反射ミラー(オプション)

コネクタケーブル(オプション)
YF2A14-020VB3XLEAX
YF8U14
