カテゴリで絞り込む
| 種類 | 測定距離 | 繰返 精度 |
アナログ 出力・ 通信機能 |
制御 出力 |
型 式 （ ）はコネクタ式 |
標準価格 （税別） |
|
|---|---|---|---|---|---|---|---|
| NPNタイプ | PNPタイプ | ||||||
 拡散反射型 (レーザ クラス2) |
 |
2μm (4μm※) |
4～ 20mA |
2ch | CD33-30NA (CD33-30CNA) |
CD33-30PA (CD33-30CPA) |
107,800円 |
| 0～ 10V |
CD33-30NV (CD33-30CNV) |
CD33-30PV (CD33-30CPV) |
|||||
| RS-422 | 1ch | CD33-30N-422 (CD33-30CN-422) |
CD33-30P-422 (CD33-30CP-422) |
||||
 |
5μm (8μm※) |
4～ 20mA |
2ch | CD33-50NA (CD33-50CNA) |
CD33-50PA (CD33-50CPA) |
||
| 0～ 10V |
CD33-50NV (CD33-50CNV) |
CD33-50PV (CD33-50CPV) |
|||||
| RS-422 | 1ch | CD33-50N-422 (CD33-50CN-422) |
CD33-50P-422 (CD33-50CP-422) |
||||
 |
10μm (15μm※) |
4～ 20mA |
2ch | CD33-85NA (CD33-85CNA) |
CD33-85PA (CD33-85CPA) |
||
| 0～10V | CD33-85NV (CD33-85CNV) |
CD33-85PV (CD33-85CPV) |
|||||
| RS-422 | 1ch | CD33-85N-422 (CD33-85CN-422) |
CD33-85P-422 (CD33-85CP-422) |
||||
 |
30μm (45μm※) |
4～ 20mA |
2ch | CD33-120NA (CD33-120CNA) |
CD33-120PA (CD33-120CPA) |
||
| 0～ 10V |
CD33-120NV (CD33-120CNV) |
CD33-120PV (CD33-120CPV) |
|||||
| RS-422 | 1ch | CD33-120N-422 (CD33-120CN-422) |
CD33-120P-422 (CD33-120CP-422) |
||||
 |
75μm (100μm※) |
4～ 20mA |
2ch | CD33-250NA (CD33-250CNA) |
CD33-250PA (CD33-250CPA) |
||
| 0～ 10V |
CD33-250NV (CD33-250CNV) |
CD33-250PV (CD33-250CPV) |
|||||
| RS-422 | 1ch | CD33-250N-422 (CD33-250CN-422) |
CD33-250P-422 (CD33-250CP-422) |
||||
 正反射型 (レーザ クラス1) |
 |
1μm |
RS-422 | 1ch | CD33-L30N-422 (CD33-L30CN-422) |
CD33-L30P-422 (CD33-L30CP-422) |
|
 |
2.5μm | CD33-L50N-422 (CD33-L50CN-422) |
CD33-L50P-422 (CD33-L50CP-422) |
||||
 |
5μm | CD33-L85N-422 (CD33-L85CN-422) |
CD33-L85P-422 (CD33-L85CP-422) |
||||
※（ ）は応答時間Fast時の繰返精度です。
●コネクタ式は、オプションのコネクタケーブルDOL-1208-G05MFをお買い求めください。
●コントロールユニットUQ1-02をご使用の際は、RS-422通信タイプを選定してください。
■拡散反射型：測定距離別仕様
| 型 式 | CD33-30□□□ | CD33-50□□□ | CD33-85□□□ | |
|---|---|---|---|---|
| 測定中心距離 | 30mm | 50mm | 85mm | |
| 測定範囲 | ±4mm | ±10mm | ±20mm | |
| F.S.（フルスケール） | 8mm | 20mm | 40mm | |
| 光源 | 赤色半導体レーザ 波長：655nm 最大出力：1mW | |||
| レーザクラス | IEC/JIS：CLASS 2 FDA：CLASSⅡ | |||
| スポットサイズ※1 | 0.1×0.1mm | 0.5×1.0mm | 0.75×1.25mm | |
| リニアリティ | ±0.1％F.S. | |||
| 繰返精度 | 2μm (応答時間：Fast時のみ4μm） |
5μm (応答時間：Fast時のみ8μm） |
10μm (応答時間：Fast時のみ15μm） |
|
| サンプリング周期 | 0.5（初期設定）、1、1.5、2ms 4段階切換可能 | |||
| 応答時間※2 アベレージング |
Fast | 5ms以下：アベレージング1回（1ms）+感度切換時間（4ms） | ||
| Standard | 12.5ms以下：アベレージング16回（8.5ms）+感度切換時間（4ms） | |||
| High-resolution | 36.5ms以下：アベレージング64回（32.5ms）+感度切換時間（4ms） | |||
| 温度特性 | ±0.08％/℃ F.S | |||
| 表示灯 | 距離表示 | 操作面上LEDバー表示（25段階） | ||
| 出力表示 | 出力時Q1、Q2LED点灯（橙色） | |||
| 入力表示 | 入力時MF LED点灯（橙色） | |||
| ＭＦ（マルチファンクション）入力 | レーザ放射停止、外部ティーチ※3、サンプル&ホールドから選択可能 応答時間：3ms以下 | |||
| 接続形態 | コード式：ケーブル長2m φ5（最小曲げ半径 固定時：ケーブル直径×4） コネクタ式：M12 8ピン |
|||
| 保護回路 | 逆接続保護、過電流保護機能 | |||
| 保護等級 | IP67 | |||
| 使用周囲温度/湿度 | －10～＋45℃/35～85% RH（氷結・結露なきこと） | |||
| 使用周囲照度 | 太陽光：10,000lx、白熱ランプ3,000lx | |||
| 耐振動 | 10～55Hz、複振幅1.5mm、X,Y,Z各方向2時間 | |||
| 耐衝撃 | 約50G（500m/s²）、X,Y,Z各方向3回 | |||
| 回路安定時間 | 約1.5s | |||
| ウォームアップ時間 | 15min. max. | |||
| 材質 | ケース：PBT、フロントカバー：PMMA、ケーブル：PVC | |||
| 質量（コード含まず） | 約65g | |||
| 型 式 | CD33-120□□□ | CD33-250□□□ | |
|---|---|---|---|
| 測定中心距離 | 120mm | 250mm | |
| 測定範囲 | ±60mm | ±150mm | |
| F.S.（フルスケール） | 120mm | 300mm | |
| 光源 | 赤色半導体レーザ 波長：655nm 最大出力：1mW | ||
| レーザクラス | IEC/JIS：CLASS 2 FDA：CLASSⅡ | ||
| スポットサイズ※1 | 1.0×1.5mm | 1.75×3.5mm | |
| リニアリティ | ±0.1％F.S. | ±0.3％F.S. | |
| 繰返精度 | 30μm （応答時間：Fast時のみ45μm） |
75μm （応答時間：Fast時のみ100μm） |
|
| サンプリング周期 | 0.5（初期設定）、1、1.5、2ms 4段階切換可能 | 0.75（初期設定）、1、1.5、2ms 4段階切換可能 | |
| 応答時間※2 アベレージング |
Fast | 5ms以下：アベレージング1回（1ms）+感度切換時間（4ms） | 7.5ms以下：アベレージング1回（1.5ms）+感度切換時間（6ms） |
| Standard | 12.5ms以下：アベレージング16回（8.5ms）+感度切換時間（4ms） | 19ms以下：アベレージング16回（13ms）+感度切換時間（6ms） | |
| High-resolution | 36.5ms以下：アベレージング64回（32.5ms）+感度切換時間（4ms） | 55ms以下：アベレージング64回（49ms）+感度切換時間（6ms） | |
| 温度特性 | ±0.08％/℃ F.S. | ||
| 表示灯 | 距離表示 | 操作面上LEDバー表示（25段階） | |
| 出力表示 | 出力時Q1、Q2LED点灯（橙色） | ||
| 入力表示 | 入力時MF LED点灯（橙色） | ||
| ＭＦ（マルチファンクション）入力 | レーザ放射停止、外部ティーチ※3、サンプル&ホールドから選択可能 応答時間：3ms以下 | ||
| 接続形態 | コード式：ケーブル長2m φ5（最小曲げ半径 固定時：ケーブル直径×4） コネクタ式：M12 8ピン |
||
| 保護回路 | 逆接続保護、過電流保護機能 | ||
| 保護等級 | IP67 | ||
| 使用周囲温度/湿度 | －10～＋45℃/35～85% RH（氷結・結露なきこと） | ||
| 使用周囲照度 | 太陽光：10,000lx、白熱ランプ3,000lx | ||
| 耐振動 | 10～55Hz、複振幅1.5mm、X,Y,Z各方向2時間 | ||
| 耐衝撃 | 約50G（500m/s²）、X,Y,Z各方向3回 | ||
| 回路安定時間 | 約1.5s | ||
| ウォームアップ時間 | 15min. max. | ||
| 材質 | ケース：PBT、フロントカバー：PMMA、ケーブル：PVC | ||
| 質量（コード含まず） | 約65g | ||
■拡散反射型：出力別仕様
| 種 類 | アナログ電流タイプ | アナログ電圧タイプ | RS-422タイプ | |
|---|---|---|---|---|
| 型 式 | NPNタイプ | CD33-□□NA | CD33-□□NV | CD33-□□N-422 |
| PNPタイプ | CD33-□□PA | CD33-□□PV | CD33-□□P-422 | |
| 電源電圧 | DC12～24V、+10/-5％ | DC18～24V、+10/-5％ | DC12～24V、+10/-5% | |
| 消費電流 | max.85mA |
max.55mA（DC24V時） | ||
| 制御出力 | 出力ch数 | 2ch：Q1、Q2（Q2の初期設定は自己診断出力） | 1ch：Q2 （初期設定は自己診断出力） |
|
| 出力方式 | NPN/PNP オープンコレクタ出力 100mA max./DC30V 残留電圧1.8V | |||
| アナログ出力/通信機能 | 4～20mA 負荷インピーダンス : 300Ω以下 | 0～10Ｖ 出力インピーダンス : 100Ω | RS-422 9.6k〜256kbps | |
| 適用法令 | EMC | EMC指令（2014/30/EU） | ||
| 環境 | RoHS指令（2011/65/EU）、中国RoHS（令第32号） | |||
| 安全 | FDA規則（21 CFR 1040.10） | |||
| 適用規格 | EN 60947-5-7 | EN 60947-5-2 | ||
<測定条件>
指定のない測定条件は、周囲温度23℃（常温）、電源電圧DC24V、応答時間：High-resolution、測定中心距離、測定対象物体：50×50mm白セラミック、とします。
※1.測定中心距離にて中心強度の1/e²（13.5%）で定義しています。規定のスポットサイズ以外にも漏れ光があり、光軸の周囲に反射率の高いものがある場合は、その影響を受けることがあります。
※2.応答時間は、感度切換時間をプラスした時間となります。感度切換時間は、測定条件により最大4ms（CD33-250N□は6ms）の範囲で変化します。またサンプリング周期を長くすると、その比率で応答時間も長くなります。 例）サンプリング周期500μｓ→1000μｓ：応答時間12.5ms→約25ms
※3.外部ティーチを選択すると、その入力時間により設定する項目を下表のとおり変更可能です。
| 設定項目 | 入力時間 | |
|---|---|---|
| スパン調整1点目 | 70～130ms | |
| スパン調整2点目 | 170～230ms | |
| 制御出力Q1の1点ティーチ。2点ティーチの2点目は、1分以内に同じ時間の入力を行ってください。 | 270～330ms | |
| 制御出力Q1の反転1点ティーチ | 370～430ms | |
| 制御出力Q2の1点ティーチ。2点ティーチの2点目は、1分以内に同じ時間の入力を行ってください。 | 470～530ms | |
| 制御出力Q2の反転1点ティーチ | 570～630ms | |
| オフセット（ゼロリセット） | 670～5000ms | |
| オフセット解除 | 5000ms以上 | |
■正反射型
| 型 式 | NPNタイプ | CD33-L30□N-422 | CD33-L50□N-422 | CD33-L85□N-422 |
|---|---|---|---|---|
| PNPタイプ | CD33-L30□P-422 | CD33-L50□P-422 | CD33-L85□P-422 | |
| 測定対象物体 | 鏡面体、ガラス | |||
| 測定中心距離 | 26.3mm | 47.3mm | 82.9mm | |
| 測定範囲 | ±2mm | ±5mm | ±10mm | |
| F.S.（フルスケール） | 4mm | 10mm | 20mm | |
| 光源 | 赤色半導体レーザ 波長：655nm 最大出力：390μW | |||
| レーザクラス | IEC/JIS：CLASS 1 FDA：CLASSⅡ | |||
| スポットサイズ※1 | 0.1×0.1mm | |||
| リニアリティ | ±0.2%F.S. | |||
| 繰返精度 | 1μm | 2.5μm | 5μm | |
| サンプリング周期 | 0.5（初期設定）、1、1.5、2ms 4段階切換可能 | |||
| 応答時間※2 アベレージング |
Fast | 5ms以下：アベレージング1回（1ms）+感度切換時間（4ms） | ||
| Standard | 12.5ms以下：アベレージング16回（8.5ms）+感度切換時間（4ms） | |||
| High-resolution | 36.5ms以下：アベレージング64回（32.5ms）+感度切換時間（4ms） | |||
| 制御出力 | 出力ch数 | 1ch：Q2（初期設定は自己診断出力） | ||
| 出力方式 | NPN/PNPオープンコレクタ出力、100mA max./DC30V、残留電圧1.8V | |||
| アナログ出力 | 非装備 | |||
| 通信機能 | RS-422 9.6k〜256kbps | |||
| 温度特性 | ±0.08％/℃ F.S | |||
| 表示灯 | 距離表示 | 操作面上LEDバー表示（25段階） | ||
| 出力表示 | 出力時Q2 LED点灯（橙色） | |||
| 入力表示 | 入力時MF LED点灯（橙色） | |||
| ＭＦ（マルチファンクション）入力 | レーザ放射停止、外部ティーチ※3、サンプル&ホールドから選択可能 応答時間：3ms以下 | |||
| 電源電圧 | DC12～24V、+10/-5% | |||
| 消費電流 | max. 55mA（DC24V時） | |||
| 接続形態 | コード式：ケーブル長2m φ5（最小曲げ半径 固定時：ケーブル直径×4） コネクタ式：M12 8ピン |
|||
| 保護回路 | 逆接続保護、過電流保護機能 | |||
| 保護等級 | IP67 | |||
| 使用周囲温度/湿度 | －10～＋45℃/35～85% RH（氷結・結露なきこと） | |||
| 使用周囲照度 | 太陽光：10,000lx、白熱ランプ3,000lx | |||
| 耐振動 | 10～55Hz、複振幅1.5mm、X,Y,Z各方向2時間 | |||
| 耐衝撃 | 約50G（500m/s²）、X,Y,Z各方向3回 | |||
| 適用法令 | EMC | EMC指令（2014/30/EU） | ||
| 環境 | RoHS指令（2011/65/EU）、中国RoHS（令第32号） | |||
| 安全 | FDA規則（21 CFR 1040.10） | |||
| 適用規格 | EN 60947-5-2 | |||
| 回路安定時間 | 約1.5s | |||
| ウォームアップ時間 | 15min. max. | |||
| 材質 | ケース：PBT、フロントカバー：PMMA、ケーブル：PVC | |||
| 質量（コード含まず） | 約65g | |||
<測定条件>
指定のない測定条件は、周囲温度23℃（常温）、電源電圧DC24V、応答時間：High-resolution、測定中心距離、測定対象物体：アルミ蒸着ミラー、とします。
※1.測定中心距離にて中心強度の1/e2（13.5%）で定義しています。規定のスポットサイズ以外にも漏れ光があり、光軸の周囲に反射率の高いものがある場合は、その影響を受けることがあります。
※2.応答時間は、感度切換時間をプラスした時間となります。感度切換時間は、測定条件により最大4msの範囲で変化します。またサンプリング周期を長くすると、その比率で応答時間も長くなります。 例）サンプリング周期500μｓ→1000μｓ：応答時間12.5ms→約25ms
※3.外部ティーチを選択すると、その入力時間により設定する項目を下表のとおり変更可能です。
| 設定項目 | 入力時間 | |
|---|---|---|
| 制御出力Q2の1点ティーチ。2点ティーチの2点目は、1分以内に同じ時間の入力を行ってください。 | 470～530ms | |
| 制御出力Q2の反転1点ティーチ | 570～630ms | |
| オフセット（ゼロリセット） | 670～5000ms | |
| オフセット解除 | 5000ms以上 | |
レーザ光使用に関する注意

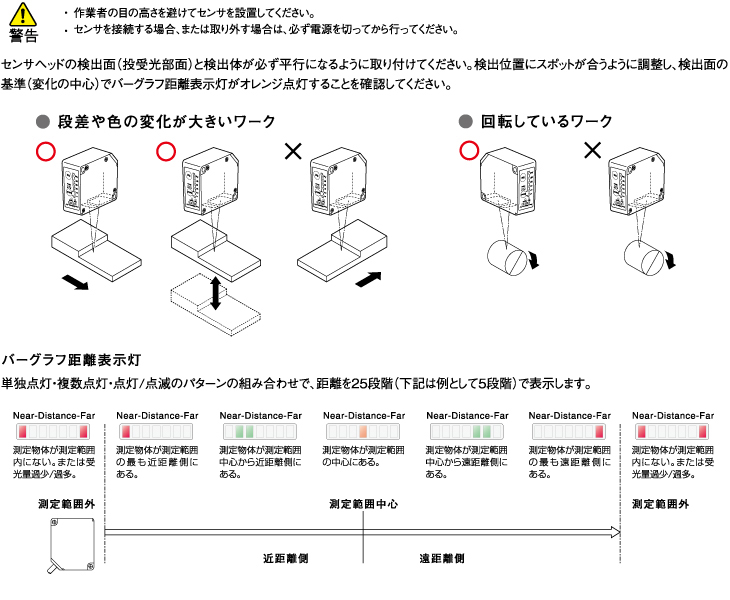

センサヘッドの取付
